Séquence Des Opérations À Effectuer - Ravelli HYDRO TOUCH Manuel D'utilisation

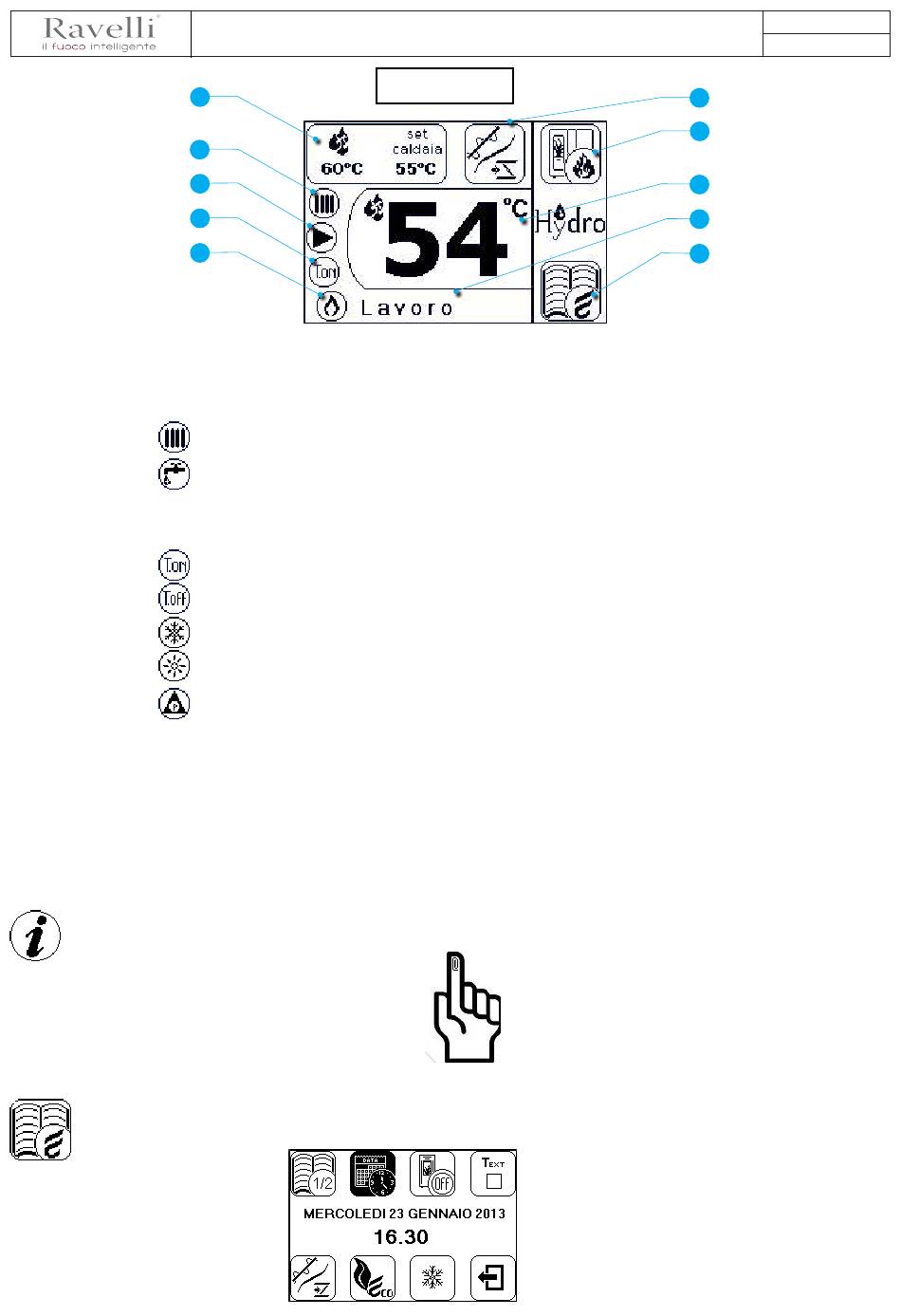

(1) - Double fonction: a: pour indiquer la température H
b: la pression de l'icône vous permet de visualiser dans le point ( 8 ), le réglage, changé avec la touche HAUT/
BAS (A et B précédemment illustrés);
(2) -Cette icône indique l'emplacement de la vanne à 3 voies:
(3) - Icône qui indique que le circulateur H
(4) - Zone qui indique l'alternance de plusieurs icônes:
(5) - Icônes graphiques accompagnés par la chaîne qui indique l'état actuel de la chaudière (9).
N.B.: La séquence d'états est présent dans la plupart des parties du manuel et sera toujours indiqué par l'icône .
(6) - à la pression permet d'accéder à la page 'MENU ' USER ' (voir la section dédiée à cette fonction)
(7) - à la pression permet d'accéder à la page 'MENU ' USER ' (voir la section dédiée à cette fonction)
(10) - à la pression permet d'accéder à la page 'MENU ' USER ' (voir la section dédiée à cette fonction)
Pas toutes les icônes sont sélectionnables, donc n'oubliez pas que l'écran a des zones tactiles sont sélectionnables et 8
comme indiqué ci-dessus. Entre autre, si, dans ce livre, nous parlons de pression, il est toujours compris le touché avec le
bout du doigt de l'index, comme indiqué sur la figure.
Séquence des opérations à effectuer
De l'écran d'accueil de " STAND BY " , accéder au menu utilisateur en appuyant sur l'icône pour afficher l'écran suivant.
Manuel d'utilisation HYDRO TOUCH
1
2
3
4
5
Radiateurs (chauffage ou puffer si actif le réglage Schémas Évolutifs);
Sanitaire (ACS o boiler si actif le réglage Schémas Évolutifs);
O chaudière , lorsqu'il est en rotation indique l'activité du même;
2
Indique que le contact du thermostat externe (s'il est activé - voir la section sur l'activation) est ouvert;
Indique que le contact du thermostat externe est fermé (thermostat satisfait);
Indique que la fonction hiver est active (par défaut - voir la section SAISON)
Indique que la fonction été est active (elle peut être activé que si le paramètre actif fournit un boiler)
Il apparait avec un clignotement animé indiquant l'activité du filtre (si présent et sous certaines conditions
que OFF - ECO STOP - ALARMES - NETTOYAGE BRASIER)
Modalité d'écran
"STAND BY"
O de la chaudière et le réglage imposé;
2
Vers. 01 du 18/03/14
Page29
6
7
8
9
10
