Symbole
Branchements de l'automate
6.5.
Les fiches de raccordement se trouvent sur la face arrière de l'automate
Attention : Avant d'effectuer toute opération sur l'installation électrique, mettre l'interrupteur général sur
la position « 0 » (OFF) et retirer la fiche secteur.
Connecteurs :
1
Alimentation électrique réseau 230 V AC~ 50 Hz,
X1 : fiche pour vannes motorisées (canal 1 – 2), Module pompe peristaltique et signal visuel d'alarme
2
supplémentaire
X2 : fiche pour raccorder le compresseur d'air
3
4
P : raccord du tuyau détecteur de sous-charge
6.6. Reset de l'automate (effectuer par un professionnel)
Les actions suivantes conduisent à un RESET de l'automate et par conséquent au redémarrage de l'automate.
Entrée dans le menu service du code RESET (Code service = XXXX).
Mise en route de l'automate.
Le RESET manuel (Code-Service) doit par exemple être effectué, de façon à ce que les tableaux de
programmation ou les langues enregistrées dans l'automate soient pris en compte.
Manuel d'utilisation des micro-stations d'épuration GRAF EasyOne
Description
Entrée
Écran suivant ou
précédent
Quitter

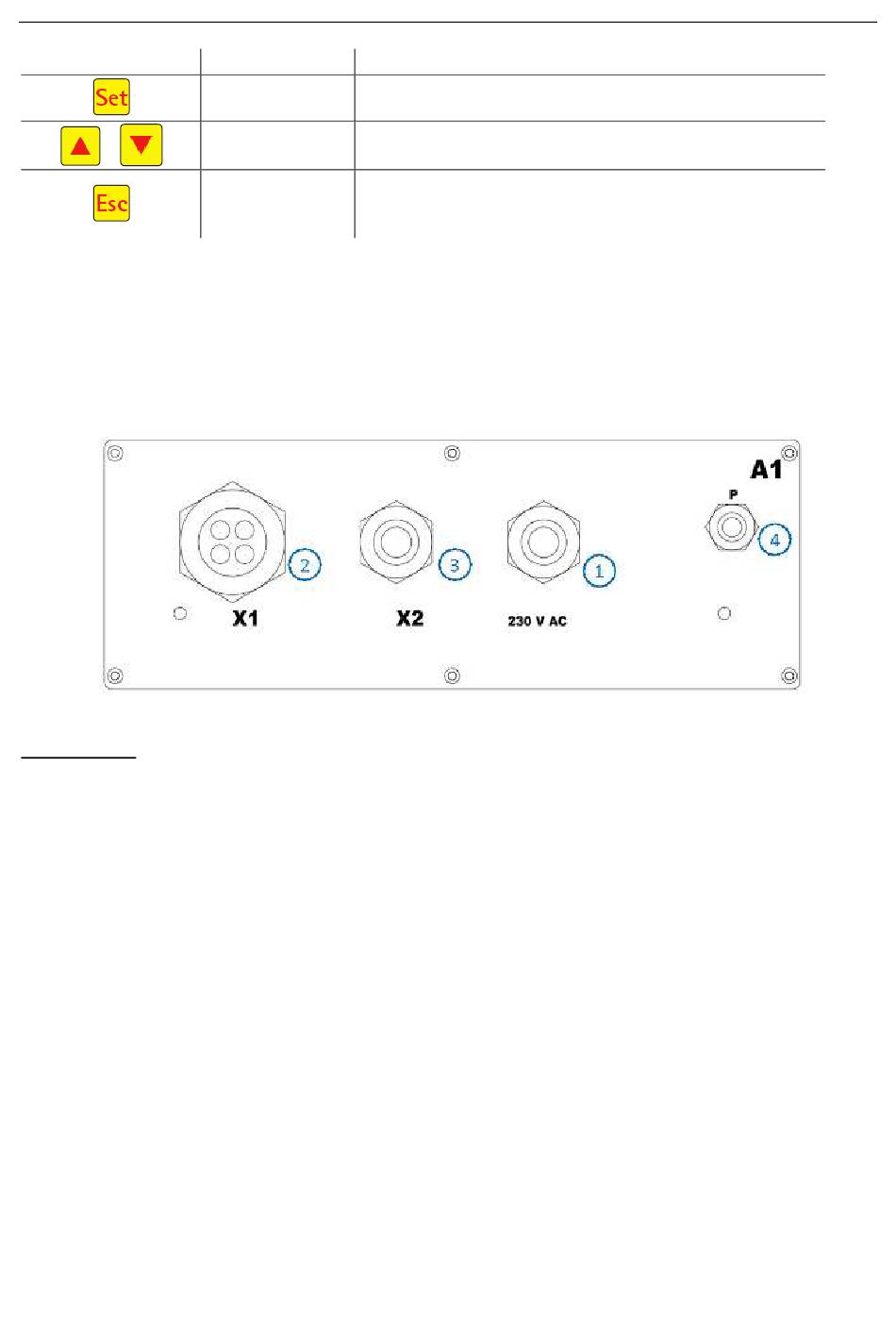

Face arrière de l'automate EasyOne à 4 touches
Choix du mode de fonctionnement, validation des entrées
Affichage des modes de fonctionnement et fonction
Acquitter le signal d'alarme indiquant la panne
Quitter l'écran sans enregistrer les données
Acquitter les messages d'erreur
Fonction
recherche
24
