INDIGO - VERA - TALAS
- ELANE
3

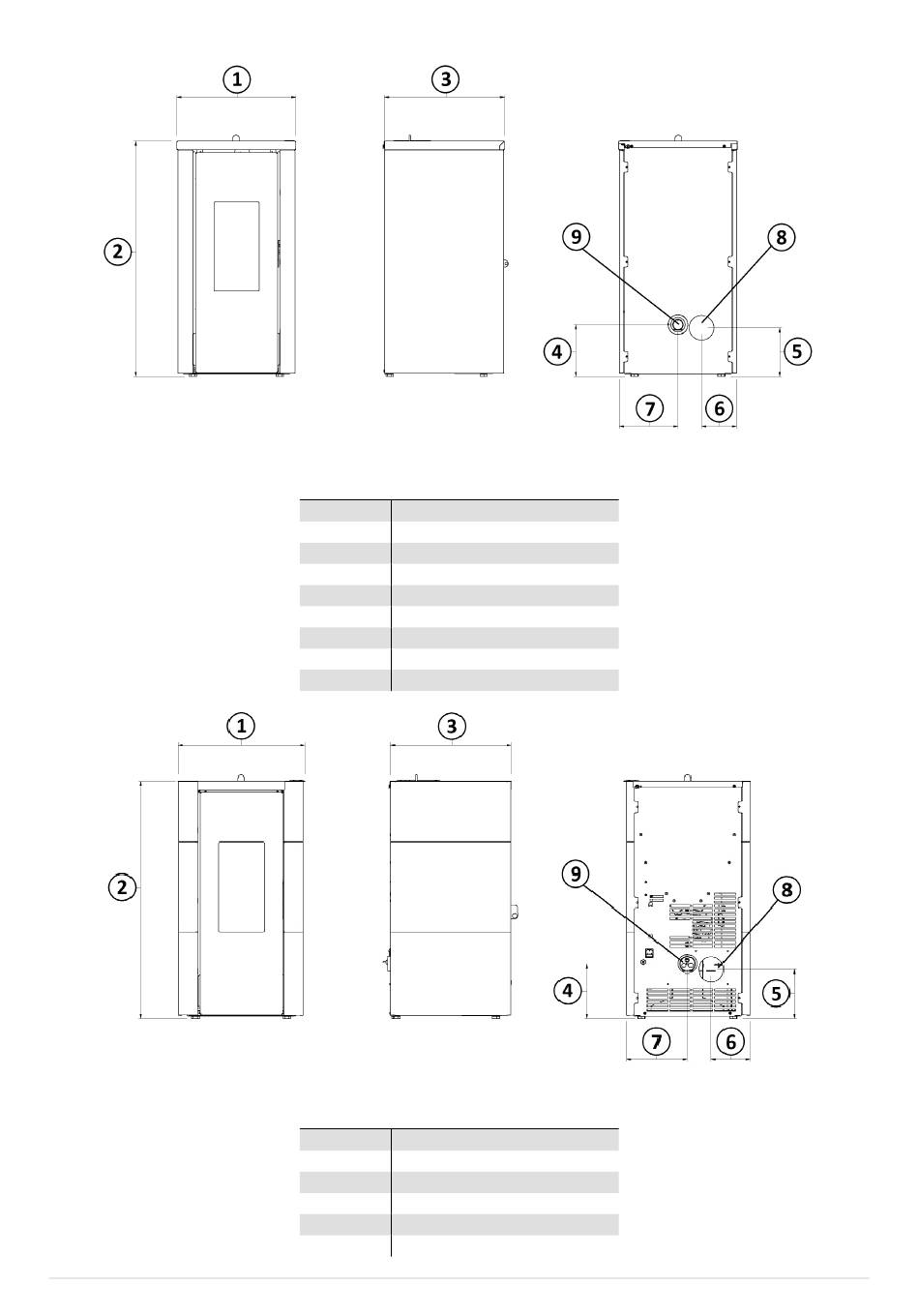

Fig. 15 - Dimensions générales: VERA
LÉGENDE
Fig. 15
1
45 cm
2
89,5 cm
3
45,5 cm
4
19,5 cm
5
18,5 cm
6
13,5 cm
7
22,5 cm
8
Tuyau d'évacuation d.8 cm
9
Prise d'air comburant d.6 cm
Fig. 16 - Dimensions générales: TALAS
LÉGENDE
Fig. 16
1
46,5 cm
2
91 cm
3
45,5 cm
4
19,5 cm
5
18,5 cm
6
14,5 cm
3
15
