Qlima S42 Série Manuel D'installation page 10

Plus de 30cm

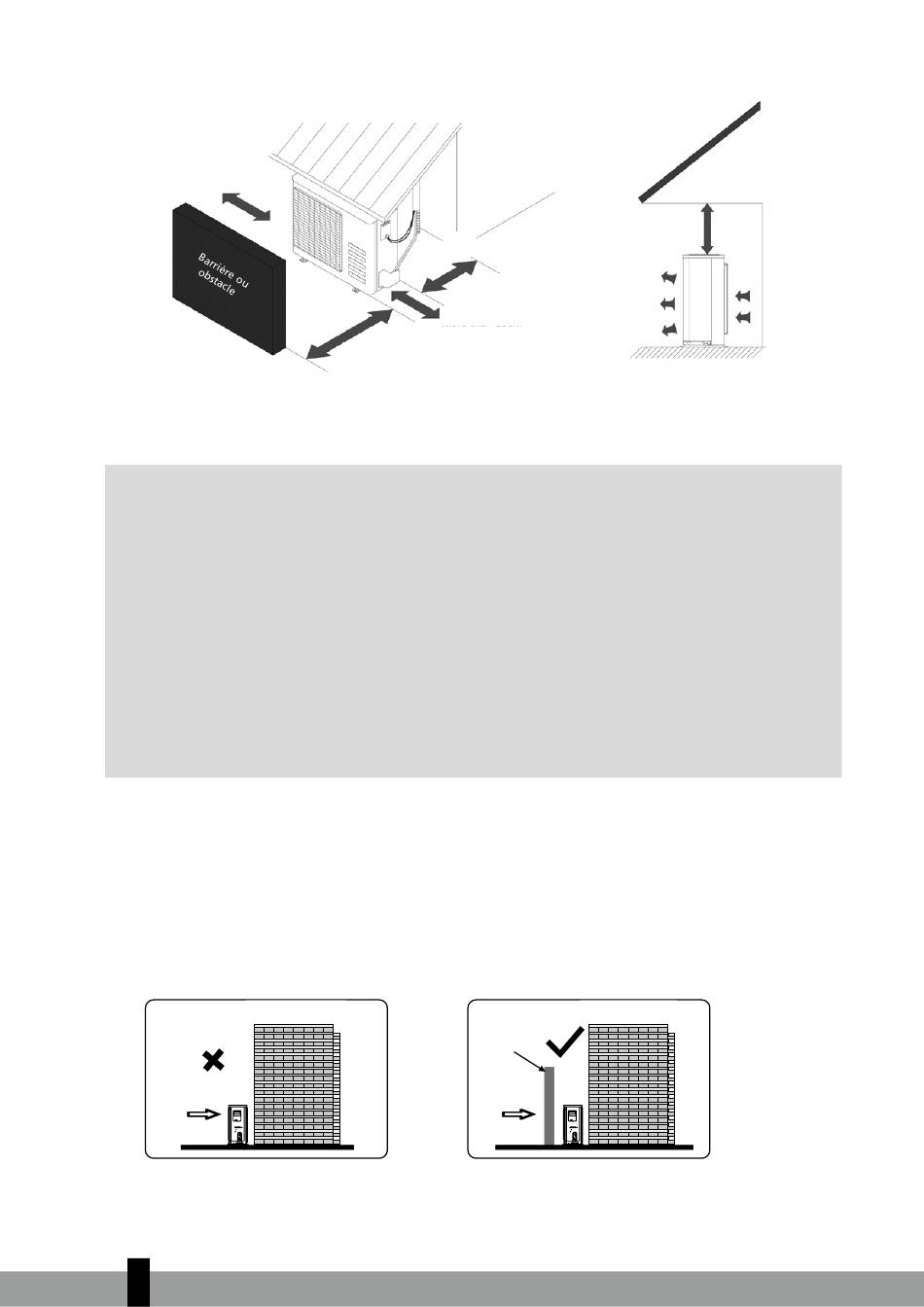

Fig. 5
• Lors de la détermination de l'emplacement de l'unité extérieure, tenez compte des emplacements
possibles de l'unité intérieure. Les unités intérieure et extérieure doivent être reliées par des tuyaux
et des câbles.
G
ATTENTION
Pour les modèles SC42xx & SC52xx : La longueur de tuyau est de 4 mètres.
Pour les modèles S42xx & S52xx(B) & SJA2519 : La longueur maximale de tuyau entre l'unité
• Ne pas placer d'animaux ni de plantes devant l'arrivée ou la sortie d'air, ni obstruer le passage
d'aucune autre manière.
• Veiller à toujours installer le climatiseur à un endroit accessible.
• Consulter et se conformer à la législation locale en matière de montage et d'installation d'équipements
de climatisation.
• Si l'unité est installée à un endroit exposé à des vents forts, comme au littoral par exemple, s'assurer
que le ventilateur fonctionne convenablement en plaçant l'unité dans la longueur le long du mur ou
en la protégeant à l'aide d'un panneau anti-poussière ou anti-perturbations (Illustration 6).
Incorrect
Incorrect
Strong
Vent
wind
fort
Fig. 6
3
50
Plus de 30cm
Plus de 60cm
Plus de 200cm
intérieure et l'unité extérieure est de 20 mètres
pour des unités d'une capacité maximale de 6,0
kW. La longueur maximale de tuyau entre l'unité
intérieure et l'unité extérieure est de 30 mètres
pour des unités d'une capacité > 6,0 kW.
La différence de hauteur maximale entre l'unité
intérieure et l'unité extérieure est de 8 mètres pour
des unités d'une capacité maximale de 6,0 kW.
La différence de hauteur maximale entre l'unité
intérieure et l'unité extérieure est de 20 mètres
pour des unités d'une capacité > 6,0 kW.
Barrier Barrière
Strong
Vent
wind
fort
Plus de 60cm
Correct
Correct
