BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Sistema magnetostrictivo de medición de posición
– Forma constructiva de varilla
6
Procedimiento de ajuste (continuación)
6.3

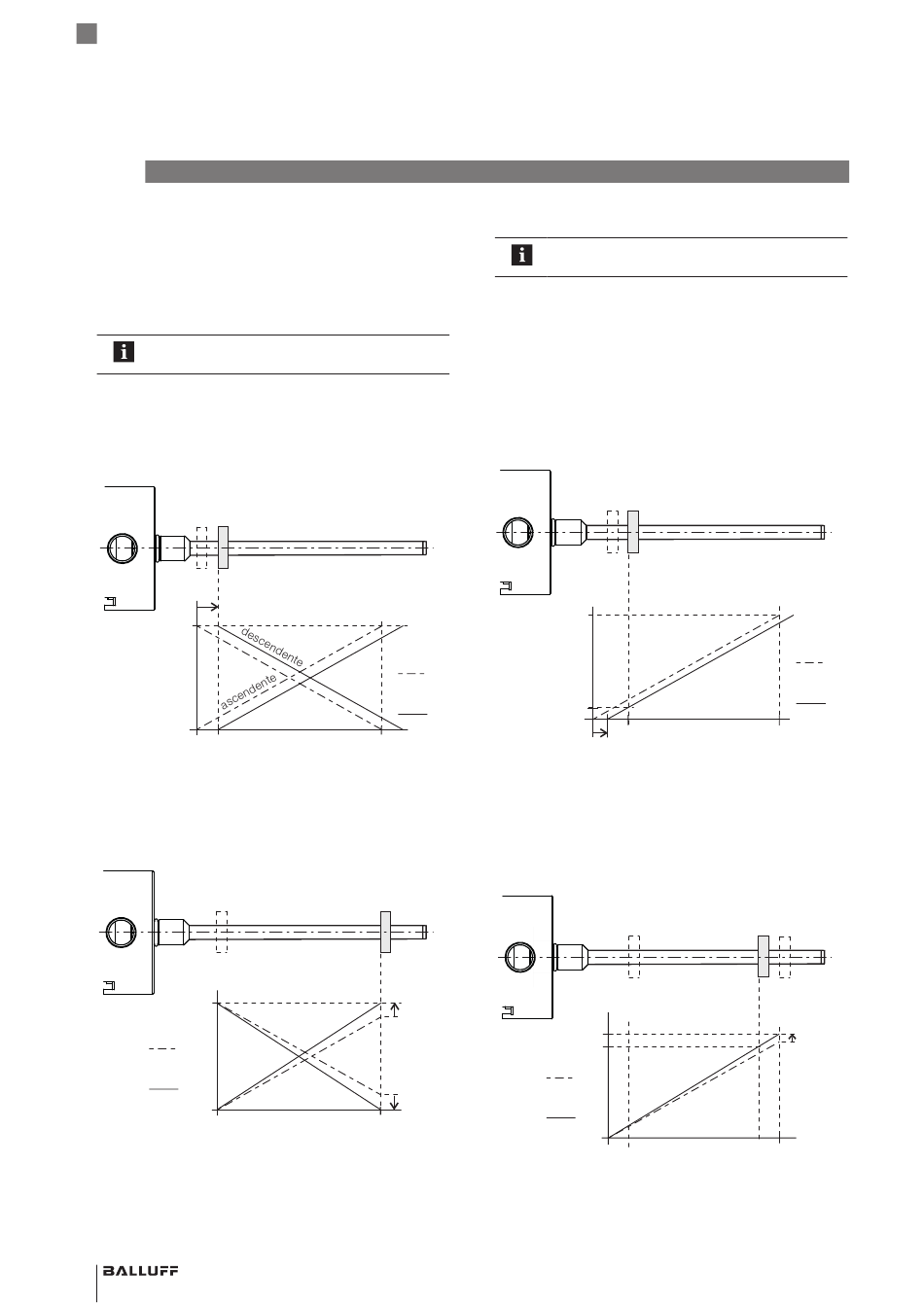

Vista general de los procedimientos de ajuste

6.3.1 Aprendizaje
El punto cero y el punto final ajustados de fábrica se
sustituyen por un punto cero y uno final nuevos.
El procedimiento detallado para el aprendizaje
se describe en la página 21.
Proceso:
► Desplace el sensor de posición a la posición cero
nueva.
► Lea el punto cero nuevo activando los pulsadores o las
entradas de programación.
Nuevo punto cero
Fig. 6-2: Lectura del nuevo punto cero (desplazamiento de offset)
► Desplace el sensor de posición a la nueva posición
final.
► Lea el punto final nuevo activando los pulsadores o las
entradas de programación.
antes
después
Nueva longitud de medida 100 %
Fig. 6-3: Lectura del nuevo punto final (modificación de la pendiente
de la curva característica)
18 español
antes
después
Nuevo punto final
Tipo de protección contra
6.3.2 Ajuste
El procedimiento detallado para el ajuste de
valores se describe a partir de la página 22 .
Se ajusta un nuevo valor inicial y/o final. Esto resulta
práctico si el sensor de posición no puede llevarse al
punto cero o al punto final.
Proceso:
► Desplace el sensor de posición a la nueva posición
inicial.
► Activando los pulsadores o las entradas de
programación, ajuste el valor inicial deseado.
Nuevo valor inicial
Punto cero
Fig. 6-4: Ajuste de la nueva posición inicial (desplazamiento de
offset)
► Desplace el sensor de posición a la nueva posición
final.
► Activando los pulsadores o las entradas de
programación, ajuste el valor final deseado.
antes
después
Fig. 6-5: Ajuste de la nueva posición final (modificación de la
pendiente de la curva característica)
ignición "d"
Blindaje antideflagrante
antes
después
Nuevo valor
final
Punto final
