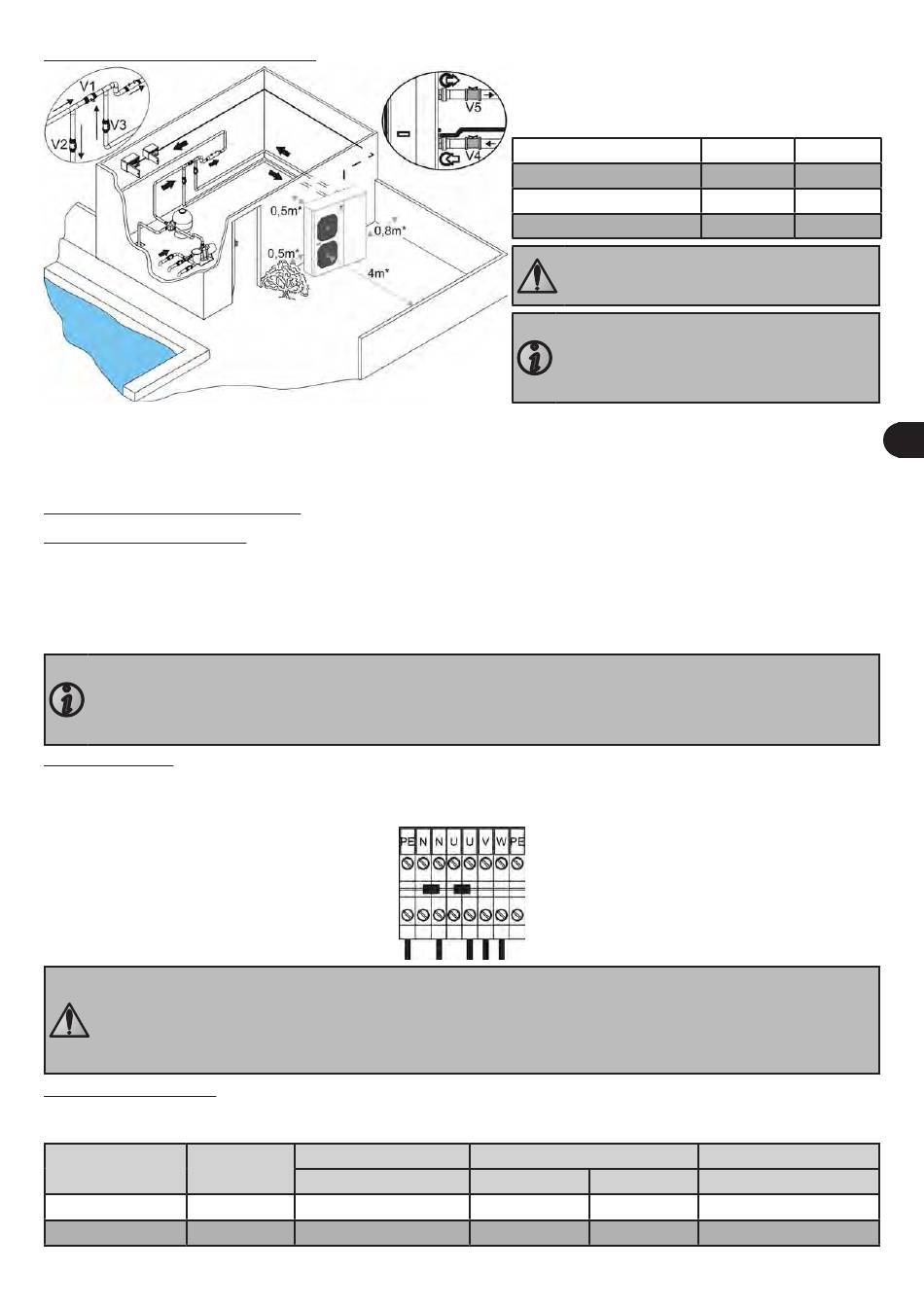

2.3 Raccordements hydrauliques

• Le raccordement se fera en tuyau Ø63 à partir d'un by-pass, sur le circuit de filtration de la piscine, après le filtre et avant
le traitement d'eau.
• L'installation d'un by-pass est obligatoire et facilite les interventions sur l'appareil.
• Régler le débit d'eau avec la vanne V1, et laisser les vannes V2, V3, V4 et V5 ouvertes.
• Vérifier le serrage correct des raccords hydrauliques, et qu'il n'y ait pas de fuites.
2.4 Raccordements électriques
2.4.1 Tension et protection
• L'alimentation électrique de la pompe à chaleur doit provenir d'un dispositif de protection et de sectionnement (non
fourni) en conformité avec les normes et réglementations en vigueur du pays,
• Une protection supplémentaire peut être requise lors de l'installation pour garantir la catégorie de surtension II,
• La machine est prévue pour un raccordement sur une alimentation générale avec régime de neutre TT et TN.S,
• Protection électrique : par disjoncteur (courbe D) (pour calibre, voir § 2.4.3), avec un système de protection différentiel
30 mA (disjoncteur ou interrupteur) dédié.
• Les canalisations de raccordement électrique doivent être fixes,
• Variation de tension acceptable : ± 6% (pendant le fonctionnement),
• Utiliser du câble adapté pour une utilisation en extérieur de type RO2V ou équivalent dans les pays hors
communauté Européenne, et de diamètre extérieur compris entre 9 et 18 mm,
• Utiliser le presse-étoupe pour le passage du câble d'alimentation dans l'appareil.
2.4.2 Connexions
• Le câble électrique d'alimentation doit être isolé de tout élément tranchant ou chaud pouvant l'endommager, ou
pouvant l'écraser,
• Vérifier la bonne tenue du câble d'alimentation sur le bornier de raccordement
• Des bornes mal serrées peuvent provoquer un échauffement du bornier, et entraîne la suppression de la
garantie.
• L'appareil doit être raccordé impérativement à une prise de terre.
• Risque de choc électrique à l'intérieur de l'appareil.
• Seul un technicien qualifié et expérimenté est habilité à effectuer un câblage dans l'appareil.
• Si le câble d'alimentation est endommagé, il doit être remplacé par un technicien qualifié.
2.4.3 Section de câbles
• Section câble d'alimentation : pour une longueur maximum de 20 mètres (base de calcul : 5A/mm²), doit être vérifiée
et adaptée selon les conditions d'installation.
Power Force Tension
25 400V-50Hz
35
400V-50Hz
H0361900.E - FR - 2015-02
I absorbée maximale
A
14,2
18,1
V1-2-3 : vanne de by-pass
V4 : vanne d'entrée d'eau
V5 : vanne de sortie d'eau
* distance minimum
Pression d'épreuve
Pression de service
Perte de charge
Débit d'eau moyen
Respecter le sens de raccordement
hydraulique (voir § « Dimensions » en
annexe).
Evacuation des condensats :
Attention, votre appareil peut évacuer
plusieurs litres d'eau par jour, il est fortement
recommandé de brancher l'évacuation vers
les égouts.
3 phases (U+V+W) + 1 neutre (N) + 1 terre (PE)
Section de câble minimale
mm²
5 x 4 5G4
5 x 4 5G4
bar 3
bar 1,5
mCE 1,3
m³/h 10
Protection électrique
A
25
25
4
FR
