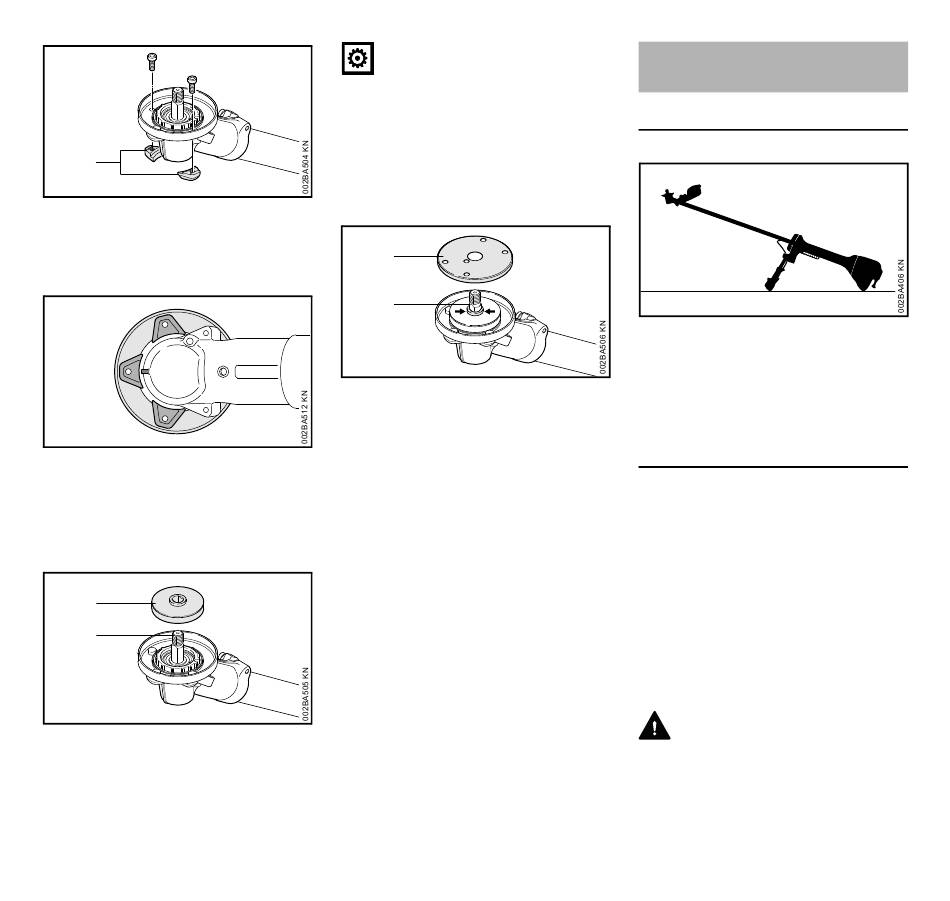

Snijgarnituur Monteren - Stihl FS 510 C Notice D'emploi

Nederlands
4
De beide andere aan de zijkant
N
geplaatste houders (4) eveneens
op de aandrijfkop monteren en de
bouten slechts handvast draaien
De wikkelbeveiligingskap zo
N
uitlijnen dat de voorste houder
gecentreerd ten opzichte van de
rand op de aandrijfkop ligt
Alle bouten vastdraaien
N
5
1
Drukschotel (5) met de diameter
N
van 60 mm op de as (1) schuiven
22
LET OP
Alleen de drukschotel met de diameter
van 60 mm monteren. De drukschotel
met een diameter van 65 mm past niet
en mag daarom niet worden
gemonteerd, zie hoofdstuk
"Snijgarnituur monteren"/"Maaikop
monteren"/"Grassnijblad monteren".
6
1
Beschermring (6) op de drukring
N
plaatsen – de rondlopende kraag
(pijl) op de as (1) moet zichtbaar zijn

Snijgarnituur monteren

Motorapparaat neerleggen
Motor afzetten
N
Het motorapparaat zo neerleggen
N
dat de koppeling voor het
snijgarnituur naar boven is gericht
Bevestigingsonderdelen voor het
snijgarnituur
Afhankelijk van het snijgarnituur
waarmee uw apparaat werd uitgeleverd,
kan ook de leveringsomvang van
bevestigingsonderdelen voor het
snijgarnituur verschillend zijn.
Voor het naderhand uitrusten van het
apparaat met andere snijgarnituren zijn
deze en ook de hierbij passende
beschermkappen en
bevestigingsonderdelen leverbaar als
speciaal toebehoren.
WAARSCHUWING
De bevestigingsonderdelen voor het
snijgarnituur altijd zoals in de paragraaf
"Snijgarnituur monteren" staat
beschreven gebruiken en aansluiten.
FS 510 C, FS 560 C
