2.2.1 Transmission périodique avec ou sans historisation
Le produit permet la mesure et la transmission périodique des valeurs des capteurs selon le schéma suivant. Cette envoi périodique peut se
faire avec ou sans historisation des données.
Le produit permet l'activation ou la désactivation d'une sonde. La trame 0x57 sera donc différente en fonction de si une sonde ou 2 sondes
sont activées.
Les paramètres associés à ce mode de fonctionnement sont :
FR FR
• La période de scrutation (registre 321), la fréquence de sauvegarde (registre 320) et la fréquence de transmission (registre 301)
• L'activation ou non des sondes (registre 324).

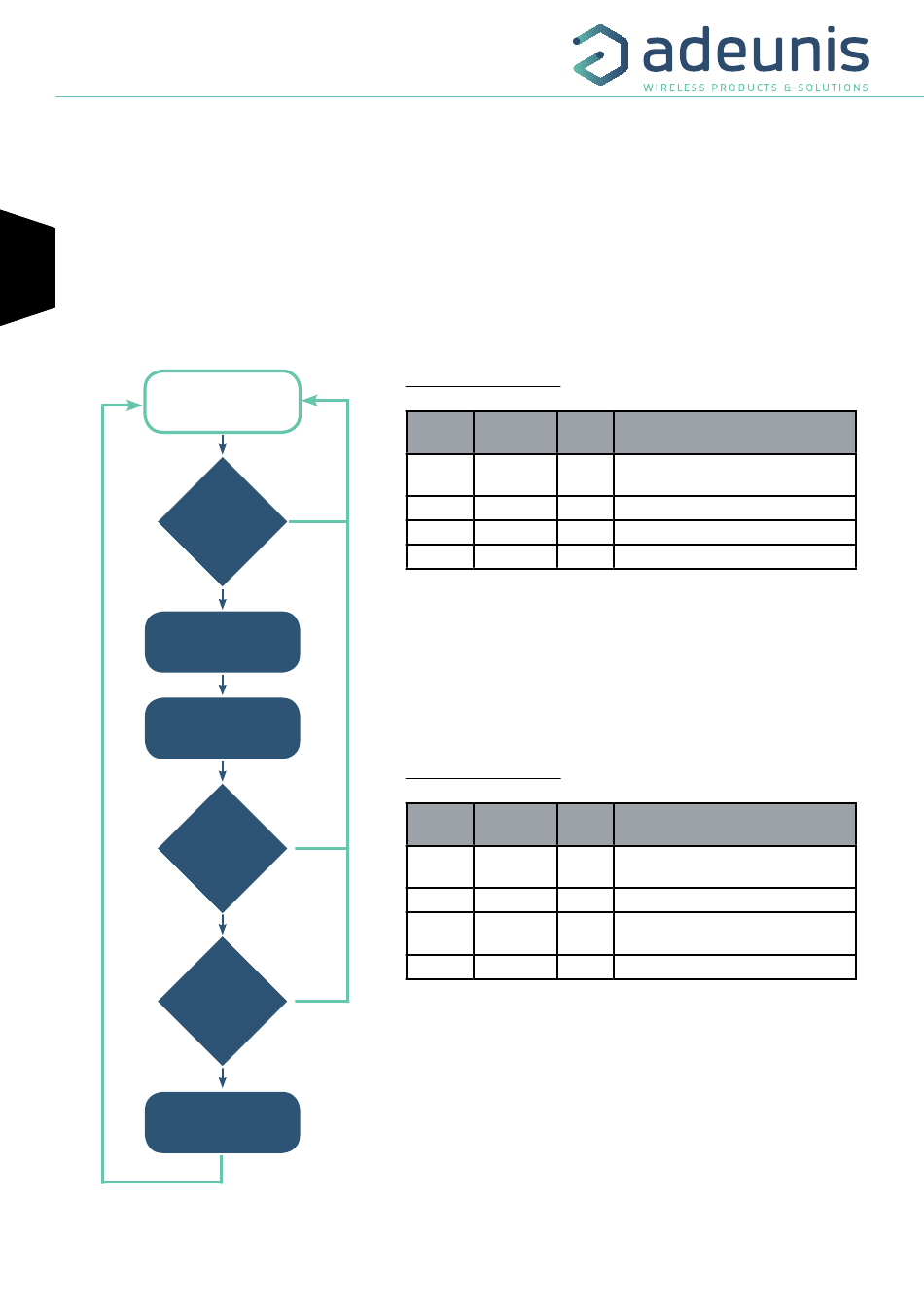

Produit en veille
Période de
scrutation
Mesure et stockage
température sonde 1
Mesure et stockage
température sonde 2
Fréquence de
sauvegarde
atteinte ?
Fréquence
d'envoi atteinte
Envoi trame 0x57
Non
atteinte
?
Oui
Non
Oui
Non
?
Oui
Exemple sans historisation :
Registre Codage de Valeur Résultat
la valeur
S321 Décimal 1800
S320 Décimal 1
S301 Décimal 1
S324 Decimal 3
Dans cet exemple :
• Un relevé (scrutation) est effectué tous les heures (1800x2secondes = 60
minutes)
• Une sauvegarde est effectué à chaque scrutation et est de suite envoyée (soit
1 envoi toutes les heures)
• Les 2 sondes du produit sont activées donc chaque heure, un relevé de la
température est effectué sur les 2 sondes.
Exemple avec historisation :
Registre Codage de Valeur Résultat
la valeur
S321 Décimal 1800
S320 Décimal 1
S301 Décimal 12
S324 Decimal 3
Dans cet exemple :
• Un relevé (scrutation) est effectué tous les heures (1800x2secondes = 60
minutes)
• Une sauvegarde est effectué à chaque scrutation (soit toutes les heures)
• Un envoi est effectué toutes les 12 sauvegardes (soit toutes les 12 heures,
soit 2 fois par jour)
• Les 2 sondes du produit sont activées donc chaque heure, un relevé de la
température est effectué sur les 2 sondes.
Un relevé est effectué toutes les heures
(1800x2secondes = 60 minutes)
1 sauvegarde à chaque relevé effectué
1 envoi à chaque sauvegarde effectuée
Les 2 sondes sont activées
Un relevé est effectué toutes les heures
(1800x2secondes = 60 minutes)
1 sauvegarde à chaque relevé effectué
1 envoi toutes les 12 sauvegardes
effectuées
Les 2 sondes sont activées
