Manuel d'installation et d'utilisation
Installation et configuration de l'appareil – Entretien et utilisation
INSTALLATEUR : Ce manuel doit être confié aux personnes responsables
de l'utilisation et du fonctionnement.
PROPRIÉTAIRE : Veuillez conserver ce manuel à titre de référence.
Appelez votre revendeur pour les questions concernant l'installation, l'utilisation ou l'entretien.
AVIS : CONSERVEZ CES INSTRUCTIONS
Defiant

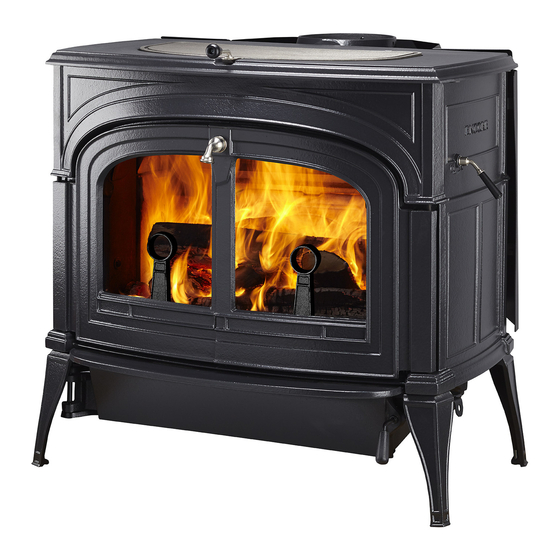

, modèle 1975-CAT-C Poêle à bois
®
Pour une utilisation
aux États-Unis et au Canada
Nous recommandons de faire installer et
entretenir nos produits pour l'âtre au bois
par des professionnels certifiés aux É.-U.
par le National Fireplace Institute
comme spécialistes du bois NFI ou certifiés
au Canada par le Programme de formation
technique en énergie
du bois (WETT).
La version anglaise de ce manuel est disponible en ligne : www.vermontcastings.com
The English language version of this manual is available online: www.vermontcastings.com
1
Vermont Castings • Manuel d'installation_R3 du modèle Defiant® 1975-CAT-C • 19/07
2425
(NFI)
®
Encore NC Cover
5/05
AVIS DE SÉCURITÉ : L'INSTALLATION, L'UTILISATION
OU L'ENTRETIEN INADÉQUATS DE CET APPAREIL
PEUVENT PROVOQUER UN INCENDIE DOMESTIQUE.
P O U R D I M I N U E R L E R I S Q U E D ' I N C E N D I E ,
OBSERVEZ LES INSTRUCTIONS D'INSTALLATION.
LE NON-RESPECT DES INSTRUCTIONS RISQUE DE
PROVOQUER DES DOMMAGES, DES BLESSURES,
VOIRE LA MORT. CONTACTEZ LES RESPONSABLES
EN BÂTIMENT LOCAUX AU SUJET DES RESTRICTIONS
ET DES EXIGENCES D'INSPECTION À L'INSTALLATION
DE VOTRE RÉGION.
!
AVERTISSEMENT
Veuillez lire entièrement ce manuel avant
l'installation et l'utilisation de ce poêle
d'ambiance à bois.
Le non-respect de ces instructions risque
de provoquer des dommages ou des
blessures, voire la mort.
• N'entreposez pas et n'utilisez pas d'essence ou d'autres
vapeurs ou liquides inflammables à proximité de cet
appareil ou de tout autre appareil électrique.
• Ne chauffez pas excessivement. Si des pièces
extérieures deviennent rouges, le chauffage est
excessif. Fermez les volets d'air. Un chauffage excessif
annulera votre garantie.
• Respectez les dégagements spécifiés avec les
matériaux combustibles. Le non-respect de ces
consignes peut déclencher un incendie.
!
ATTENTION
Testé et approuvé pour utilisation avec du bois sec
uniquement. Ne brûlez pas du bois mouillé ou vert.
L'utilisation d'autres types de combustibles entraînera
l'annulation de la garantie.
L'installation et la maintenance de cet appareil doivent
être effectuées par un personnel qualifié. Hearth & Home
Technologies recommande des professionnels formés dans les
usines de HTT ou certifiés NFI.
3-90-30007512
