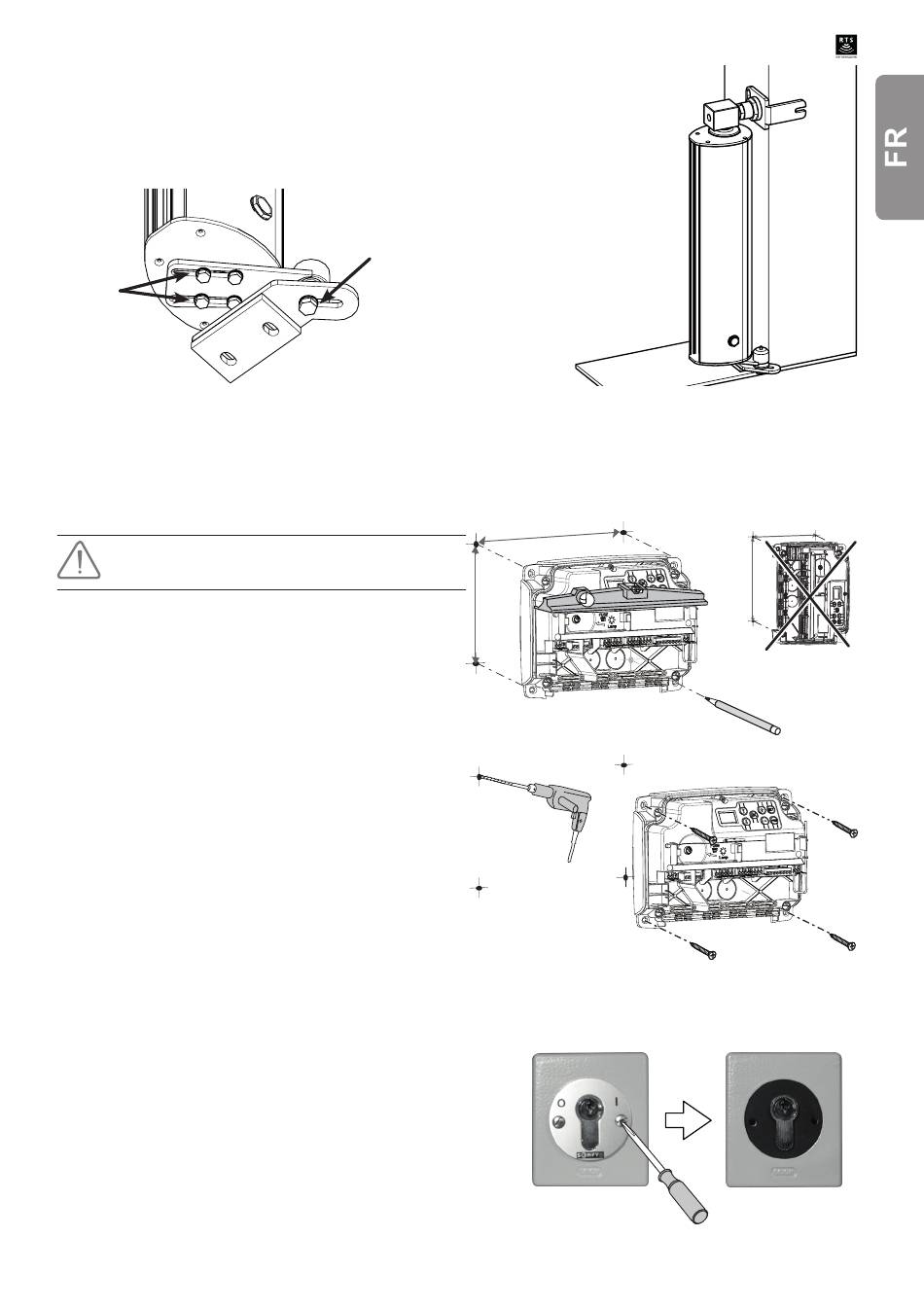

[5]. Positionner le battant en position fermée.
[6]. Percer les trous du pivot avec un diamètre suffisant pour fixer le pivot à l'aide
de scellements chimiques, compatible avec tiges filetées M12.
[7]. Fixer le pivot haut.
[8]. Si besoin, régler la pente et ensuite l'aplomb du battant.
Réglage
de la
pente
[9]. Serrer les vis de la rotule et de la liaison rotule.
[10]. Reproduire ces opérations pour le second battant.

3.5 Fixation de l'armoire

L'armoire doit être installée en position horizontale.
Ne pas changer la position de l'antenne.
- La longueur maximum autorisée pour les câbles reliant
l'armoire de commande aux moteurs est de 20 m.
- Installer l'armoire de commande à une hauteur minimum de
40 cm par rapport au sol.
- Utiliser des vis adaptées au type de support de fixation.
[1]. Utiliser le fond de l'armoire de commande pour tracer les
points de fixation sur le support.
Attention : vérifier que l'armoire de commande est de niveau.
[2]. Percer le support.
[3]. Fixer l'armoire de commande.
Attention : avant de fermer l'armoire de commande, vérifier que le joint
d'étanchéité est correctement installé.
3.6 Raccordement du contact à clé ref.1841021 (en option) pour le déverrouillage d'une motorisation
réversible (moteur avec freinage magnétique)
Démontage du contact à clé
[1]. Dévisser puis enlever la platine aluminium du contact à clé.
