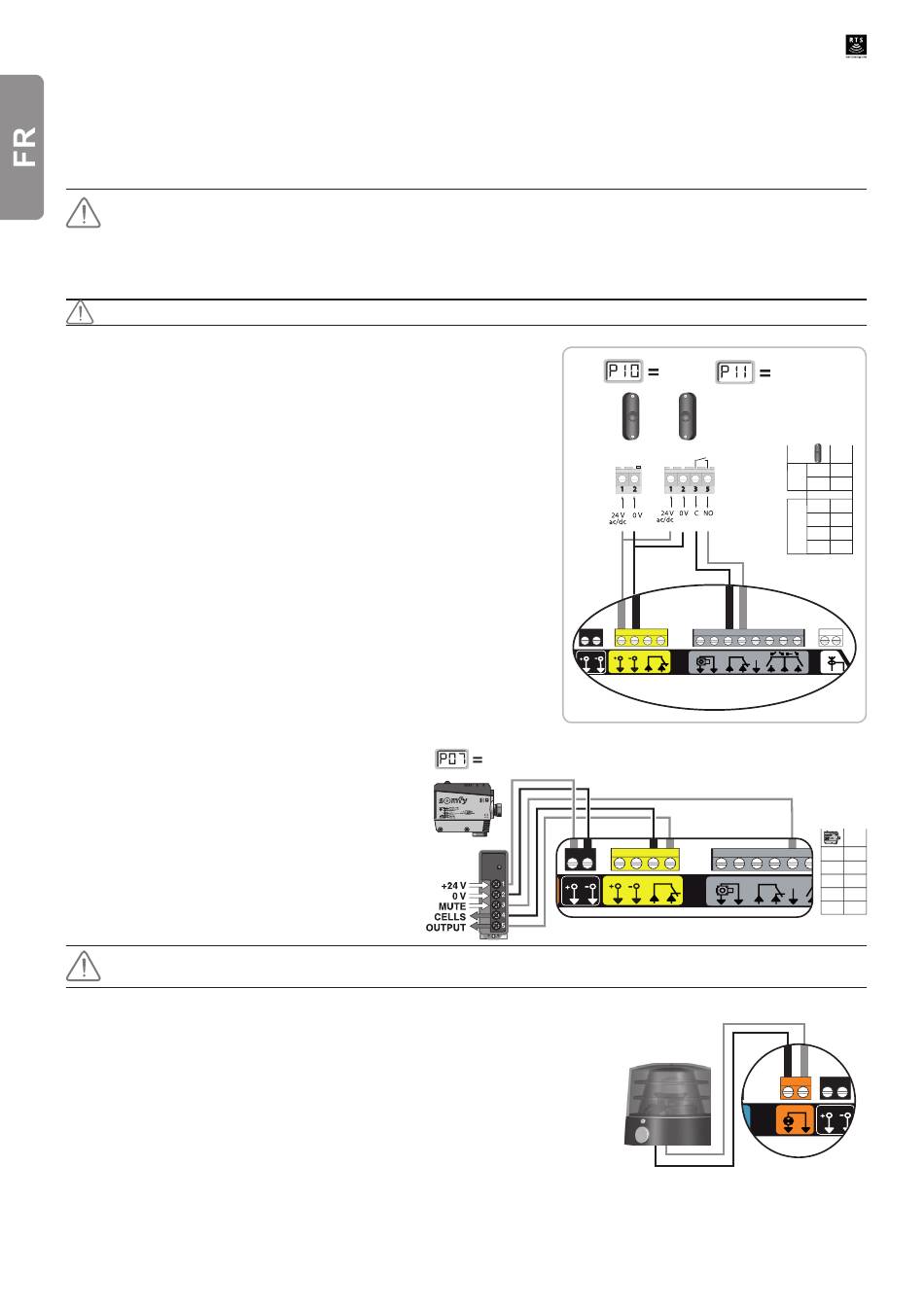

A : Sans auto test : programmer le paramètre "P07" = 1.
B : Avec auto test : programmer le paramètre "P07" = 3.
Permet d'effectuer un test automatique du fonctionnement des cellules photoélectriques à chaque mouvement du portail.
Si le test de fonctionnement se révèle négatif, aucun mouvement du portail n'est possible jusqu'au passage en mode de
fonctionnement homme mort (au bout de 3 minutes).
C : BUS :
programmer le paramètre "P07" = 4.
Si suppression des cellules, il est impératif de faire le pont entre les bornes 23 et 24.
L'installation de cellules photoélectriques est obligatoire si :
- le pilotage à distance de l'automatisme (sans visibilité de l'utilisateur) est utilisé,
- la fermeture automatique est activée ("P01" = 1, 3 ou 4).
L'installation de cellules photoélectriques AVEC AUTO-TEST est obligatoire dans le cas de l'utilisation d'un boîtier Tahoma pour la
commande de l'automatisme.
Il est nécessaire de refaire un auto-apprentissage suite au raccordement BUS des cellules.
Cellules photoélectriques actives en ouverture
Programmer le paramètre "P10" = 1.
Programmer le paramètre "P11" = 0, 1 ou 2 selon fonctionnement souhaité (voir
partie 7.3 de ce manuel).
Cellule photoélectrique Reflex
• Sans auto test : programmer le paramètre "P07" = 1.
• Avec auto test : programmer le paramètre "P07" = 2.
Permet d'effectuer un test automatique du fonctionnement
de la cellule photoélectrique à chaque mouvement du
portail.
Si le test de fonctionnement se révèle négatif, aucun
mouvement du portail n'est possible jusqu'au passage
en mode de fonctionnement homme mort (au bout de 3
minutes).
L'installation de cellules photoélectriques AVEC AUTO-TEST est obligatoire dans le cas de l'utilisation d'un boîtier Tahoma pour la
commande de l'automatisme.
Feu orange
Programmer le paramètre "P12" en fonction du mode de fonctionnement désiré :
• Sans préavis avant mouvement du portail : "P12" = 0.
• Avec préavis de 2 s avant mouvement du portail : "P12" = 1.
Raccorder le câble d'antenne aux bornes 33 (âme) et 34 (tresse).
