Invisio 3S RTS

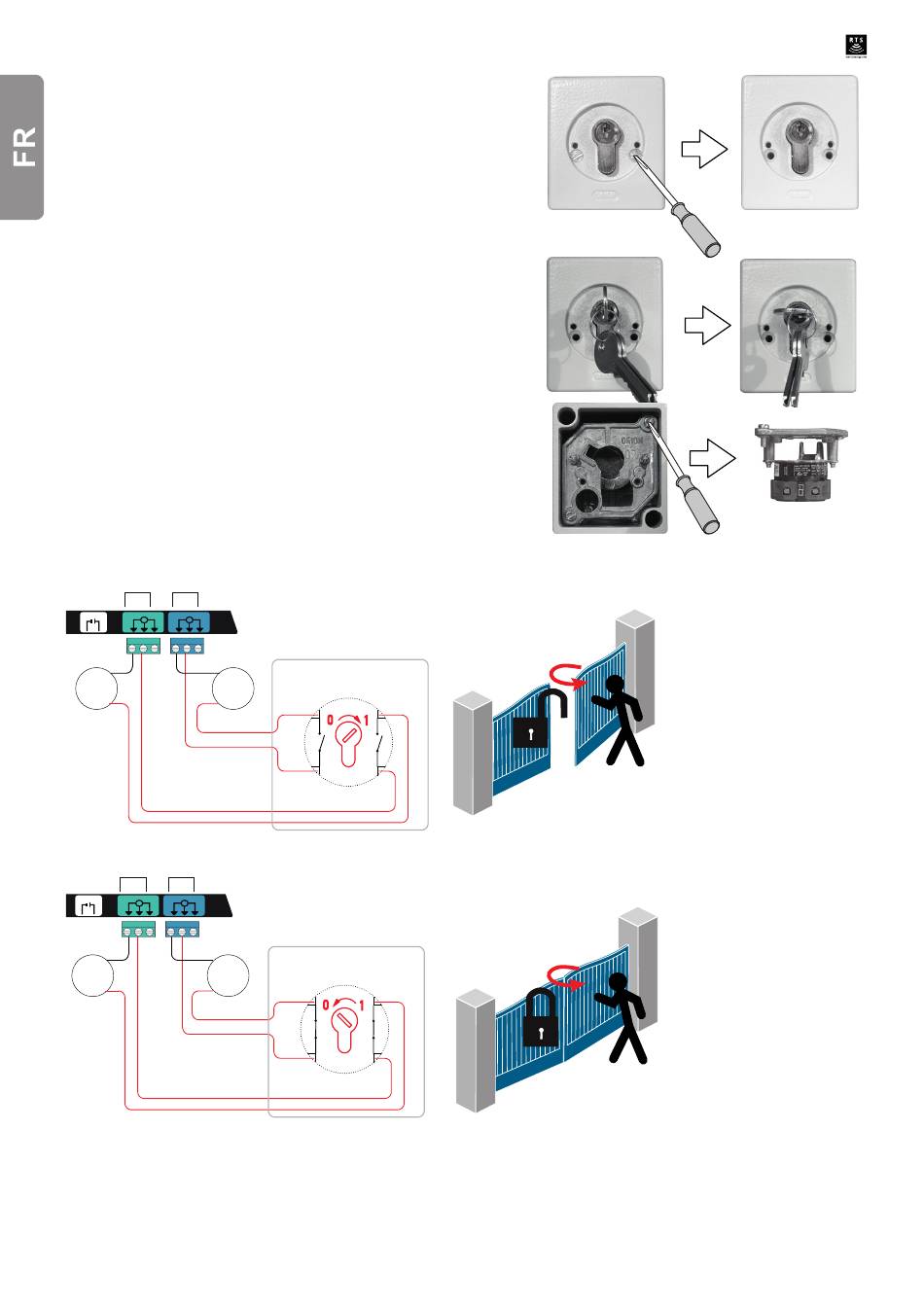

[2]. Enlever les deux joints au centre du contact à clé.
Nota : Au moment de remonter le contact à clé, positionner le joint mousse
au contact de la platine aluminium.
[3]. Dévisser la face avant du contact à clé.
[4]. Insérer une des clé fournies et faire un huitième de tour.
[5]. Retirer la face avant du contact à clé.
[6]. Dévisser puis enlever le support contact.
Câblage du contact à clé
1.5 mm² 1.5 mm²
mp M1
A ux B a tt.
- +
M
+ - +
FC
6 7 8 9 10 11 12 13 14
M1
1.5 mm² 1.5 mm²
p A ux B a tt. M1
- +
M
-
+ +
FC
7 8 9 10 11 12 13 14
M1
9
M2
M
-
FC
15 16
Contacteur en applique
Position déverrouillée
M2
2
1
M2
M
-
FC
15 16
Contacteur en applique
Position verrouillée
M2
2
0
1
4
3
4
1
3
