Invisio 3S RTS

4.4 Validation de l'installation / EN12453

Il est obligatoire de mesurer la force d'impact une fois l'auto-apprentissage réussi.
Si le temps dynamique Td est trop important, diminuer le couple moteur (paramètres P25 à P32).
Si la force dynamique Fd est trop importante, diminuer la vitesse (paramètres P19, P20 et/ou P40, P41) et/ou modifier la zone de
ralentissement (paramètres P21 et P22). Il est obligatoire de refaire une mesure d'effort après toute modification de ces paramètres.
Si le dégagement est inférieur à 500 mm, vérifier la conformité à la norme EN 12453. Si l'effort est trop important dans la zone de
dégagement, augmenter la distance de ralentissement P22 ou diminuer les vitesses en ouverture P20 et/ou P41.
A la fin de l'intervention par un professionnel, le menu des paramètres doit impérativement être verrouillé afin
d'assurer la sécurité des utilisateurs, voir «Verrouillage des touches de programmation», page 22. Le non
respect de cette consigne peut rendre le produit dangereux pour l'utilisateur.

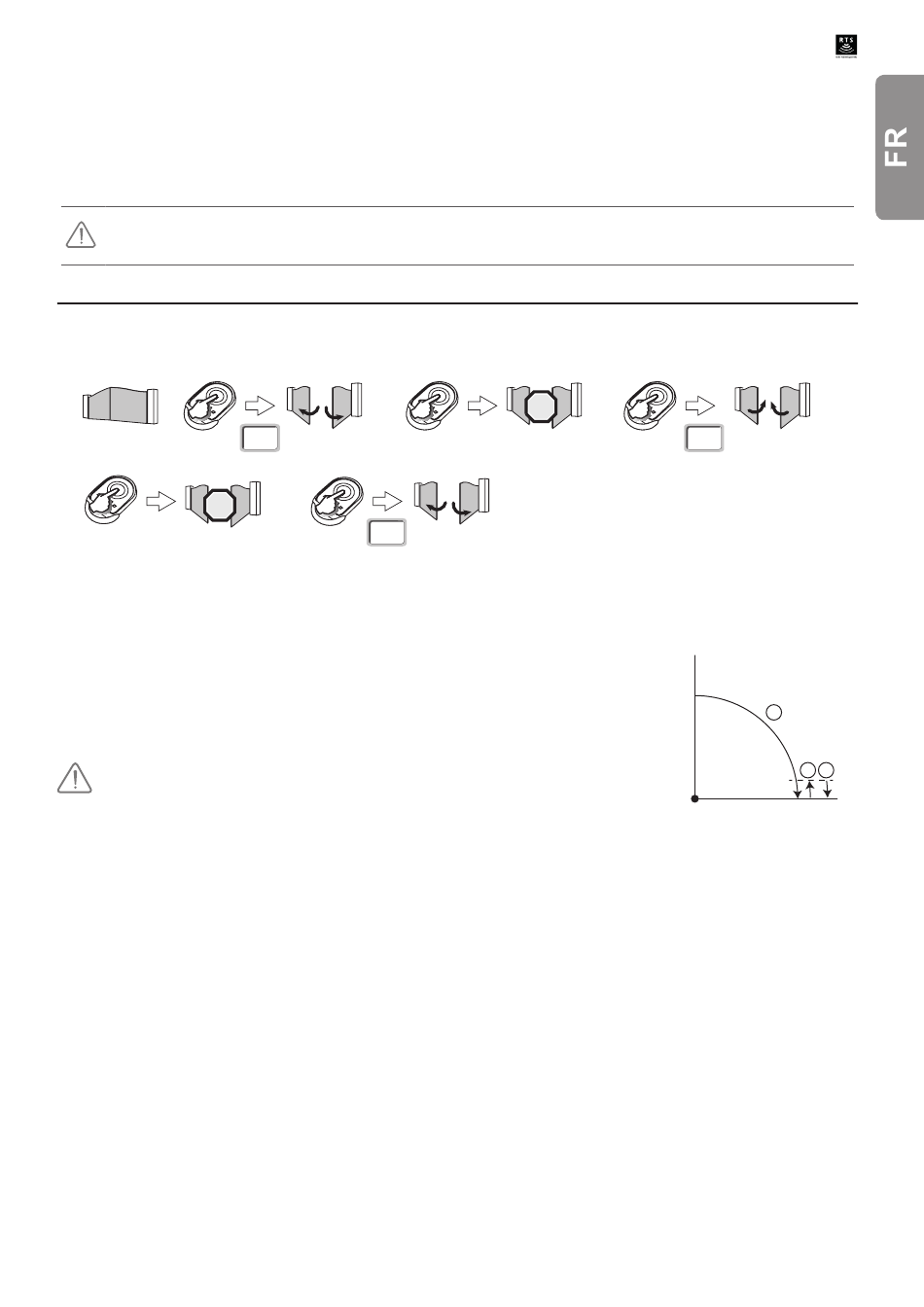

5.1 Utilisation des télécommandes Keygo RTS
Mode de fonctionnement séquentiel par défaut (P01=0)
STOP

5.2 Fonctionnement en 2 temps sur le sabot en fermeture

Le destressage des vantaux à la fin du mouvement du portail est nécessaire au respect de la norme en vigueur sur le risque de
coincement (EN 12453). Cet phase de destressage (quelques secondes) fait partie d'un mouvement complet du portail.
Le mouvement se décompose en 3 phases :
1. Fermeture des vantaux jusqu'en butée
2. Destressage : relâchement de l'effort pendant 7 secondes pour permettre un dégagement en cas
de coincement.
3. Réinjection de courant jusqu'à ce que les vantaux atteignent la butée de fermeture et extinction
du feu orange si installé.
Si une commande radio est envoyée pendant la phase de destressage, elle sera
interprétée comme un ordre d'arrêt du mouvement.
5.3 Fonctionnement anti-intrusion, résistance au vent (portail fermé)
Quatre secondes après la fin du mouvement de fermeture, l'anti-intrusion est opérationnelle (les vantaux sont maintenus en
butée).

5.4 Fonctionnement maintien porte ouverte

Quatre secondes après la fin du mouvement d'ouverture, le maintien porte ouverte est opérationnel.
5.5 Fonctionnement de la détection d'obstacle
Détection d'obstacle à l'ouverture = arrêt + retrait.
Détection d'obstacle à la fermeture = arrêt + réouverture totale.
5.6 Fonctionnement des cellules photoélectriques
Avec cellules photoélectriques connectées au contact sec./Cell (bornes 23-24) et paramètre Entrée de sécurité cellules P07 = 1.
Occultation des cellules portail ouvert = aucun mouvement du portail n'est possible jusqu'au passage en mode de
fonctionnement homme mort (au bout de 3 minutes).
Occultation des cellules à l'ouverture = l'état des cellules n'est pas pris en compte, le portail continue son mouvement.
Occultation des cellules à la fermeture = le portail s'arrête et se réouvre totalement.

5.7 Fonctionnements particuliers

Voir livret utilisateur.

5.8 Formation des utilisateurs

Former tous les utilisateurs à l'usage en toute sécurité de ce portail (utilisation standard et principe de déverrouillage) et aux
vérifications périodiques obligatoires.
Copyright © 2015 Somfy SAS. All rights reserved

5 - PRINCIPE DE FONCTIONNEMENT

C2
C2
STOP
C4
1
2 3
12
