Invisio 3S RTS
orange peut être exigée, conformément à la réglementation
du pays dans lequel la motorisation est mise en service.
> Précautions vestimentaires
Enlever tous bijoux (bracelet, chaîne ou autres) lors de
l'installation.
Pour les opérations de manipulation, de perçage et
de soudure, porter les protections adéquates (lunettes
spéciales, gants, casque antibruit, etc.).
1.6 Réglementation
Somfy SAS déclare que le produit décrit dans ces instructions
lorsqu'il est utilisé conformément à ces instructions, est
conforme aux exigences essentielles des Directives
Européennes applicables et en particulier à la Directive
Machine 2006/42/EC et à la Directive Radio 2014/53/EU.
Le texte complet de la déclaration CE de conformité est
disponible à l'adresse internet suivante : www.somfy.com/
ce. Antoine CREZE, Responsable réglementation, Cluses
1.7 Assistance
Vous rencontrez peut être des difficultés dans l'installation
de votre motorisation ou des questions sans réponses.
N'hésitez pas à nous contacter, nos spécialistes sont à
votre disposition pour vous répondre.
Internet : www.somfy.com

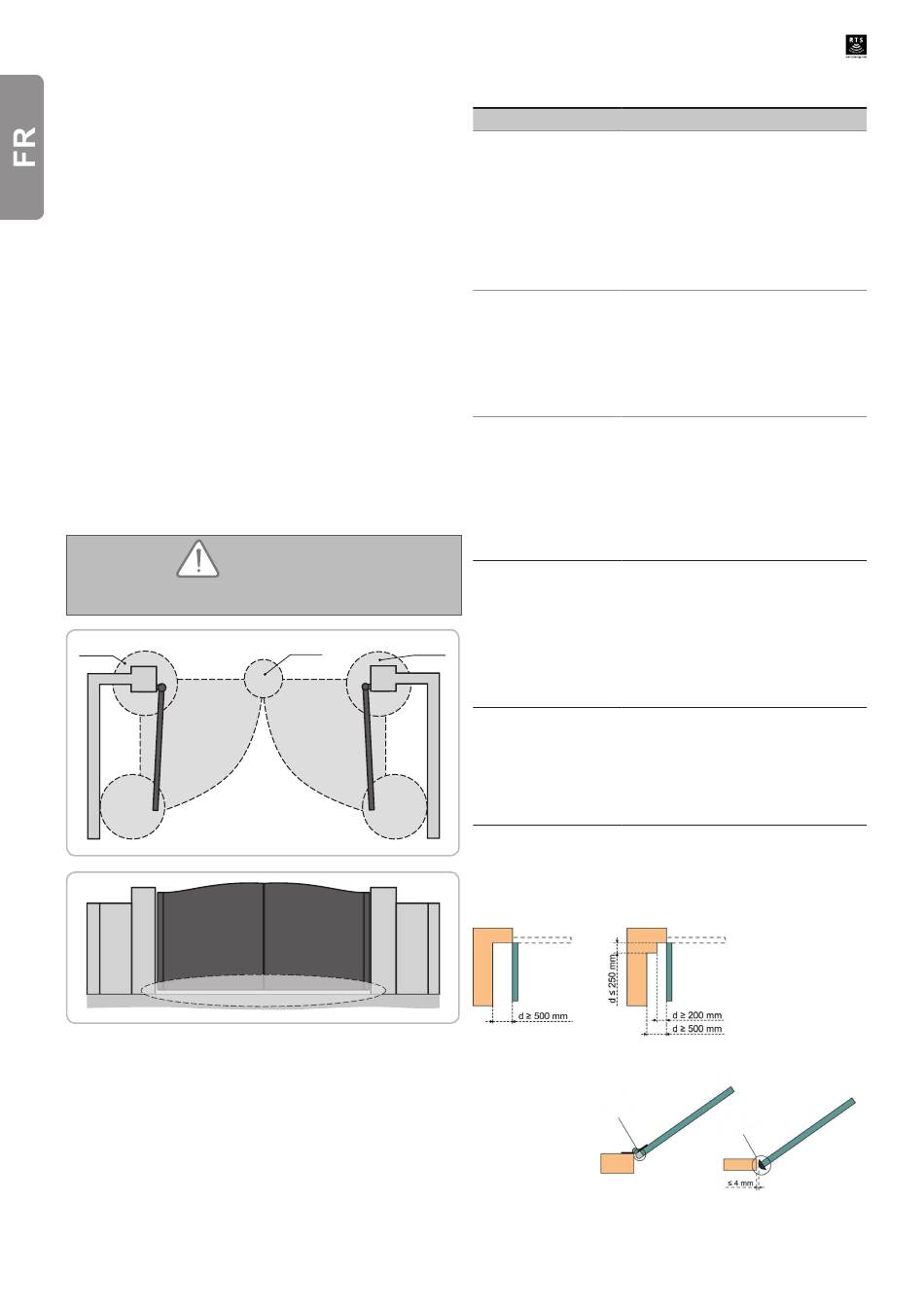

1.8 Prévention des risques
AVERTISSEMENT
Prévention des risques - motorisation de portail
battant à usage résidentiel
Zone 3
Zone 2
Zone 4
3
Zone 1 Zone 3
Zone 2
Zone 4
Zone 5
> Zones à risque : quelles mesures prendre pour les
éliminer ?
RISQUES SOLUTIONS
ZONE 1 Détection d'obstacle intrinsèque à la
motorisation. Valider impérativement
Risque
que la détection d'obstacle est
d'écrasement à la
conforme à l'annexe A de la norme
fermeture
EN 12 453.
Dans le cas de fonctionnement à
refermeture automatique installer
des cellules photoélectriques, voir le
manuel d'installation
ZONE 2 Détection d'obstacle intrinsèque à la
motorisation. Valider impérativement
Risque de choc
que la détection d'obstacle est
conforme à l'annexe A de la norme
EN 12 453.
Protection par des distances de
sécurité (voir figure 1)
ZONE 3 Détection d'obstacle intrinsèque à la
motorisation. Valider impérativement
Risque
que la détection d'obstacle est
d'écrasement
conforme à l'annexe A de la norme
avec une partie
EN 12 453.
fixe attenante à
l'ouverture Protection mécanique (voir figure 2)
Supprimer tout jour de dimension ≥
8 mm ou ≤ 25 mm
ZONE 4 Détection d'obstacle intrinsèque
à la motorisation. Valider
Risque de
impérativement que la détection
coincement
d'obstacle est conforme à l'annexe
entre les bords
A de la norme EN 12 453 - voir
secondaires et
figure 1
les parties fixes
attenantes Supprimer tout jour de dimension
≥ 8 mm ou ≤ 50 mm
ZONE 5 Si une zone dangereuse pour
Risque les pieds existe entre le bas des
d'entraînement des
vantaux et le sol, vous devez
pieds
laisser une distance entre le bas
des vantaux et le sol de 12 cm
minimum ou 5 mm maximum.
Aucune protection n'est requise si le portail est à commande
maintenue ou si la hauteur de la zone dangereuse est
supérieure à 2,5 m par rapport au sol ou à tout autre niveau
d'accès permanent.
Figure 1 - Distance de sécurité
Figure 2 - Protection mécanique
Obturation
déformable
assurant une
distance de
sécurité de
25 mm en position
comprimée
Copyright © 2015 Somfy SAS. All rights reserved
Profilé
