Installation de l'appareil

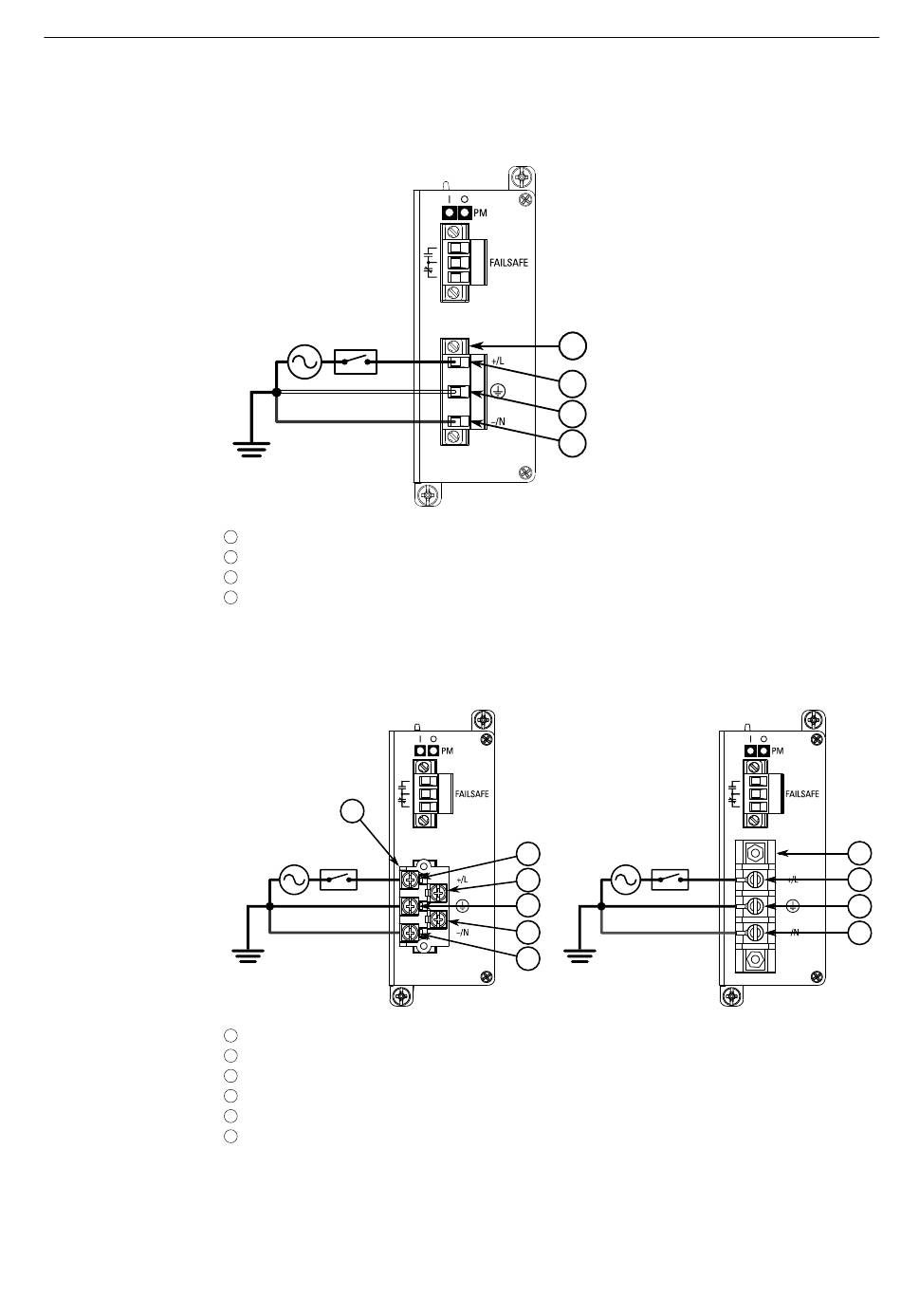

2.5.1 Connexion d'une alimentation CA/CC haute tension
1.
14
Connectez le bornier d'alimentation à l'appareil.
Bornier de type européen (Euroblock)
1
Borne plus/Live (+/L)
2
Borne de terre
3
Borne moins/neutre (-/N)
4
Figure 2.4
Câblage du bornier CA : bornier de type européen (Euroblock) pour alimentations
HIP
2
Non connecté
1
Bornier à vis amovible
2
Bornier à vis non amovible
3
Borne plus/Live (+/L)
4
Borne de terre
5
Borne moins/neutre (-/N)
6
Figure 2.5
Câblage du bornier CA : bornier à vis pour alimentations HI
1 1
2
3
4
4
1
5
1
6
Manuel d'installation, 10/2019, C79000-G8977-1055
