Dérive Interne - Rinnai M Série Manuel D'installation Et D'utilisation

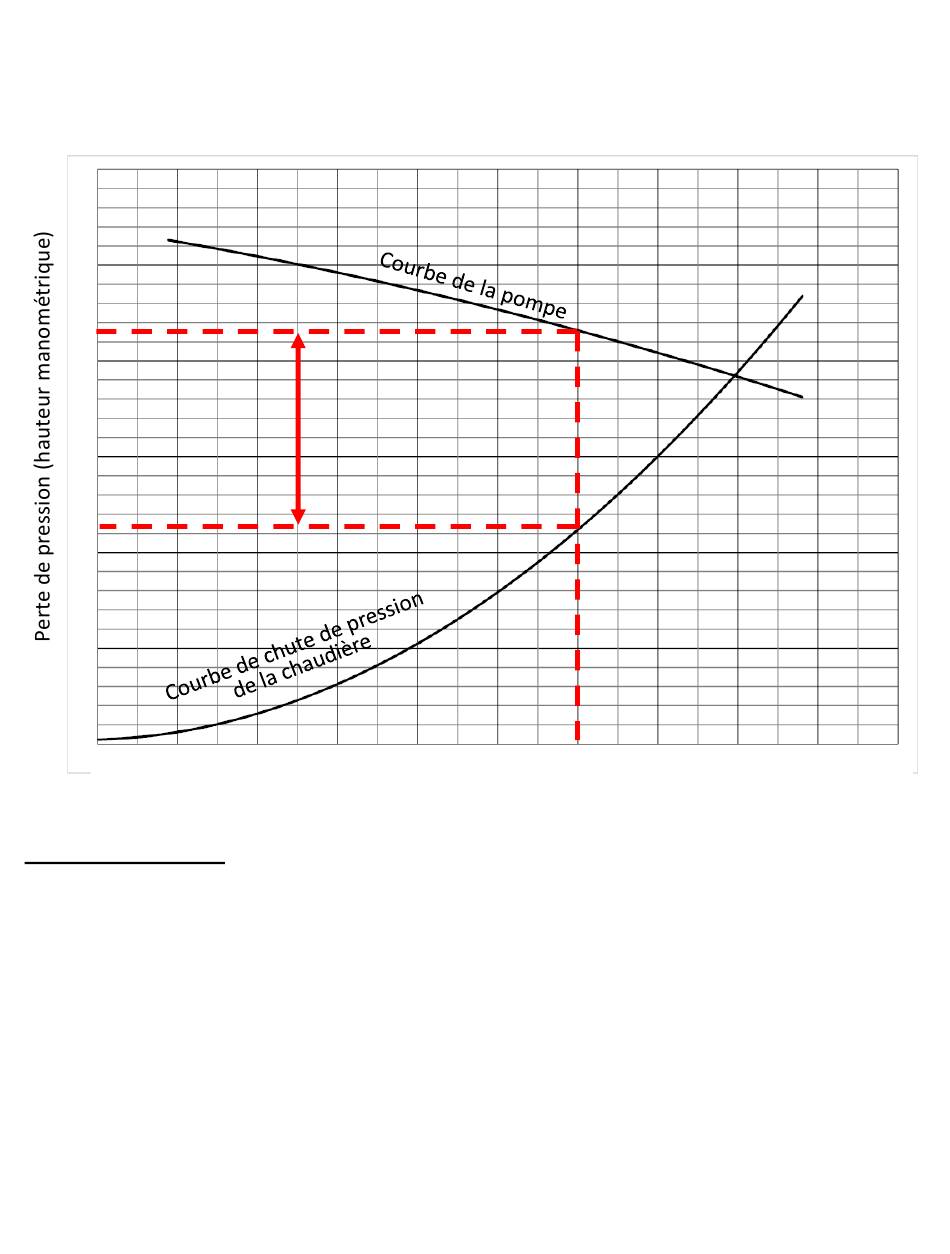

Courbe de chute de pression et de débit d'eau avec séparation hydraulique
Exemple : Pour une demande de 6 gal./min., le système pourra fournir une hauteur manométrique d'environ 10 pieds.
S'il y a une plus grande chute de pression dans le système, il faut faire appel à une séparation hydraulique.
30
25
20
15
10
5
0
0 1
Dérive interne
Un robinet de dérive interne se trouve sur le côté apport de l'ensemble de contrôle de l'eau. Il permet une circulation
interne dans la chaudière afin d'assurer la présence constante d'un débit d'eau. Dans les applications à haute
résistance, le robinet peut être ouvert afin d'assurer la température appropriée à travers la boucle de la chaudière.
Manuel d'installation et d'utilisation de la chaudière combi à condensation Rinnai de série M
2 3 4
Débit d'eau (gal./min.)
5 7
6
8 10
9
