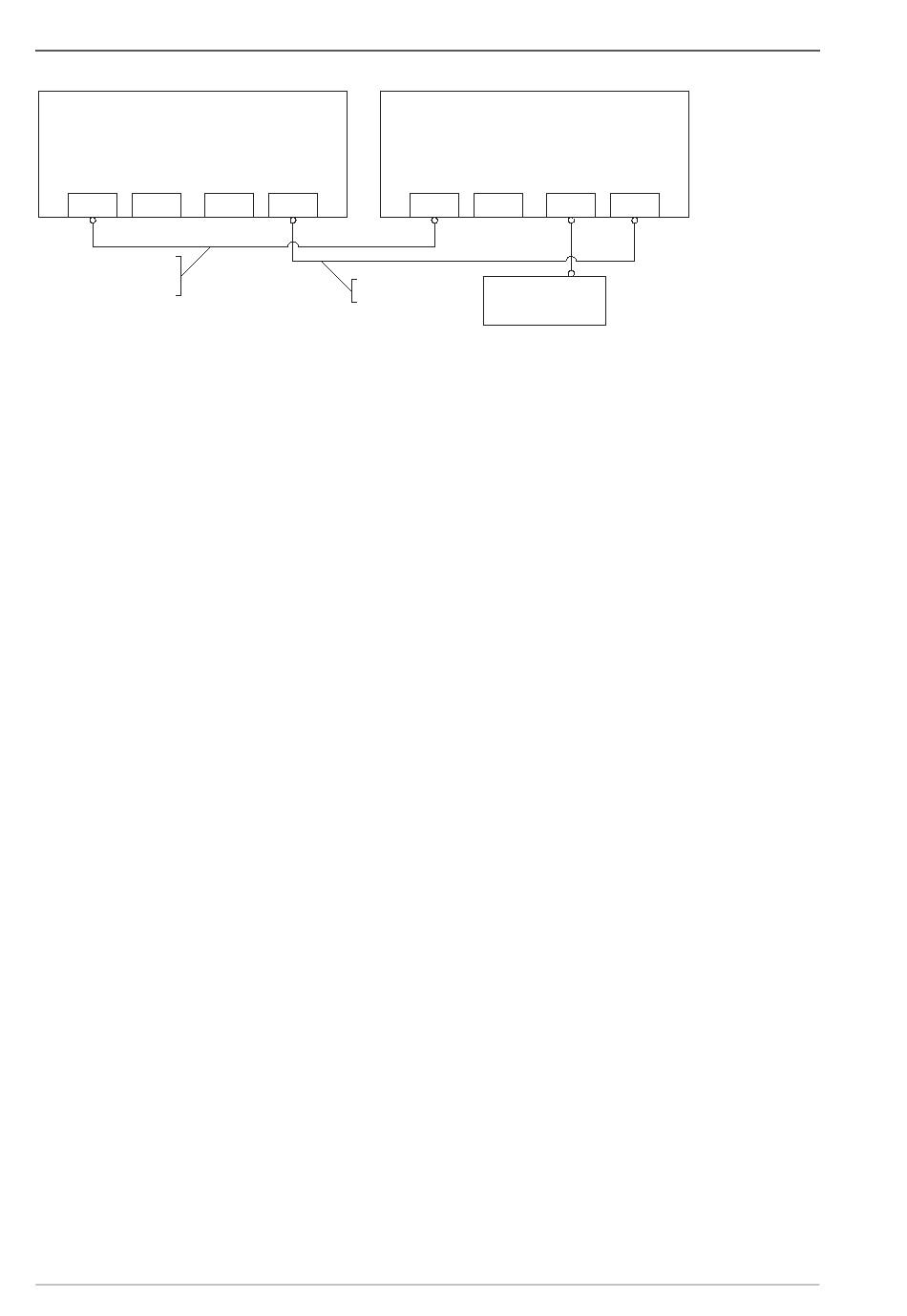

Raccordement en cascade ...
Installation de télécomm. 1
(Master)
PCM1
PCM2
Câble de données vocales
(à 8 broches, câblé 1:1)
Raccordement en cascade d'installations de télécommunication (OpenCom 150)
12.3
Mettre en service ...
... un raccordement en cascade d'installations de
télécommunication
Pour mettre en service un raccordement en cascade d'installations de télécommu-
nication, procédez de la manière suivante :
1. ,Retirez l'installation Slave additionnelle de son emballage et montez-la dans
un endroit approprié, à proximité de l'installation Master. Afin de pouvoir
effectuer ultérieurement le test des fonctions, raccordez un téléphone système
à l'installation Slave. Utilisez pour cela la pince de contact U
de base (uniquement sur l'OpenCom 130) ou une connexion (prise) d'une des
cartes d'interface U
2. Exécuter une sauvegarde de l'installation Master existante. Pour de plus
amples informations, consultez l'Aide en ligne à la rubrique
SYS Configuration : Sauvegarde.
3. Si l'installation Master est en service, déconnectez-la. Mettez l'installation hors
tension en retirant la prise secteur de l'alimentation.
4. Installez, si nécessaire, le module d'extension pour l'installation Master. Si vous
installez un OpenCom 130 en installation Slave, vous devez installer ici éga-
lement un module d'extension.
5. Raccordez les deux installations de télécommunication avec deux câbles
appropriés, conformément à la description faite dans la rubrique précédente.
146
LAN0
LAN1
Câble Ethernet CAT-5
.
pn
Installation de télécomm. 2
(Slave)
PCM1
PCM2
LAN0
Hub/Switch
(LAN d'entreprise)
Mettre en service ...
LAN1
1 sur le module
pn
