Raccordement en cascade ...
12.2
Mode de fonctionnement ...
... du raccordement en cascade d'installations de
télécommunication
Le raccordement en cascade d'installations de télécommunication entre les instal-
lations de télécommunication nécessite deux câbles du type paire torsadée
équipés de connecteurs RJ45 :
■
Données vocales : un câble droit dont les 8 broches de raccordement sont
occupées. Raccordez-le aux ports PCM (MIC) des installations de télécommuni-
cation. Ce câble blindé CAT-5 peut avoir une longueur maximum de 3 mètres.
Le port PCM se trouve sur le module d'extension de l'OpenCom 130. Pour le
raccordement en cascade de l'installation de télécommunication, vous devez
donc installer le module d'extension.
■
Données réseau : un câble Ethernet CAT-5.
– Si vous mettez un OpenCom 130 en cascade, connectez le port LAN2 du
module d'extension avec le port LAN2 du module central d'extension de l'ins-
tallation Slave.
– Si vous mettez deux OpenCom 150 en cascade, connectez le port LAN1de
l'installation Master avec le port LAN1 de l'installation Slave.
Installation de télécomm. 1
(Master)
Module de base
Module d'extension
LAN
PCM
Câble de données vocales
(à 8 broches, câblé 1:1)

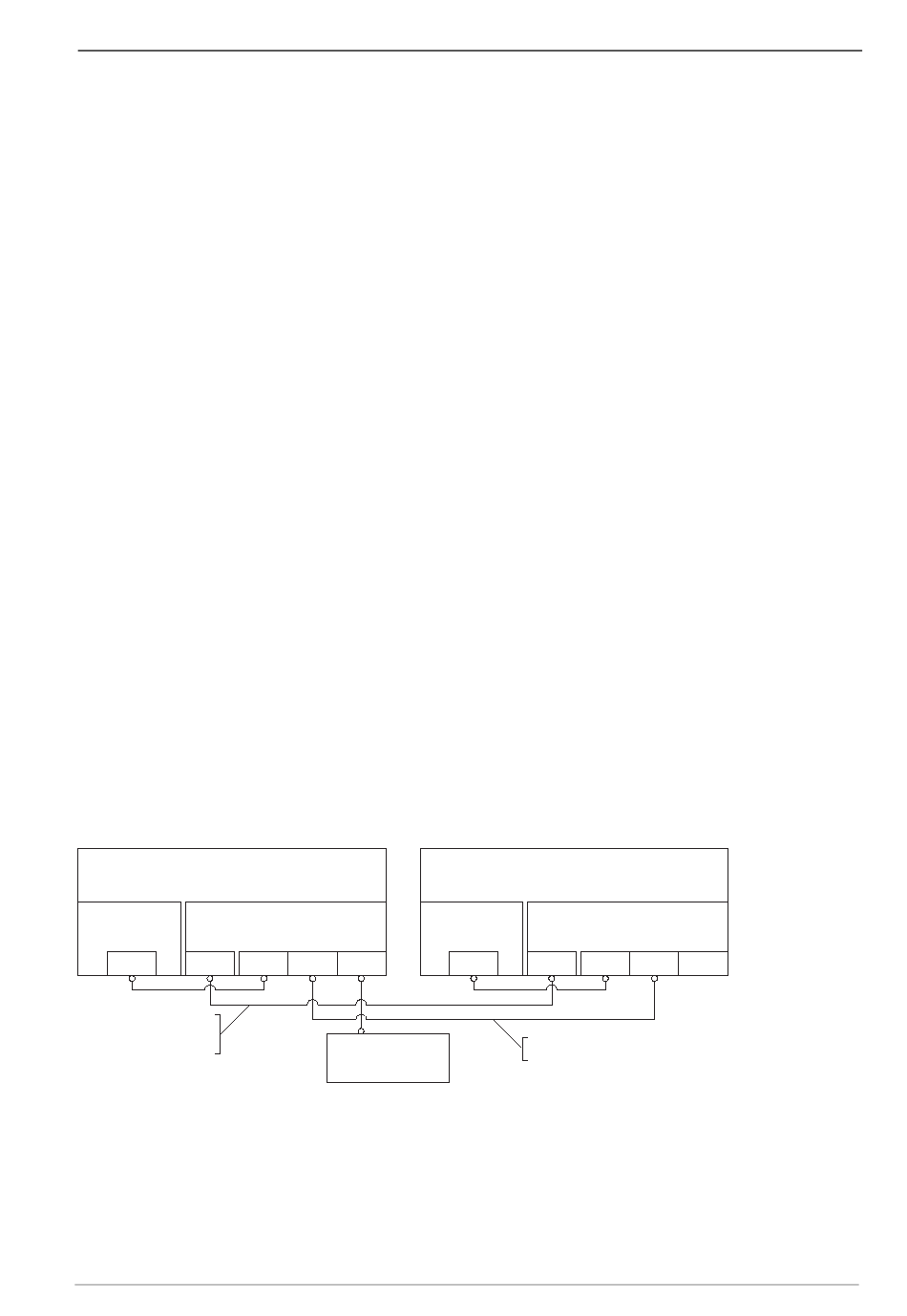

Raccordement en cascade d'installations de télécommunication (OpenCom 130)
LAN1
LAN2
LAN0
Hub/Switch
(LAN d'entreprise)
Installation de télécomm. 2
(Slave)
Module de base
Module d'extension
LAN
PCM
LAN1
Câble Ethernet CAT-5
Mode de fonctionnement ...
LAN2
LAN0
145
