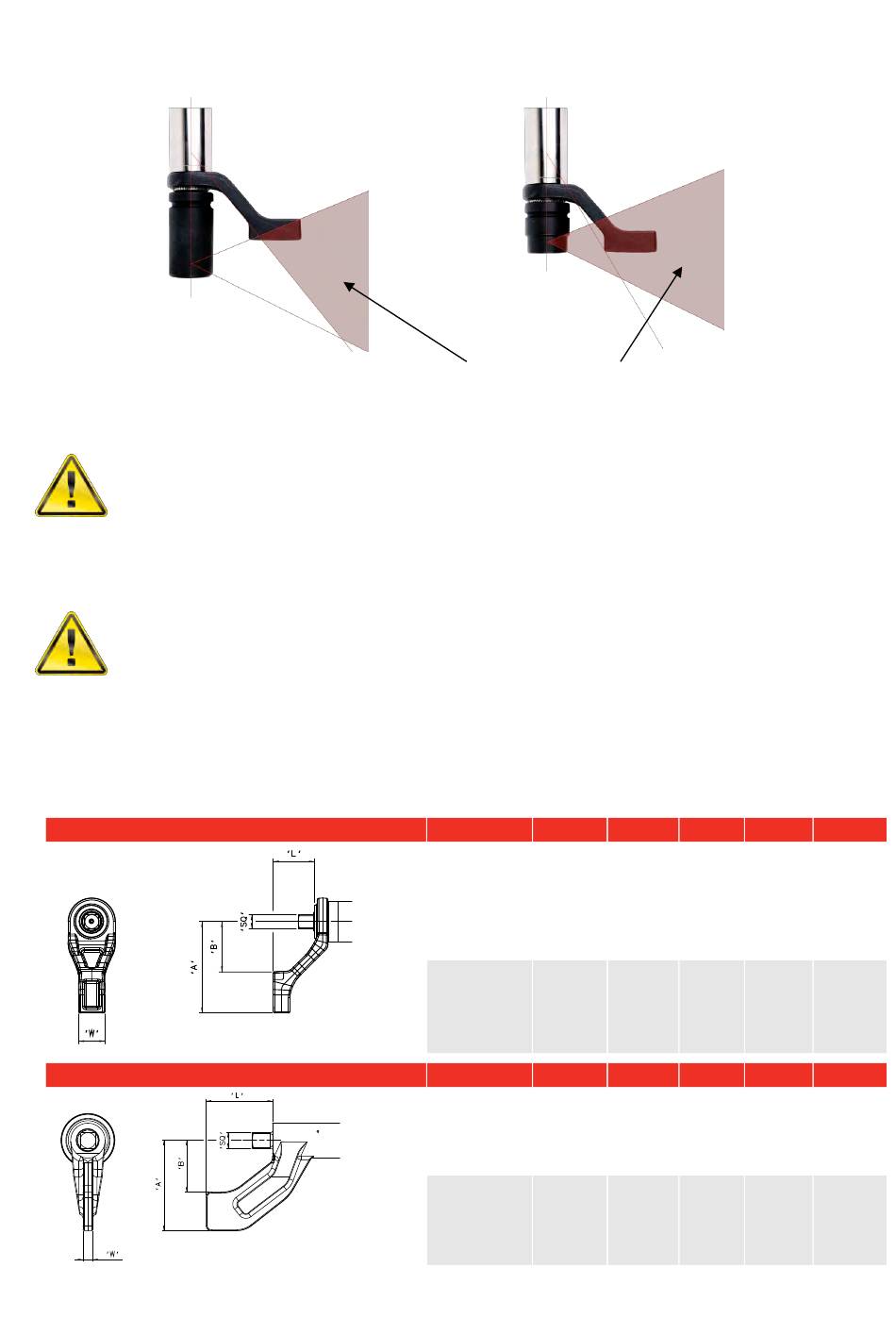

Il est impératif que la barre de réaction repose perpendiculairement sur un objet ou sur une surface solide
proche de la fixation à serrer. La zone de contact doit se trouver dans la zone hachurée de la figure 2 et être la
plus large possible.
Douille Ultra
Longue
AVERTISSEMENT :
Pour les applications spéciales ou lorsque des douilles particulièrement profondes doivent être utilisées, la
barre standard peut être rallongée, mais uniquement dans les limites indiquées à la figure 2. D'autres
dispositifs de réaction sont disponibles.
AVERTISSEMENT :
Les extensions pour carré d'entraînement standard NE DOIVENT PAS être utilisées sous peine d'endommager
gravement l'entraînement de sortie de l'outil. Une gamme d'extensions pour embouts est disponible pour les
applications où l'accès est difficile. Elles sont conçues de façon à supporter correctement l'entraînement final.
Les dimensions des barres de réaction standard sont indiquées dans le tableau suivant :
Barres De Réaction (Standard)
Barres De Réaction (PTME)
Le couple de réaction doit être pris dans les zones hachurées uniquement.
FIGURE 2 – Champ De Réaction Sûr
VEILLER À CE QUE LE BRAS DE RÉACTION NE SOIT UTILISÉ QUE
DANS LES LIMITES INDIQUÉES À LA FIGURE 2.
LE NON-RESPECT DES LIMITES INDIQUÉES À LA FIGURE 2, LORS
DE LA MODIFICATION DES BRAS DE RÉACTION STANDARD, PEUT
ENTRAÎNER L'USURE PRÉMATURÉE OU LA DÉTÉRIORATION DE
L'OUTIL.
Douille De
Longueur Standard
Outil 'L'
PTM-52 60
PTM-72 75
Outil 'L'
PTME-72
80.5
(1000 N·m)
PTME-72
51.5
(2000 N·m)
'A' 'B' 'W'
131 71 35
165 91 48
'A' 'B' 'W'
110 63 12
110 62 16
'SQ'
3/4"
1"
'SQ'
3/4"
1"
