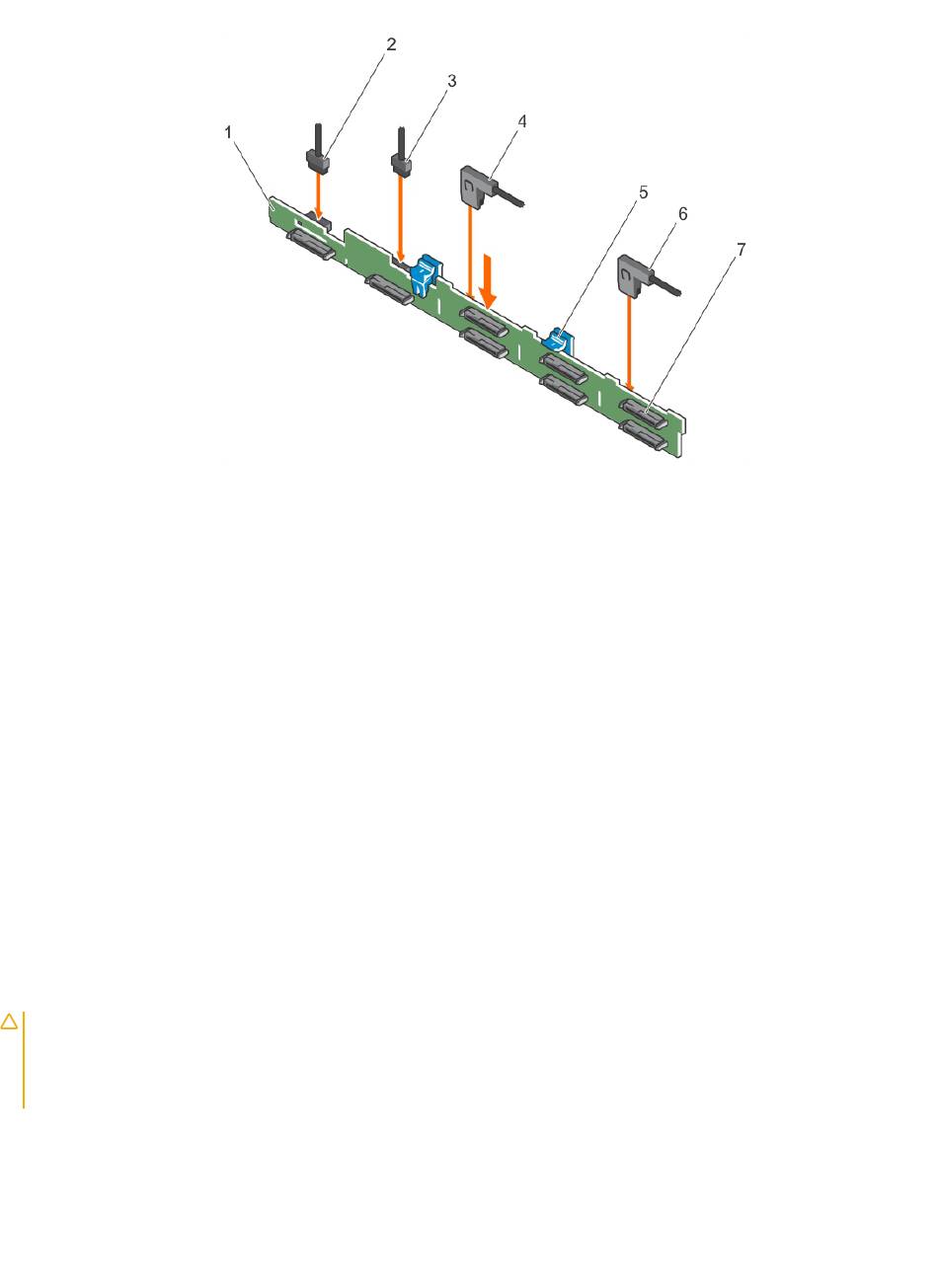

Figure 93. Installation du fond de panier des huit SAS/SATA de 2,5 pouces
1 Fond de panier de disque dur/SSD
3 câble de transmission du fond de panier
5 patte de dégagement (2)
7 connecteur de disque dur/SSD (8)
Étapes suivantes
1 Installez les disques durs à leur emplacement d'origine.
2 Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.
Liens connexes
Installation d'un support de disque dur remplaçable à chaud

Assemblage du panneau de commande

Cette section fournit des informations sur le retrait ou l'installation de l'assemblage du panneau de commande LCD.

Retrait de l'assemblage du panneau de commande LCD

Prérequis
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez
que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les
instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage provoqué
par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies
avec votre produit.
1 Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité.
2 Suivez la procédure décrite dans la section Avant une intervention à l'intérieur du système.
3 Munissez-vous d'un tournevis cruciforme Phillips n° 2.
2 câble d'alimentation du fond de panier
4 connecteur de câble SAS_A
6 connecteur de câble SAS_B
Installation et retrait des composants du système 143
