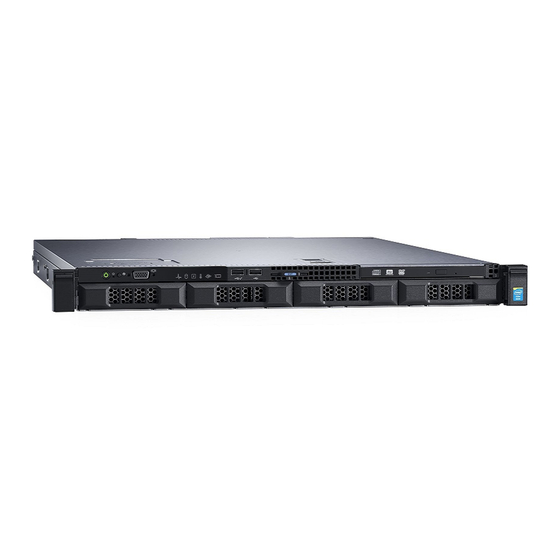

Dell PowerEdge R330
Manuel du propriétaire
Modèle réglementaire: E34S Series
Type réglementaire: E34S001

Publicité

Table des Matières
loading

Manuels Connexes pour Dell PowerEdge R330

Sommaire des Matières pour Dell PowerEdge R330

  • Page 1 Dell PowerEdge R330 Manuel du propriétaire Modèle réglementaire: E34S Series Type réglementaire: E34S001...
  • Page 2 Copyright © 2017 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et d'autres marques de commerce sont des marques de commerce de Dell Inc. ou de ses filiales. Les autres marques de commerce peuvent être des marques de commerce déposées par leurs propriétaires respectifs.

  • Page 3: Table Des Matières

    Table des matières 1 À propos du système............................9 Configurations prises en charge sur les systèmes PowerEdge R330................ 10 Voyants et caractéristiques du panneau avant......................11 Fonctionnalités de l’écran LCD..........................15 Voyants et caractéristiques du panneau arrière......................16 Voyants de diagnostic..............................17 Voyants de diagnostic du panneau avant.........................17...
  • Page 4 À propos du Gestionnaire d’amorçage.......................... 50 Affichage du Gestionnaire d’amorçage........................50 Menu principal du Gestionnaire d’amorçage......................51 À propos de Dell Lifecycle Controller..........................51 Modification de la séquence d’amorçage........................51 Choix du mode de démarrage de l'système........................51 Création d’un mot de passe d’système et de configuration..................52 Utilisation du mot de passe de votre système pour sécuriser votre système............
  • Page 5 Installation du capot du système..........................59 À l’intérieur du système..............................61 Commutateur d’intrusion..............................64 Retrait du commutateur d’intrusion.........................64 Installation du commutateur d’intrusion........................65 Carénage de refroidissement............................66 Retrait du carénage de refroidissement........................66 Installation du carénage de refroidissement......................67 Mémoire système................................68 Consignes générales pour l’installation des barrettes de mémoire..............69 Exemples de configurations de mémoire........................
  • Page 6 Remise en place de la clé de mémoire USB interne en option................100 Cartes d’extension et carte de montage pour cartes d’extension................101 Consignes d’installation des cartes d’extension....................101 Retrait de la carte de montage pour carte d’extension..................102 Installation de la carte de montage pour carte d’extension.................103 Retrait d’une carte d’extension..........................104 Installation d’une carte d’extension........................
  • Page 7 Quand utiliser les diagnostics intégrés du système....................161 Exécution des diagnostics intégrés du système à partir du Gestionnaire d’amorçage........161 Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller........162 Commandes du diagnostic du système......................... 162 8 Cavaliers et connecteurs..........................163 Paramètres des cavaliers de la carte système......................
  • Page 8 10 Obtention d'aide............................179 Contacter Dell................................. 179 Commentaires sur la documentation..........................179 Accès aux informations sur le système en utilisant le Quick Resource Locator (QRL)..........179 Table des matières...

  • Page 9: Propos Du Système

    À propos du système Dell PowerEdge R330 est un serveur rack à un seul logement et prend en charge la configuration matérielle suivante : Composant Quantité Processeur Le serveur prend en charge un processeur de ces gammes de produits •...

  • Page 10: Configurations Prises En Charge Sur Les Systèmes Poweredge R330

    Configurations prises en charge sur les systèmes PowerEdge R330 Figure 1. Vue du système avec les configurations prises en charge À propos du système...

  • Page 11: Voyants Et Caractéristiques Du Panneau Avant

    Voyants et caractéristiques du panneau avant Figure 2. Fonctions et voyants du panneau avant - châssis à disques durs de 3,5 pouces remplaçables à chaud Tableau 1. Fonctions et voyants du panneau avant - châssis à quatre disques durs de 3,5 pouces remplaçables à chaud Élément Voyant, bouton ou connecteur Icône Description...
  • Page 12 Fonctionne comme un port USB ou fournit l’accès aux fonctionnalités USB iDRAC d’iDRAC Direct. Pour plus d’informations, consultez le Guide d’utilisation d’iDRAC sur Dell.com/idracmanuals. Connecteur USB Vous permet d’insérer des périphériques USB dans le système. Le port est conforme à USB 2.0.
  • Page 13 Fonctionne comme un port USB ou fournit l’accès aux USB iDRAC fonctionnalités d’iDRAC Direct. Pour plus d’informations, consultez le Guide d’utilisation d’iDRAC sur Dell.com/idracmanuals. Connecteur USB Vous permet d’insérer des périphériques USB dans le système. Le port est conforme à USB 2.0.
  • Page 14 Figure 4. Fonctions et voyants du panneau avant - châssis à quatre disques durs câblés de 3,5 pouces remplaçables à chaud Tableau 3. Fonctions et voyants du panneau avant - châssis à quatre disques durs câblés de 3,5 pouces remplaçables à chaud Élément Voyant, bouton ou connecteur Icône...

  • Page 15: Fonctionnalités De L'écran Lcd

    Le panneau LCD fournit des informations système et des messages d’état et d’erreur indiquant si le système fonctionne correctement ou s’il requiert une intervention. Pour plus d’informations sur les messages d’erreur, voir le Guide de référence des messages d’événement et d’erreur Dell sur Dell.com/openmanagemanuals >OpenManage software. •...

  • Page 16: Voyants Et Caractéristiques Du Panneau Arrière

    Voyants et caractéristiques du panneau arrière Figure 6. Voyants et caractéristiques du panneau arrière Tableau 4. Voyants et caractéristiques du panneau arrière Élément Voyant, bouton ou connecteur Icône Description Connecteur série Permet de connecter un périphérique série au système. Logement de carte vFlash (en Vous permet de connecter la carte vFlash.

  • Page 17: Voyants De Diagnostic

    • Lorsque l’système est sous rencontré. Pour plus d’informations sur les messages tension. d’erreur, voir le Dell Event and Error Messages Reference • Lorsque l’système est en mode Guide (Guide de référence des messages d’événement et veille.

  • Page 18: Codes Des Voyants Du Disque Dur

    Icône Description État Mesure corrective Voyant de Le voyant clignote en orange si Assurez-vous qu'aucune des conditions suivantes température l’système rencontre une erreur de n'existe : température (par exemple, une • Un ventilateur de refroidissement a été retiré ou est température ambiante en dehors des défectueux.

  • Page 19: Codes Des Voyants De Carte Réseau

    Tableau 6. Codes des voyants du disque dur Comportement du voyant d’état du disque État Clignote en vert deux fois par seconde Identification du disque ou préparation au retrait. Éteint Disque prêt pour insertion ou retrait. REMARQUE : Le voyant d’état des disques reste éteint jusqu’à ce que tous les disques soient initialisés après la mise sous tension de l’système.

  • Page 20: Codes Des Voyants Du Module Sd Interne Double

    Tableau 7. Voyants de carte réseau Convention État État Les voyants de liaison et d'activité sont éteints La carte réseau n'est pas connectée au réseau. Le voyant de liaison est vert La carte réseau est connectée à un réseau valide à la vitesse de débit de port maximale (1 Gbps ou 10 Gbps).

  • Page 21: Codes Du Voyant Du Bloc D'alimentation Redondant

    Figure 9. Voyant d’iDRAC Direct Voyant d’état d’iDRAC Direct Le tableau des voyants DEL d'iDRAC Direct répertorie l’activité d’iDRAC Direct lors de la configuration d’iDRAC Direct à l'aide du port de gestion (Importation XML USB). Tableau 9. Voyants LED d'iDRAC Direct Convention Comportement du État...
  • Page 22 Dans ce cas, il vous faudra revenir à la version précédente du micrologiciel du bloc d’alimentation à l’aide du Dell Lifecycle Controller. Pour plus d’informations, consultez le Dell Lifecycle Controller User’s Guide (Guide d’utilisation du Dell Lifecycle Controller) disponible à...

  • Page 23: Localisation Du Numéro De Service De Votre Système

    à l'avant du système accessible en tirant la languette sur la plaquette d'informations. Les informations peuvent également se trouver sur une étiquette autocollante située sur le châssis du système. Dell utilise ces informations pour diriger les appels d'assistance vers le technicien pertinent.

  • Page 24: Ressources De Documentation

    Gestion de votre système Pour plus d’informations sur le logiciel de gestion Dell.com/openmanagemanuals des systèmes fourni par Dell, voir le manuel « Dell OpenManage Systems Management Overview » (Guide de présentation de la gestion des systèmes Dell OpenManage).
  • Page 25 User’s Guide (Guide d’utilisation de Dell EMC SupportAssist pour les entreprises). Pour comprendre les fonctionnalités de Dell Dell.com/idracmanuals Lifecycle Controller, voir le Dell Lifecycle Controller User’s Guide (Guide d’utilisation du Dell Life Cycle Controller). Pour plus d’informations sur les programmes Dell.com/openmanagemanuals partenaires d’Enterprise Systems Management, voir les documents de gestion des systèmes...

  • Page 26: Spécifications Techniques

    Spécifications techniques Dimensions du châssis Cette section décrit les dimensions physiques du système. Figure 11. Dimensions du châssis du système PowerEdge R330 Tableau 13. Dimensions du système Dell PowerEdge R330 Z (avec le Z (sans le Za (avec le Za (sans le...

  • Page 27: Spécifications Du Processeur

    Spécifications du processeur Processeur Spécification Type Le système PowerEdge R330 prend en charge n’importe quel processeur parmi ceux répertoriés ci-dessous : • Série Intel E3-1200 v5 ou v6 • Série Intel Core i3 6100 • Série Intel Celeron G3900 •...

  • Page 28: Caractéristiques De L'alimentation

    La mise à niveau à partir d’un contrôleur intégré ou d’un contrôleur RAID logiciel vers un contrôleur matériel n’est pas prise en charge. Caractéristiques du lecteur Disques durs Le système PowerEdge R330 prend en charge les disques SSD (Solid State Drive) et les disques durs SAS, SATA, et SAS near-line. Disques Spécification Systèmes à huit Jusqu’à...

  • Page 29: Lecteur Optique

    USB 3.0 Ports NIC Le système PowerEdge R330 prend en charge deux ports de carte réseau (NIC) de 10/100/1 000 Gbits/s sur le panneau arrière. iDRAC8 Le système PowerEdge R330 prend en charge une connectivité Ethernet 1 GbE en option sur la carte du port iDRAC Enterprise.

  • Page 30: Ports Vga

    Ports VGA Le port Video Graphic Array (VGA) permet de connecter le système à un écran VGA. Le système PowerEdge R330 prend en charge deux ports VGA à 15 broches une chacune sur les panneaux avant et arrière. Carte SD vFlash Le système PowerEdge R330 prend en charge une carte mémoire vFlash SD en option sur la carte du port iDRAC Enterprise.

  • Page 31: Spécifications Environnementales

    Les blocs d’alimentation non redondants ne sont pas pris en charge. de fonctionnement • Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge. • N’effectuez pas de démarrage à froid en dessous de 5 °C (40 °F).
  • Page 32 Humidité relative Spécifications Stockage 5 % à 95 % d’humidité relative et point de condensation maximal de 33 °C (91 °F). L'atmosphère doit être en permanence sans condensation. En fonctionnement De 10 % à 80 % d’humidité relative et point de condensation maximal de 29 °C (84,2 °F). Vibration Spécifications maximale...
  • Page 33 Contamination Spécifications particulaire • Les poussières résiduelles présentes dans l'air doivent avoir un point déliquescent inférieur à une humidité relative de 60%. REMARQUE : S'applique aux environnements avec et sans data center. Contamination Spécifications gazeuse Vitesse de corrosion <300 Å/mois d'après la Classe G1 telle que définie par ANSI/ISA71.04-1985. d’éprouvette de cuivre Vitesse de corrosion...

  • Page 34: Installation Et Configuration Initiales Du Système

    L'iDRAC (Integrated Dell Remote Access Controller) est conçu pour améliorer la productivité des administrateurs de l'système et la disponibilité générale des systèmes Dell EMC. L'iDRAC signale aux administrateurs les incidents de l'système, les aide à gérer l'système à distance et réduit le besoin d'accéder physiquement à l'système.

  • Page 35: Options D'installation Du Système D'exploitation

    Vous devez disposer des références de l'iDRAC pour vous connecter à l'iDRAC. Pour plus d'informations sur l'ouverture d'une session sur iDRAC et sur les licences iDRAC, consultez le Guide d'utilisation d'Integrated Dell Remote Access Controller (Integrated Dell Remote Access Controller User's Guide) à l'adresse Dell.com/idracmanuals.
  • Page 36 À l’aide de Dell OpenManage Deployment Toolkit (DTK) Dell.com/openmanagemanuals Téléchargement des pilotes et du micrologiciel Dell vous recommande de télécharger et d’installer la dernière version du BIOS, des pilotes et du micrologiciel de gestion des systèmes sur votre système. Prérequis Assurez-vous d'effacer la mémoire cache du navigateur Web avant de télécharger les pilotes et le micrologiciel.

  • Page 37: Applications De Gestion Pré-Système D'exploitation

    Touches de navigation • Configuration du système • À propos du Gestionnaire d’amorçage • À propos de Dell Lifecycle Controller • Modification de la séquence d’amorçage • Choix du mode de démarrage de l'système • Création d’un mot de passe d’système et de configuration •...

  • Page 38: Configuration Du Système

    UEFI (Unified Extensible Firmware Interface) Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l’aide de l’utilitaire de configuration iDRAC. Pour plus d’informations sur cet utilitaire, consultez le guide d’utilisation d’iDRAC intitulé Integrated Dell Remote Access Controller User’s Guide sur Dell.com/ idracmanuals.

  • Page 39: Détails Des Informations Sur Le Système

    Option Description System Information Spécifie les informations sur le système telles que le nom du modèle du système, la version du BIOS et le numéro (Informations sur le de série. système) Memory Settings Spécifie les informations et les options relatives à la mémoire installée. (Paramètres de mémoire) Processor Settings...

  • Page 40: Détails Des Paramètres De La Mémoire

    Option Description Le numéro de Spécifie le numéro de service de l'système. service du système Fabricant du Spécifie le nom du fabricant de l'système. système Coordonnées du Spécifie les coordonnées du fabricant de l'système. fabricant du système Version CPLD du Spécifie la version actuelle du micrologiciel du circuit logique programmable complexe (CPLD) de l'système.
  • Page 41 Cette option est disponible uniquement sur certaines SKU des processeurs. X2Apic Mode Permet d’activer ou de désactiver le mode Intel X2Apic. Dell Controlled Contrôle la technologie Turbo. Activez cette option uniquement lorsque le System Profile (Profil du système) est Turbo défini sur Performance.

  • Page 42: Détails Des Paramètres Sata

    Option Description Option Description Family-Model- Spécifie la famille, le modèle et la version du processeur tels que définis par Intel. Stepping (Famille- Modèle-Version) Marque Spécifie le nom de marque. Level 2 Cache Spécifie la taille de la mémoire cache L2. (Cache de niveau Level 3 Cache Spécifie la taille de la mémoire cache L3.

  • Page 43: Détails Des Paramètres D'amorçage

    Option Description Port C Pour le mode AHCI ou RAID, la prise en charge du BIOS est toujours activée. Option Description Model (Modèle) Spécifie le modèle de lecteur du périphérique sélectionné. Drive Type (Type Spécifie le type du lecteur connecté au port SATA. de lecteur) Capacity Spécifie la capacité...

  • Page 44: Informations Détaillées De L'écran Network Settings (Paramètres Réseau)

    Option Description Boot Mode (Mode Permet de définir le mode d’amorçage de l'système. d'amorçage) PRÉCAUTION : Le changement du mode de démarrage peut empêcher le démarrage de l'système si le système d'exploitation n'a pas été installé selon le même mode de démarrage. Si le système d'exploitation prend en charge l'UEFI, vous pouvez définir cette option sur UEFI.

  • Page 45: Détails Des Périphériques Intégrés

    Détail de l’écran UEFI iSCSI Settings L’écran iSCSI Settings (Paramètres iSCSI) permet de modifier les paramètres des périphériques iSCSI. Les options de paramètres iSCSI sont disponibles uniquement en mode d’amorçage UEFI. Le BIOS ne contrôle pas les paramètres réseau en mode d’amorçage BIOS. Pour ce dernier, les paramètres réseau sont gérés par la ROM en option du contrôleur réseau.

  • Page 46: Détails De La Communication Série

    Option Description I/O Snoop Holdoff Sélectionne le nombre de cycles. L’I/O PCI peut refuser les requêtes de surveillance provenant du CPU pour lui Response laisser suffisamment de temps pour terminer sa propre écriture sur LLC. Ce paramètre peut améliorer les performances sur des charges de travail où...

  • Page 47: Détails Des Paramètres Du Profil Du Système

    Option Description External Serial Permet d’associer le connecteur série externe au périphérique série 1, au périphérique série 2 ou au périphérique Connector d’accès à distance à l’aide de cette option. (Connecteur série externe) REMARQUE : Seul le périphérique série 2 (Serial Device 2) peut être associé aux connectivités SOL (Serial Over LAN).

  • Page 48: Informations Détaillées System Security Settings (Paramètres De Sécurité Du Système)

    Option Description Le mode dynamique permet au processeur d’optimiser l’alimentation entre les cœurs et de passer en mode hors cœurs pendant l’exécution. L’optimisation de la fréquence hors cœurs pour économiser de l’énergie ou optimiser les performances est influencée par le paramètre de l’option Energy Efficiency Policy (Stratégie d’efficacité énergétique).
  • Page 49 Option Description Intel TXT Active ou désactive le mode Intel Trusted Execution Technology (TXT) option. Pour activer Intel TXT, l'option Virtualization Technology (Technologie de virtualisation) doit être activée et l'option TPM Security (Sécurité du module TPM) doit être activée avec les mesures de pré-amorçage. Par défaut, l’option est réglée sur 1x. Power Button Vous permet d'activer ou de désactiver le bouton d’alimentation sur l'avant de l’système Par défaut, l’option est réglée sur Activé.

  • Page 50: Détails Des Paramètres Divers

    Détails des Paramètres divers Le détail de l’écran Miscellaneous Settings (Paramètres divers) est le suivant : Option Description System Time Permet de régler l’heure de l'système. System Date Permet de régler la date de l'système. Asset Tag Indique le numéro d’inventaire et permet de le modifier à des fins de sécurité et de suivi. Keyboard NumLock Vous permet de définir si l’système démarre avec la fonction Verr Num activée ou désactivée.

  • Page 51: Menu Principal Du Gestionnaire D'amorçage

    À propos de Dell Lifecycle Controller Dell Lifecycle Controller permet d’effectuer des tâches telles que la configuration du BIOS et des paramètres matériels, le déploiement d’un système d’exploitation, la mise à jour des pilotes, la modification des paramètres RAID et l’enregistrement de profils matériels. Pour plus d’informations sur Dell Lifecycle Controller, consultez la documentation disponible sur Dell.com/idracmanuals.

  • Page 52: Création D'un Mot De Passe D'système Et De Configuration

    DOS et 32 bits ne prennent pas en charge l'UEFI et ne peuvent être installés qu'à partir du mode d'amorçage BIOS. • pour obtenir les dernières informations sur les systèmes d'exploitation pris en charge, rendez-vous sur le site Dell.com/ossupport. Création d’un mot de passe d’système et de configuration Prérequis...

  • Page 53: Utilisation Du Mot De Passe De Votre Système Pour Sécuriser Votre Système

    Utilisation du mot de passe de votre système pour sécuriser votre système À propos de cette tâche Si vous avez attribué un mot de passe de configuration, l'système l'accepte également en tant que mot de passe d'système alternatif. Étapes Mettez sous tension ou redémarrez votre système. Saisissez le mot de passe d'système, puis appuyez sur la touche Entrée.

  • Page 54: Utilisation Avec Un Mot De Passe De Configuration Activé

    Gestion des systèmes intégrés Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie de l’système. Lifecycle Controller peut être démarré pendant la séquence d’amorçage et peut fonctionner indépendamment du système d’exploitation.

  • Page 55: Modification Des Paramètres Thermiques

    Modification des paramètres thermiques L’utilitaire Paramètres iDRAC vous permet de sélectionner et de personnaliser les paramètres de contrôle thermique pour votre système. Cliquez sur iDRAC Settings (Paramètres iDRAC) > Thermal (Thermique). Sous SYSTEM THERMAL PROFILE (PROFIL THERMIQUE DU SYSTÈME) > Thermal Profile (Profil thermique), sélectionnez l'une des options suivantes : •...

  • Page 56: Installation Et Retrait Des Composants Du Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 57: Outils Recommandés

    Mettez l’système sous tension, y compris les périphériques connectés. Liens connexes Installation du cadre avant optionnel Installation du capot du système Outils recommandés Vous avez besoin des outils suivants pour effectuer les procédures de retrait et d’installation : • Tournevis cruciforme Phillips n° 2 •...

  • Page 58: Installation Du Cadre Avant Optionnel

    Installation du cadre avant optionnel Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Étapes Identifiez et retirez la clé du cadre. REMARQUE : La clé du cadre est fixée à l’arrière du cadre. Accrochez l'extrémité droite du cadre au châssis. Fixez l'extrémité...

  • Page 59: Installation Du Capot Du Système

    Le capot du système glisse en arrière et libère ses languettes des fentes situées sur le châssis. Saisissez le capot de chaque côté et soulevez-le pour le retirer du système. Figure 14. Retrait du capot du système Verrou du loquet de dégagement loquet capot du système Étape suivante...
  • Page 60 Figure 15. Installation du capot du système Verrou du loquet de dégagement loquet capot du système Étapes suivantes Le cas échéant, installez le cadre avant. Rebranchez les périphériques et branchez le système sur la prise secteur. Mettez le système sous tension, y compris les périphériques connectés. Suivez la procédure décrite dans la section Après une intervention à...

  • Page 61: À L'intérieur Du Système

    À l’intérieur du système Figure 16. Intérieur du système : avec quatre disques durs remplaçables à chaud de 3,5 pouces fond de panier de disque dur Carte intermédiaire bloc d’alimentation (2) carte de montage pour carte d’extension Supports de barrette de mémoire le processeur carte système ventilateur de refroidissement (4)
  • Page 62 Figure 17. Intérieur du système : avec huit disques durs de 2,5 pouces lecteur optique (en option) fond de panier de disque dur Carte intermédiaire bloc d’alimentation (2) carte de montage pour carte d’extension Support de barrette de mémoire (4) le processeur carte système ventilateur de refroidissement (4)
  • Page 63 Figure 18. Intérieur du système : avec quatre disques durs câblés de 3,5 pouces disque dur (4) Carte intermédiaire bloc d’alimentation (2) carte de montage pour carte d’extension Support de barrette de mémoire (4) le processeur carte système ventilateur de refroidissement (4) l'interrupteur d'intrusion Lecteur optique en option ou ssd 1,8 pouce (en option) assemblage du panneau de commande...

  • Page 64: Commutateur D'intrusion

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 65: Installation Du Commutateur D'intrusion

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 66: Carénage De Refroidissement

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 67: Installation Du Carénage De Refroidissement

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 68: Mémoire Système

    Étape suivante Suivez la procédure décrite dans la section Après une intervention à l’intérieur de l’système. Mémoire système Votre système prend en charge des barrettes DDR4 ECC sans mémoire tampon (UDIMMs). REMARQUE : MT/s indique la vitesse des barrettes de mémoire en méga-transferts par seconde. La fréquence de fonctionnement d’un bus mémoire peut être de 1 600 MT/s, 1 866 MT/s, 2 133 MT/s ou 2 400 MT/s, en fonction des facteurs suivants : •...

  • Page 69: Consignes Générales Pour L'installation Des Barrettes De Mémoire

    Tableau 20. Populations de mémoire et fréquences de fonctionnement pour les configurations prises en charge Type de barrettes de mémoire Barrettes de mémoire Fréquence de Rangées maximum de barrettes de installées par canal fonctionnement (en MT/s) mémoire par canal 1,2 V ECC (UDIMM) 1 600, 1 866, 2 133, 2 400 Une rangée ou deux rangées...
  • Page 70 Capacité du Taille de la Nombre de Rangée, organisation et Remplissage des bancs de mémoire système remplie mémoire (en barrettes de fréquence des barrettes de (en Go) mémoire mémoire 2R, x8, 2400 MT/s 1R, x8, 2400 MT/s 1R, x8, 2133 MT/s 2R, x8, 2133 MT/s 1R, x8, 1866 MT/s 2R, x8, 1866 MT/s...

  • Page 71: Retrait D'une Barrette De Mémoire

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 72: Installation D'une Barrette De Mémoire

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 73: Disques Durs

    512e and 4Kn Disk Formats (Formats de disque 512e et 4Kn) et le document 4K Sector HDD FAQ (Questions fréquentes sur les disques durs à secteurs 4K), consultables sur Dell.com/poweredgemanuals. Installation et retrait des composants du système...

  • Page 74: Configurations De Disques Durs Prises En Charge

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 75: Installation D'un Cache De Disque Dur De 2,5 Pouces

    Figure 26. Retrait d’un cache de disque dur de 2,5 pouces cache de disque dur bouton de dégagement Étape suivante Le cas échéant, installez le cadre avant. Liens connexes Retrait du cadre avant en option. Installation du cadre avant optionnel Installation d’un cache de disque dur de 2,5 pouces Prérequis Suivez les consignes de sécurité...

  • Page 76: Retrait D'un Cache De Disque Dur 3,5 Pouces

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 77: Retrait D'un Support De Disque Dur Câblé De 3,5 Pouces

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 78: Installation D'un Support De Disque Dur Câblé De 3,5 Pouces

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 79: Retrait D'un Disque Dur Câblé Installé Dans Un Support

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 80: Installation D'un Disque Dur Câblé Installé Dans Un Support

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 81: Retrait D'un Support De Disque Dur Remplaçable À Chaud

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 82: Installation D'un Support De Disque Dur Remplaçable À Chaud

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 83 PRÉCAUTION : Lorsqu’un disque dur remplaçable à chaud est installé et que le système est mis sous tension, le disque dur commence automatiquement à se reconstruire. Veillez strictement à ce que le disque dur de remplacement soit vierge ou contienne des données que vous souhaitez écraser. Les éventuelles données présentes sur le disque dur de remplacement sont immédiatement perdues après l'installation du disque.

  • Page 84: Retrait D'un Ssd De 1,8 Pouce En Option

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 85: Installation D'un Ssd De 1,8 Pouce En Option

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 86 Figure 38. Installation des disques SSD de 1,8 pouce dans le plateau plateau SSD Languettes situées sur le plateau Patte de dégagement SSD Appuyez sur la patte de dégagement du disque dur SSD située sur le plateau du disque dur SSD, puis faites glisser le disque dur SSD sous les languettes situées sur le plateau.

  • Page 87: Retrait D'un Disque Dur 2,5 Pouces Depuis Un Adaptateur De Disque Dur 3,5 Pouces

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 88 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 89 Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 90: Retrait D'un Disque Dur Remplaçable À Chaud Installé Dans Un Support De Disque Dur

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 91: Installation D'un Disque Dur Remplaçable À Chaud Dans Un Support De Disque Dur Remplaçable À Chaud

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 92: Lecteur Optique (En Option)

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 93: Installation Du Lecteur Optique Optionnel

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 94: Ventilateurs De Refroidissement

    Étapes Alignez le lecteur optique avec le logement de lecteur optique situé à l’avant du châssis. Faites glisser le lecteur optique dans le logement jusqu'à ce que le loquet s'enclenche. Connectez les câbles d’alimentation et de données à l’arrière du lecteur optique. Acheminez les câbles d’alimentation et de données à...

  • Page 95: Retrait D'un Cache De Ventilateur De Refroidissement

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 96: Installation D'un Cache De Ventilateur De Refroidissement

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 97: Retrait D'un Ventilateur De Refroidissement

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 98: Installation D'un Ventilateur De Refroidissement

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 99: Clé De Mémoire Usb Interne (En Option)

    Figure 52. Installation d’un ventilateur de refroidissement Étapes suivantes Installez le carénage de refroidissement. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Liens connexes Retrait d’un cache de ventilateur de refroidissement Retrait du carénage de refroidissement Installation du carénage de refroidissement Clé...

  • Page 100: Remise En Place De La Clé De Mémoire Usb Interne En Option

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 101: Cartes D'extension Et Carte De Montage Pour Cartes D'extension

    Étapes suivantes Installez la carte de montage pour carte d’extension. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Lors de l’amorçage, appuyez sur F2 pour entrer dans le programme de configuration du système et vérifiez que le système détecte bien la clé...

  • Page 102: Retrait De La Carte De Montage Pour Carte D'extension

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 103: Installation De La Carte De Montage Pour Carte D'extension

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 104: Retrait D'une Carte D'extension

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 105 Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Suivez la procédure décrite dans la section Avant une intervention à l’intérieur du système. Déconnectez tous les câbles connectés à la carte d’extension ou à la carte de montage de carte d’extension. Si une carte de montage de carte d’extension est installée, retirez-la.

  • Page 106: Installation D'une Carte D'extension

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 107: Retrait De La Carte Perc Interne

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 108 Étapes Retirez la vis du verrou de carte PERC. Tournez le verrou de la carte PERC pour désenclencher le verrou de la carte PERC. Enfoncez le verrou de la carte PERC jusqu’à ce que la languette située sur le verrou de la carte PERC s’enclenche dans le logement sur le châssis.

  • Page 109: Installation De La Carte Perc Interne

    câble LED de la carte PERC Connecteur de la carte PERC connecteur du câble LED sur la carte système Étapes suivantes Installez la carte PERC interne. Installez la carte de montage pour carte d’extension. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Liens connexes Retrait de la carte de montage pour carte d’extension Installation de la carte de montage pour carte d’extension...

  • Page 110: Carte Sd Vflash (En Option)

    Elle émule les périphériques USB. Pour plus d’informations, consultez l’Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation d’iDRAC) disponible sur Dell.com/idracmanuals. Installation et retrait des composants du système...

  • Page 111: Retrait De La Carte Vflash Sd En Option

    Retrait de la carte vFlash SD en option Prérequis Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Localisez le logement de la carte SD vFlash à l'arrière du châssis. Étape Pour retirer la carte SD vFlash, appuyez sur la carte vers l’intérieur pour la dégager, puis retirez-la de son logement. Figure 64.

  • Page 112: Carte De Port Idrac (En Option)

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 113 Figure 66. Retrait de la carte des ports iDRAC port iDRAC Carte de port iDRAC Logement pour carte mémoire SD vFlash languettes situées sur le port iDRAC logements sur le châssis connecteur de la carte des ports iDRAC support de la carte des ports iDRAC Étapes suivantes Installez la carte de port iDRAC.

  • Page 114: Installation De La Carte Des Ports Idrac En Option

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 115: Module Sd Interne Double (En Option)

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 116: Installation D'une Carte Sd Interne (En Option)

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 117: Retrait Du Module Sd Double Interne Optionnel

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 118 Étapes Repérez le module SD interne double (IDSDM) sur la carte système. Pour localiser le connecteur du module SD interne double, reportez-vous à la section Connecteurs de la carte système. Tout en maintenant la languette de retrait, soulevez le module IDSDM hors du système. Figure 70.

  • Page 119: Installation Du Module Sd Interne Double En Option

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 120: Dissipateur Thermique Et Processeur

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 121: Retrait Du Processeur

    Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité. Si vous mettez à niveau votre système, téléchargez la dernière version du BIOS du système à partir du site Dell.com/support. Suivez ensuite les instructions contenues dans le fichier de téléchargement compressé pour installer la mise à jour sur votre système.
  • Page 122 Figure 73. Ouverture et fermeture du cadre de protection du processeur cadre de protection du processeur languette située sur le cadre de protection du processeur levier du support Installation et retrait des composants du système...

  • Page 123: Installation D'un Processeur

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 124 Munissez-vous d’un tournevis cruciforme Phillips n° 2. Si vous mettez à niveau votre système, téléchargez la dernière version du BIOS du système à partir du site Dell.com/support. Suivez ensuite les instructions contenues dans le fichier de téléchargement compressé pour installer la mise à jour sur votre système.
  • Page 125 Figure 75. Installation d’un processeur Levier d’éjection du support 1 angle de la broche 1 du processeur processeur logement (4) cadre de protection du processeur Levier d’éjection du support 2 socket processeur languette (4) Étapes suivantes REMARQUE : Assurez-vous d’installer le dissipateur de chaleur après l’installation du processeur. Le dissipateur de chaleur est indispensable pour maintenir des conditions de température adéquates.

  • Page 126: Installation D'un Dissipateur De Chaleur

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 127 Figure 76. Application de graisse thermique sur la partie supérieure du processeur processeur graisse thermique seringue de graisse thermique Placez le dissipateur de chaleur sur le processeur. Serrez l’une des quatre vis pour fixer le dissipateur de chaleur à la carte système. Répétez la procédure pour les deux autres vis.

  • Page 128: Blocs D'alimentation

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 129: Installation D'un Bloc D'alimentation Redondant

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 130: Retrait Du Cache De Bloc D'alimentation

    Étape Faites glisser le nouveau bloc d'alimentation dans le châssis jusqu'à ce qu'il s'emboîte complètement et que le loquet de dégagement s'enclenche. Figure 79. Installation d'un bloc d'alimentation redondant loquet connecteur d'alimentation poignée de l’unité d’alimentation Étapes suivantes Si vous avez débloqué le bras de gestion des câbles, ré-enclenchez-le. Pour plus d’informations sur le bras de retenue des câbles, voir la documentation du rack du système.

  • Page 131: Installation Du Cache De Bloc D'alimentation

    Figure 80. Retrait du cache de PSU Cache de bloc d’alimentation Baie de bloc d’alimentation Installation du cache de bloc d’alimentation N’installez le cache du bloc d’alimentation que sur la seconde baie du bloc d’alimentation. Prérequis PRÉCAUTION : Pour maintenir un niveau de refroidissement du système satisfaisant, vous devez installer un cache de bloc d’alimentation dans le second bloc d’alimentation si la configuration n’est pas redondante.

  • Page 132: Batterie Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 133: Fond De Panier De Disque Dur

    Retrait de la carte de montage pour carte d’extension Installation de la carte de montage pour carte d’extension Fond de panier de disque dur Selon la configuration de votre système, PowerEdge R330 prend en charge les éléments suivants : Installation et retrait des composants du système...

  • Page 134: Retrait Du Fond De Panier De Disque Dur

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 135 câble de transmission du fond de panier Connecteur SAS A sur le fond de panier connecteur de disque dur/SSD (4) Figure 85. Schéma de câblage : fond de panier des quatre disques durs de 3,5 pouces ou quatre disques durs SAS/SATA de 2,5 pouces carte intercalaire d’alimentation (PIB) connecteur du câble de transmission de la carte...
  • Page 136 Figure 86. Retrait du fond de panier à 8 disques durs SAS/SATA de 2,5 pouces fond de panier de disque dur/SSD câble d'alimentation du fond de panier câble de transmission du fond de panier connecteur du câble SAS A patte de dégagement (2) connecteur du câble SAS B Connecteur de disque dur ou SSD (8) Installation et retrait des composants du système...
  • Page 137 Figure 87. Schéma de câblage : fond de panier des huit SAS/SATA de 2,5 pouces avec carte PERC carte intercalaire d’alimentation (PIB) connecteur A sur la carte PERC connecteur B sur la carte PERC carte PERC connecteur du câble de transmission de la carte système Connecteur du câble d’alimentation du lecteur optique sur la carte système carte système...
  • Page 138 Figure 88. Schéma de câblage : quatre disques durs câblés de 3,5 pouces carte système Connecteur du lecteur optique SATA sur la carte système Connecteur SAS sur la carte système clip d’acheminement de câble lecteur optique Disque dur câblé (4) Connecteur d’alimentation du lecteur optique et du disque dur à...
  • Page 139 Figure 89. Schéma de câblage : quatre disques durs câblés de 3,5 pouces et carte PERC Connecteur d’alimentation du lecteur optique et du disque connecteur A sur la carte PERC dur à la carte système carte PERC carte système Connecteur du lecteur optique SATA sur la carte système clip d’acheminement de câble lecteur optique Disque dur câblé...
  • Page 140 Figure 90. Schéma de câblage : quatre disques durd câblés de 3,5 pouces câblés et deux disques durs SSD de 1,8 pouce Connecteur du câble d’alimentation du disque dur/SSD carte système sur la carte système Connecteur SATA de lecteur optique/lecteur SSD (solid Connecteur SATA0-3 sur la carte système state drive) sur la carte système connecteur SATA SSD sur la carte système...
  • Page 141 Figure 91. Schéma de câblage : quatre disques durs câblés de 3,5 pouces, deux disques durs SSD de 1,8 pouce et carte PERC Connecteur du câble d’alimentation du disque dur/SSD connecteur A sur la carte PERC sur la carte système carte PERC carte système Connecteur SATA de lecteur optique/lecteur SSD (solid...

  • Page 142: Installation Du Fond De Panier De Disque Dur

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 143: Assemblage Du Panneau De Commande

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 144 Étapes Débranchez les câbles de la carte du panneau de commande. PRÉCAUTION : Ne forcez pas lorsque vous retirez le panneau de commande, vous pourriez endommager les connecteurs. Tenez le bord supérieur du panneau de commande par les coins et tirez-le vers le haut jusqu’à ce que ses languettes se libèrent. Tirez le panneau de commande hors du châssis.

  • Page 145: Installation De L'assemblage Du Panneau De Commande Lcd

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 146 Aligner et installer la carte du panneau de commande LCD Fixez la carte avec des vis. Figure 96. Installation du panneau de commande LCD – châssis de quatre disques durs 3,5 pouces remplaçables à chaud Panneau de commande LCD encoches (6) clip de retenue du câble du module d’affichage câble du module d'affichage languettes du panneau de commande LCD (6)

  • Page 147: Retrait De L'assemblage Du Panneau De Commande Led

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 148: Installation De L'assemblage Du Panneau De Commande Led

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 149 Fixez la carte du panneau de commande avec les vis. Connectez tous les câbles à la carte du panneau de commande. Figure 100. Installation du module LED – châssis à quatre disques durs câblés Module LED vis (2) emplacement sur le châssis Figure 101.

  • Page 150: Carte Intercalaire D'alimentation

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 151: Installation De La Carte Intercalaire D'alimentation

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 152: Moule De Plate-Forme Sécurisé

    TPM installé annule la liaison cryptographique et il ne peut pas être réinstallé ou installé sur une autre carte système. REMARQUE : Il s’agit d’une unité remplaçable sur site (FRU). Les procédures de retrait et d’installation des FRU doivent être effectuées uniquement par des techniciens de maintenance agréés Dell . Installation et retrait des composants du système...

  • Page 153: Installation Du Module Tpm (Trusted Platform Module)

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 154: Carte Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 155 modules de mémoire câbles du ventilateur les cartes d'extension carte de montage pour carte d’extension le dissipateur de chaleur et le processeur carte de port iDRAC (si installée) module SD double interne (si installé) Étapes Débranchez tous les câbles de la carte système. PRÉCAUTION : Veillez à...
  • Page 156 Figure 105. Retrait de la carte système ergot (2) vis (8) carte système Étapes suivantes Installez la carte système. Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Liens connexes Retrait du carénage de refroidissement Retrait d’une barrette de mémoire Retrait d’un ventilateur de refroidissement Retrait d’une carte d’extension...

  • Page 157: Installation De La Carte Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 158 Figure 106. Installez la carte système ergot (2) vis (8) carte système Étapes suivantes Si besoin, installez le module TPM (Trusted Platform Module). Voir, la section Installation du module TPM (Trusted Platform). Réinstallez les composants suivants : carte de montage pour carte d’extension modules de mémoire le dissipateur de chaleur et le processeur carénage de refroidissement...
  • Page 159 Suivez la procédure décrite dans la section Après une intervention à l’intérieur du système. Importez votre licence iDRAC Enterprise (nouvelle ou existante). Pour en savoir plus, voir le Guide d’utilisation du Integrated Dell Remote Access Controller (iDRAC) sur Dell.com/idracmanuals. REMARQUE : Si vous utilisez la fonctionnalité...
  • Page 160 Cliquez sur OK. Importez votre licence iDRAC Enterprise nouvelle ou déjà existante. Pour en savoir plus, voir l’Integrated Dell Remote Access Controller User’s Guide (Guide d’utilisation de l’Integrated Dell Remote Access Controller) sur Dell.com/idracmanuals. Installation et retrait des composants du système...

  • Page 161: Utilisation Des Diagnostics Du Système

    Utilisation des diagnostics du système Si vous rencontrez un problème avec l’système, exécutez les diagnostics du système avant de contacter Dell pour obtenir une assistance technique. L’exécution des diagnostics du système permet de tester le matériel de votre système sans équipement supplémentaire ou risque de perte de données.

  • Page 162: Exécution Des Diagnostics Intégrés Du Système À Partir Du Dell Lifecycle Controller

    Exécution des diagnostics intégrés du système à partir du Dell Lifecycle Controller Au démarrage de l'système, appuyez sur F10. Sélectionnez Hardware Diagnostics (Diagnostics matériels)→ Run Hardware Diagnostics (Exécuter les diagnostics matériels). La fenêtre ePSA Pre-boot System Assessment (Évaluation du système au pré-amorçage ePSA) s'affiche, répertoriant tous les périphériques détectés dans l'système.

  • Page 163: Cavaliers Et Connecteurs

    Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 164: Connecteurs De La Carte Système

    Connecteurs de la carte système Figure 107. Connecteurs de la carte système Tableau 28. Connecteurs de la carte système Élément Connecteur Description FAN1 Connecteur du ventilateur de refroidissement BP_SIG Connecteur de signal du fond de panier CTRL_PNL Connecteur d'interface du panneau de commande PIB_CONN Connecteur d'alimentation R_INTRUSION...

  • Page 165: Désactivation D'un Mot De Passe Oublié

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 166: Dépannage De Votre Système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 167: Dépannage Des Défaillances De Démarrage De L'système

    Dépannage des défaillances de démarrage de l’système Si vous démarrez l’système en mode d’amorçage BIOS après l’installation du système d’exploitation à partir du Gestionnaire de démarrage UEFI, l’système se bloque. Vous devez démarrer le système dans le mode d’amorçage dans lequel vous avez installé le système d’exploitation.

  • Page 168: Dépannage D'idrac Direct (Configuration Xml Usb)

    Assurez-vous que votre périphérique de stockage USB est doté d’un système de fichiers NTFS ou FAT32 avec une seule partition. Vérifiez que l’appareil de stockage USB est correctement configuré. Pour plus d’informations sur la configuration de l’appareil de stockage USB, voir le guide d’utilisation d’iDRAC intitulé Integrated Dell Remote Access Controller User’s Guide sur Dell.com/ idracmanuals.

  • Page 169: Dépannage D'un Périphérique D'e/S Série

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 170: Dépannage D'une Système Endommagé

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 171: Dépannage De La Batterie De L'système

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 172: Problèmes De Bloc D'alimentation

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 173: Dépannage Des Ventilateurs De Refroidissement

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 174: Dépannage D'une Clé Usb Interne

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 175: Dépannage D'un Lecteur Optique

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 176: Dépannage D'un Disque Dur Ou Ssd

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 177: Dépannage D'un Contrôleur De Stockage

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

  • Page 178: Dépannage Des Processeurs

    Tout dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
  • Page 179 Contacter Dell Dell propose plusieurs possibilités de maintenance et de support en ligne ou par téléphone. Si vous ne disposez pas d’une connexion Internet active, vous trouverez les coordonnées sur votre facture d’achat, bordereau d’expédition, facture ou catalogue de produits Dell. La disponibilité...
  • Page 180 Numéro de service de votre système pour accéder rapidement à votre configuration matérielle spécifique et les informations de garantie • Un lien direct vers Dell pour contacter le support technique et les équipes commerciales Étapes Rendez-vous sur Dell.com/QRL pour accéder à votre produit spécifique ou Utilisez votre smartphone ou tablette pour balayer le QR code (Quick Ressource) spécifique à...

Table des Matières
