DITEC E1 Notice D'installation page 11

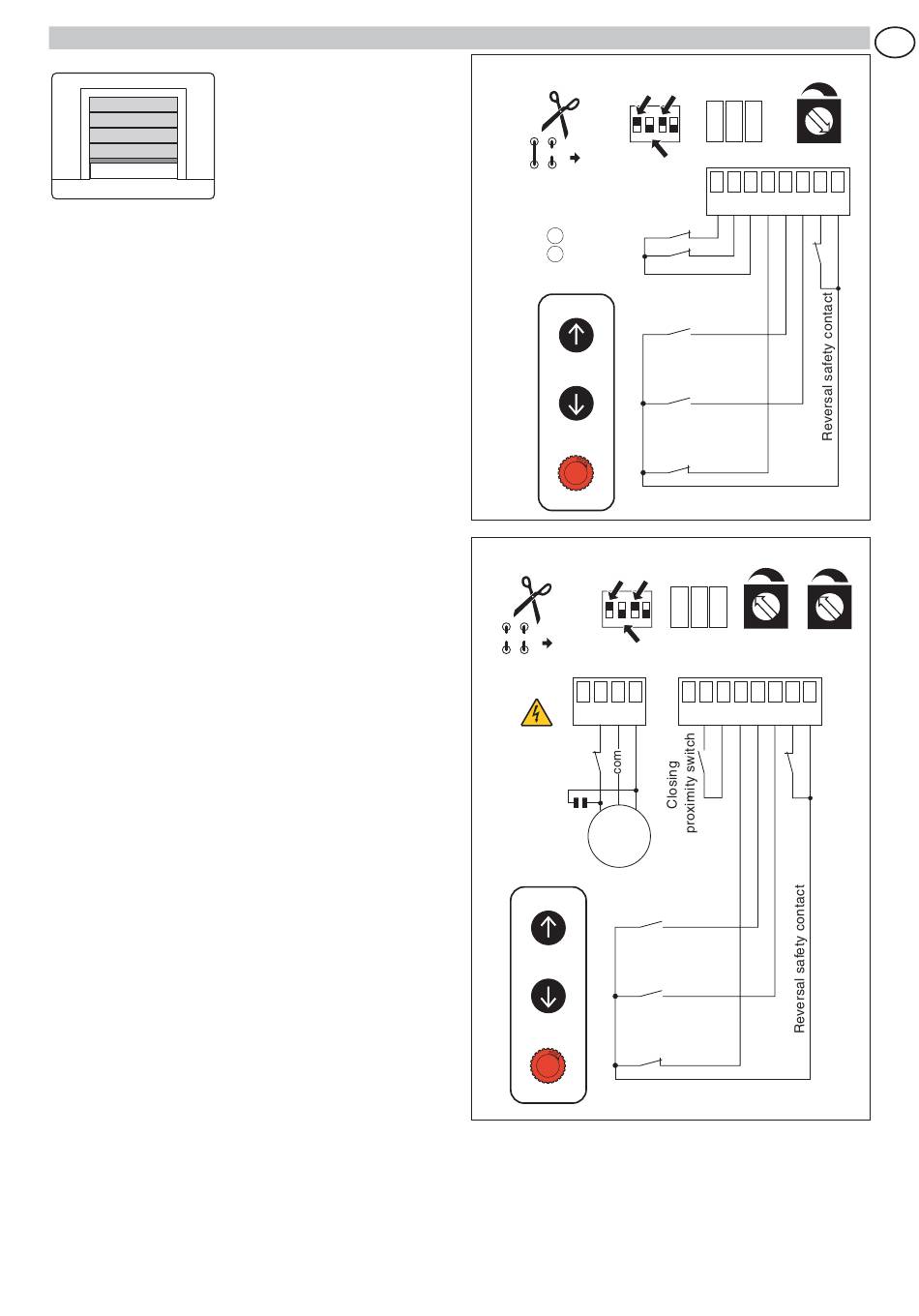

8. EXEMPLE D'APPLICATION POUR PORTES SECTIONNELLES (E1F)
Quand l'armoire électrique E1F est utilisée dans des applications
pour automations sectionnelles:
- régler TM=MAX;
- relier les contacts N.F. des fins de course d'ouverture et de
fermeture aux bornes 0-11-12;
- sélectionner la commande d'ouverture par DIP1=ON;
- sélectionner le sens de marche par DIP2=OFF;
- sélectionner la commande de fermeture en coupant le
cavalier 6 → 4.
N.B. : Pour utiliser l'armoire de commande E1F en mode homme
présent, déconnecter les bornes 8 et 9.
Dans cette condition, les commandes d'ouverture (1-5) et de
fermeture (1-6) fonctionnent seulement si elles sont maintenues
enfoncées, à leur relâchement l'automatisme s'arrête. La fer-
meture automatique, la commande 1-8 et les commandes ra-
dio sont désactivées.
(Fig. 8.2) Si l'on relie un bord sensible de fermeture et qu'on
veut que le vantail exerce une pression sur la butée mécanique
de fermeture, il est possible d'effectuer les liaisons suivantes:
- couper le cavalier SO;
- fixer un temps de manœuvre supérieur de 2-3 s au temps
réel que met le vantail (TM<MAX) et positionner les fins de
course de proximité d'ouverture et de fermeture 2-3 s avant
la butée mécanique.
Avec ces liaisons, le vantail s'arrête sur la butée mécanique
de fermeture et en ouverture, quand le fin de course
correspondant se déclenche, avec manœuvre de
dépannage.
Pendant la manœuvre d'ouverture, en cas de détection
d'obstacle, le vantail s'arrête avec manœuvre de dépannage.
Pendant la manœuvre de fermeture, en cas de détection
d'obstacle avant le déclenchement du fin de course de
proximité, le vantail se rouvre; après le déclenchement du
fin de course de proximitè, le vantail s'arrête sur la butée
mécanique de fermeture.
DIP1=ON
DIP3=ON
ON
OFF 1 2 3 4
SO
6 4
DIP2=OFF
A limit switch
C limit switch
DIP1=ON
DIP3=ON
ON
OFF 1 2 3 4
SO
6 4
DIP2=OFF
C U W V
Opening
limit switch
(230 V - 5A)
M
1~
Opening
Closing
Emergency stop
35
12 0 11
TM=MAX
12 11 0 1 5 6 8 9
Opening
Closing
Emergency stop
Fig. 8.1
12 0 11
R1<MAX TM<MAX
12 11 0 1 5 6 8 9
Fig. 8.2
E1 - IP1739
F
