2. Mise en service
2.2.2 Sélection de la station avec COM PROFIBUS 3.x
2
4

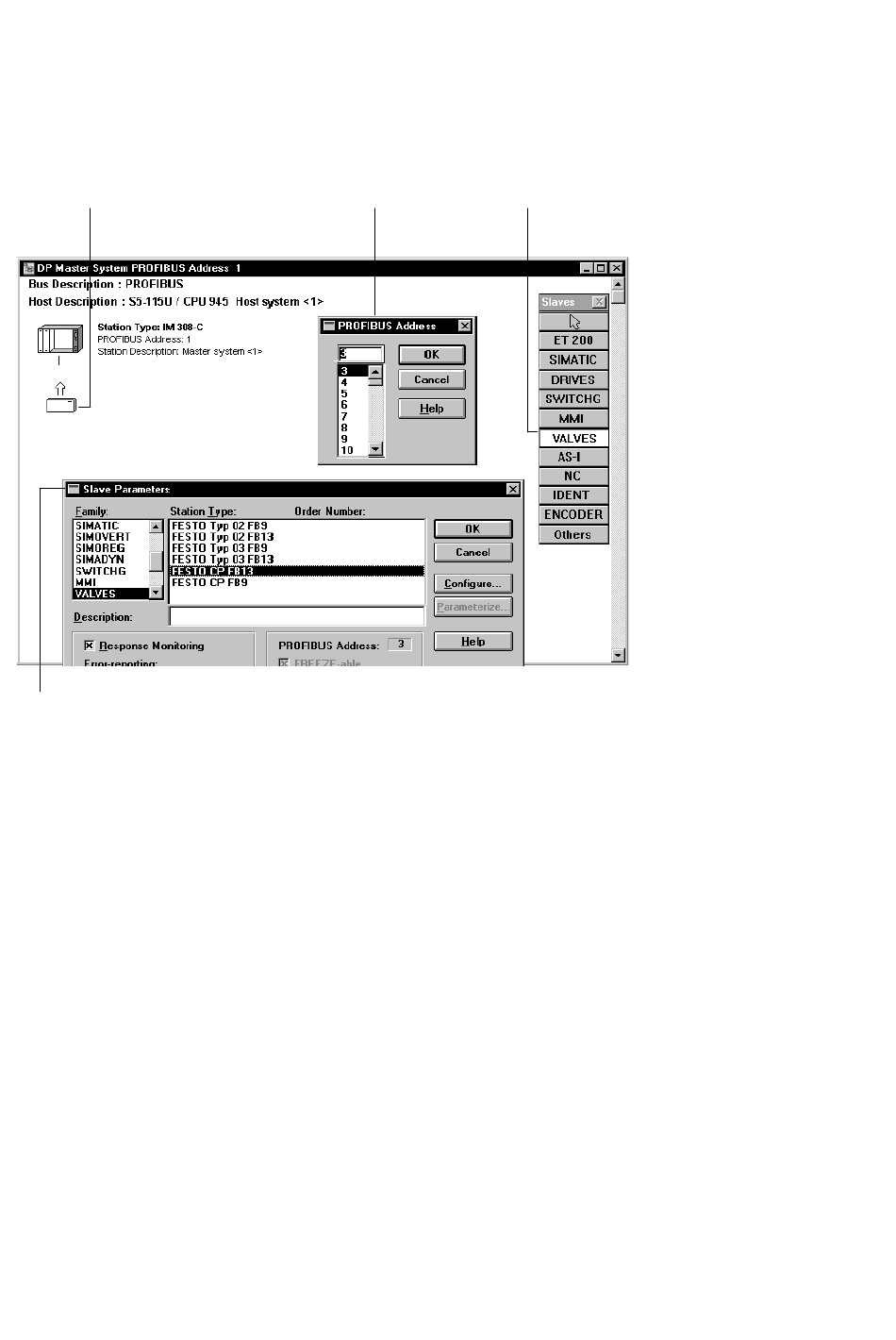

Fig. 2/6: Sélection de la station avec COM PROFIBUS 3.x (les masques représentés ne
sont pas visibles simultanément, voir texte)
2-16
Procéder de la manière suivante :
1. Sélectionner le type d'esclave avec le bouton gauche de la
souris "VALVES" dans le catalogue des esclaves 1.
Le type d'esclave "VALVES" apparaît, à condition que le fi-
chier GSD correspondant ait été copié (voir étape 1 des opé-
rations préalables).
3 1
