2. Mise en service
Octet 1: Bits 0...7 (S20.0...S20.7)
Octet 2: Bits 0...7 (---)
E = Entrée
S = Sortie
--- = affecté mais inutilisé
Somme des octets affectés : 6 octets de sortie; 4 octets d'entrée

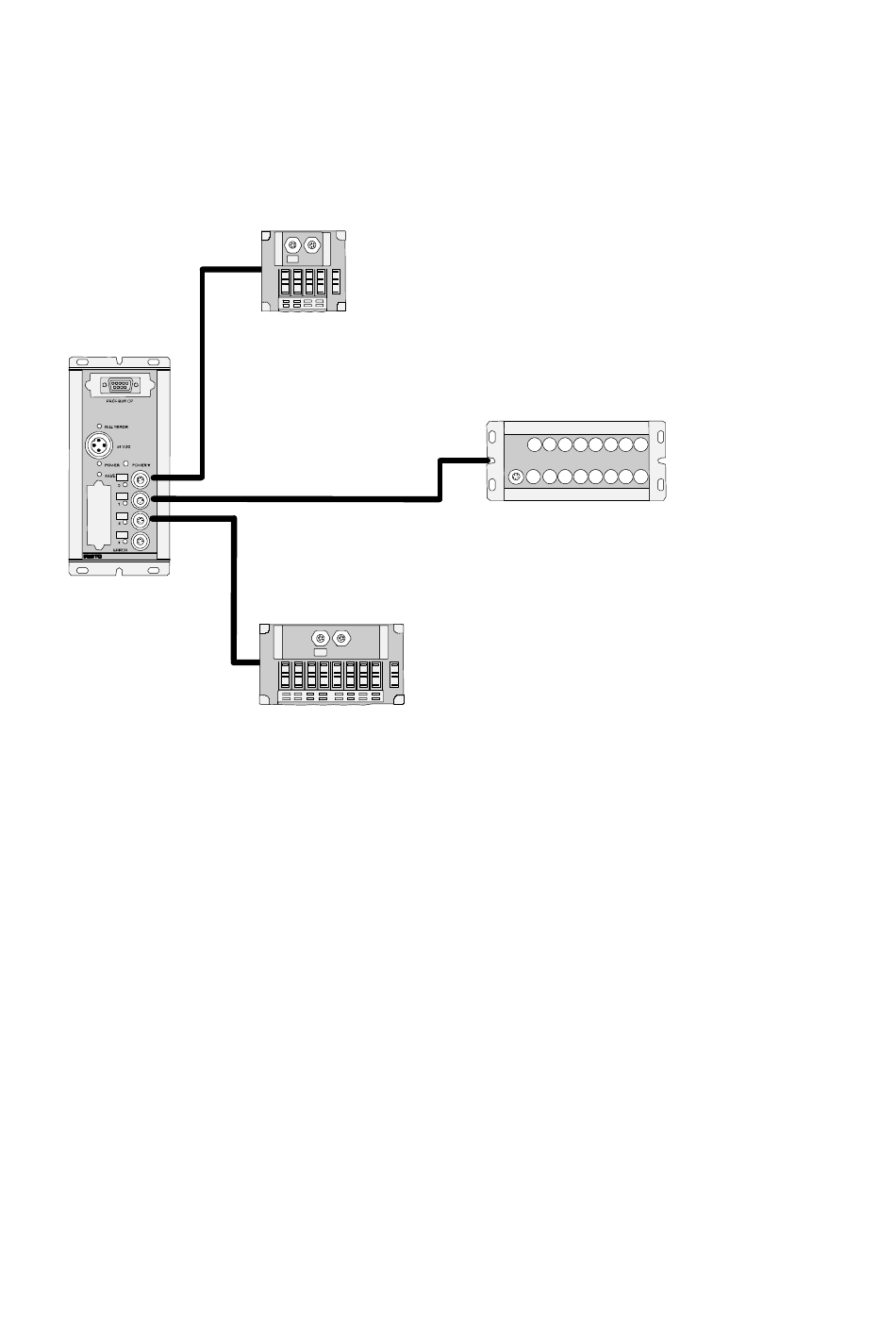

Fig. 2/18: Exemple : Adressage des sorties et des entrées d'un système CP sur PROFI-
BUS-DP en mode Compact
Festo P.BE-CP-FB13-E-FR fr 9910c
Adresse du système CP : 12
Octet 3 : Bits (---)
Octet 4: Bits (---)
Octet 5 : Bits 0...7 (S24.0...S24.7)
Octet 6: Bits 0...7 (S25.0...S25.7)
Octet 1: Bits 0...7 (---)
Octet 2: Bits 0...7 (---)
Octet 3 : Bits 0...7 (E22.0...E22.7)
Octet 4: Bits 0...7 (E23.0...E23.7)
aucun autre octet d'entrée ne peut être af-
fecté !
