12 |
HHFlex Air Handling Units
Vue dans le sens de la largeur si la section supérieure est
plus courte

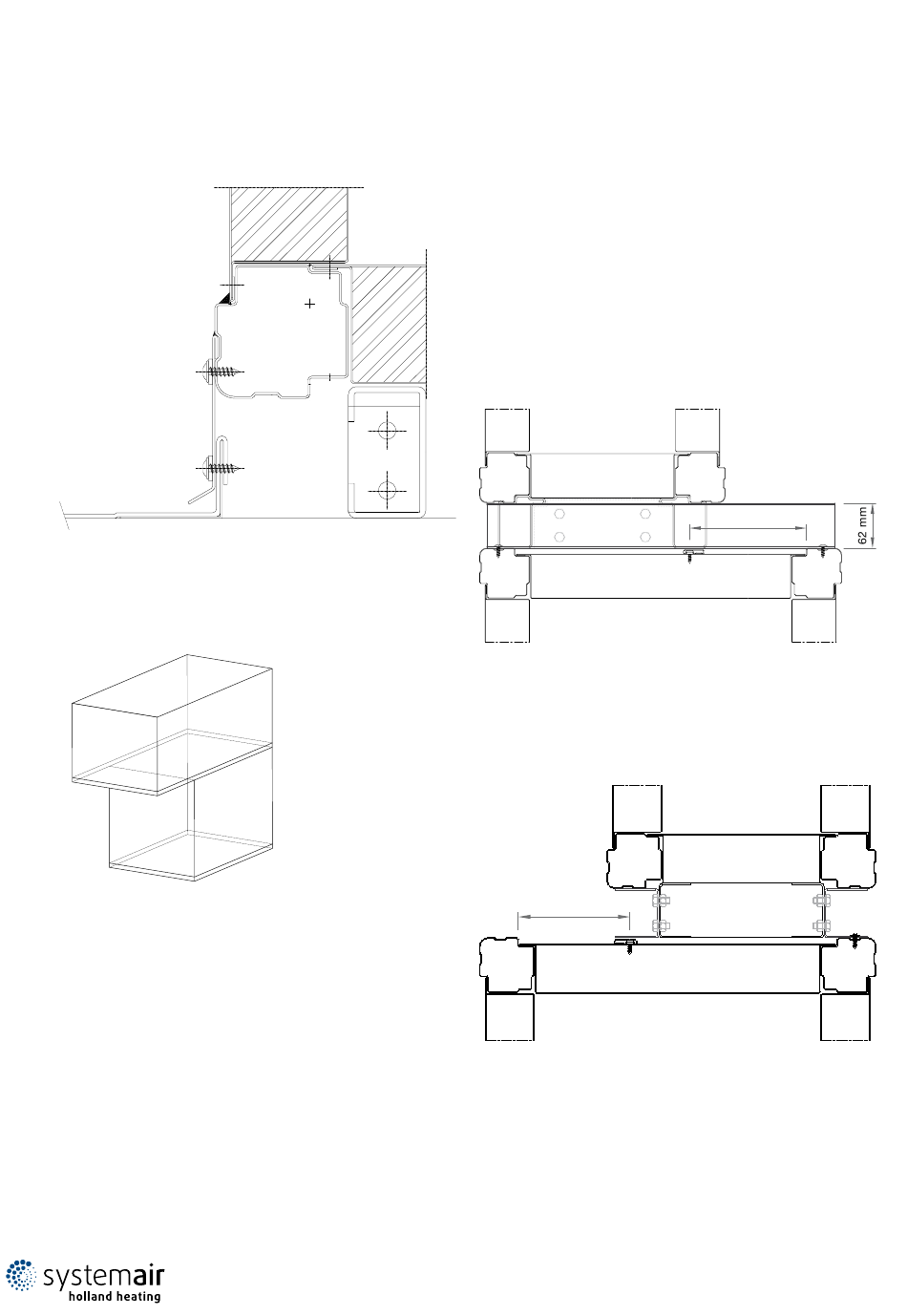

Fig. 39 - Finition de toiture, unité avec une section
supérieure plus courte avec socle intermédiaire
•
Une section supérieure plus longue n'a pas besoin
d'autres finitions sur le dessus.
Fig. 40 - Unité avec une section supérieure plus
longue avec socle intermédiaire
NOTA : Pour une installation en extérieur, rendre
étanche tous les joints réalisés du fait de l'assemblage
des profilés. Ceci s'applique à la fois aux joints en
coin et aux joints bout à bout.
5.3 - Unités avec des largeurs différentes
Pour les unités avec des largeurs différentes, il y a quatre
situations différentes. Pour une installation à l'intérieur,
la méthode décrite ci-dessous s'applique à toutes les
situations.
Installation à l'intérieur
La section supérieure comporte une poutre transversale
qui dépasse, qui est en fait aussi large que la section
inférieure.
•
Vérifier que la bande de couverture aux extrémités
de la section inférieure est installée au bon endroit.
•
Placer la section supérieure comme indiqué sur le
plan coté.
•
Visser la poutre transversale qui dépasse de la
section supérieure aux montants verticaux
angulaires de la section inférieure.
Vue en coupe du sens de la largeur
Fig. 41 - Vue dans le sens de la largeur, unité de
largeurs inégales
Vue en coupe dans le sens de la longueur
Fig. 42 - Vue dans le sens de la longueur, unité
avec des largeurs inégales
n x module - 20 mm
Installation à l'extérieur
La section supérieure comporte une poutre transversale
qui dépasse, qui est en fait aussi large que la section
inférieure. Pour une installation en extérieur, les profilés
d'assemblage fournis doivent être coupés de la bonne
longueur. Ces profilés doivent être posés sur toute la
longueur et toute la largeur de l'unité.
•
Placer la section supérieure comme indiqué sur le
plan coté.
n x module
