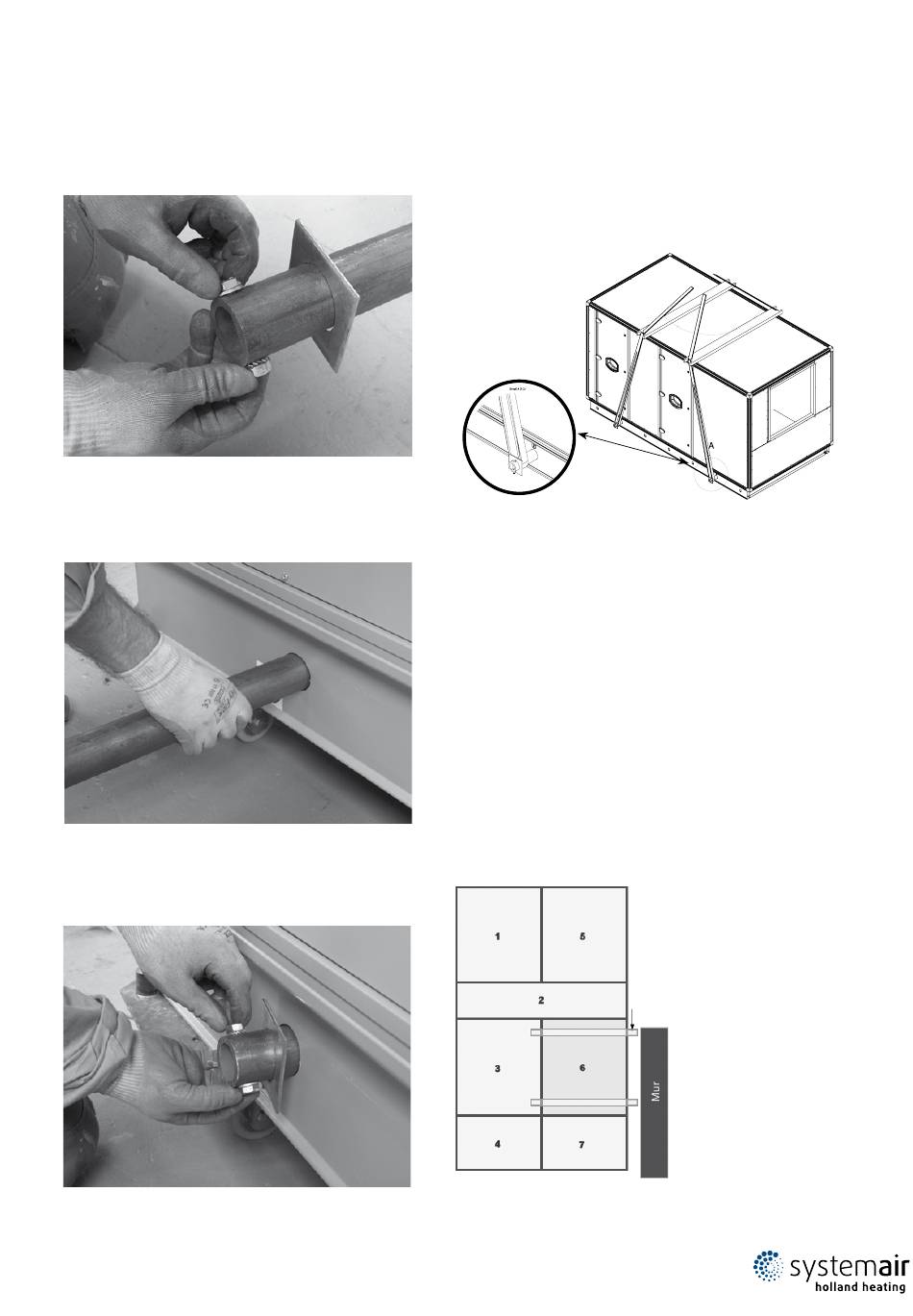

3.3 - Fixer les barres de manutention
•
Enlever le boulon et la plaque de blocage sur un
côté du tube de manutention.
Fig. 7 - Fixer les barres de manutention – 1
•
Faire glisser la barre de manutention dans le trou
prévu à cet effet dans le socle.
Fig. 8 - Fixer les barres de manutention - 2
•
Après avoir inséré la barre de manutention,
remettre la plaque de blocage et le boulon en place.
Fig. 9 - Fixer les barres de manutention - 3
•
Placer les câbles de manutention (au nombre de 4
ou 6) sur les barres de manutention. Placer des
barres d'écartement à intervalles égaux entre les
câbles, pour ne pas endommager le haut de l'unité
et pour assurer qu'aucune pression excessive ne
s'exerce sur les panneaux latéraux.
Fig. 10 - Transport vertical avec des barres
d'écartement
•
Pour la manutention, s'assurer que le poids est
réparti de façon uniforme et que toutes les
opérations précitées ont bien été exécutées
correctement.
S'il n'y a pas assez de place, il se peut qu'on ne puisse
pas enlever les barres de manutention. Dans l'exemple
ci-dessous, les barres de manutention ne peuvent pas
être retirées du côté droit de la 6
car le mur est trop près et les barres trop longues. On
pourrait les retirer par le côté gauche, si la 3
la CTA n'avait pas encore été mise en place. S'assurer
que le boulon et la plaque de blocage ont bien été
enlevés du côté droit de la barre de manutention, lorsque
la 6
section de CTA a été mise en place.
ème
Fig. 11 - Schéma d'emplacement
HHFlex Air Handling Units
section de la CTA,
ème
section de
ème
Barre de
manutention
| 5
