Приемники могут внутренне регенерировать принимаемый сигнал и отправлять его на новую линию
связи к следующему приемнику. Каждый из трех участков линии (L1, L2, L3) считается независимым и
соединяет по принципу точка-точка только два устройства, оба с подключенной нагрузкой, на длину
максимум 1200 метров. Расстояние между кнопочной панелью и приемником R3 может достигать 3600 м
(1200 м между кнопочной панелью и приёмником R1, 1200 м приёмником R1 и приёмником R2, и еще
1200 м между приёмником R2 и приёмником R3, и всего3600 м).
NB: приёмники с адресом более 16 не контролируются кнопочной панелью DCTEL.

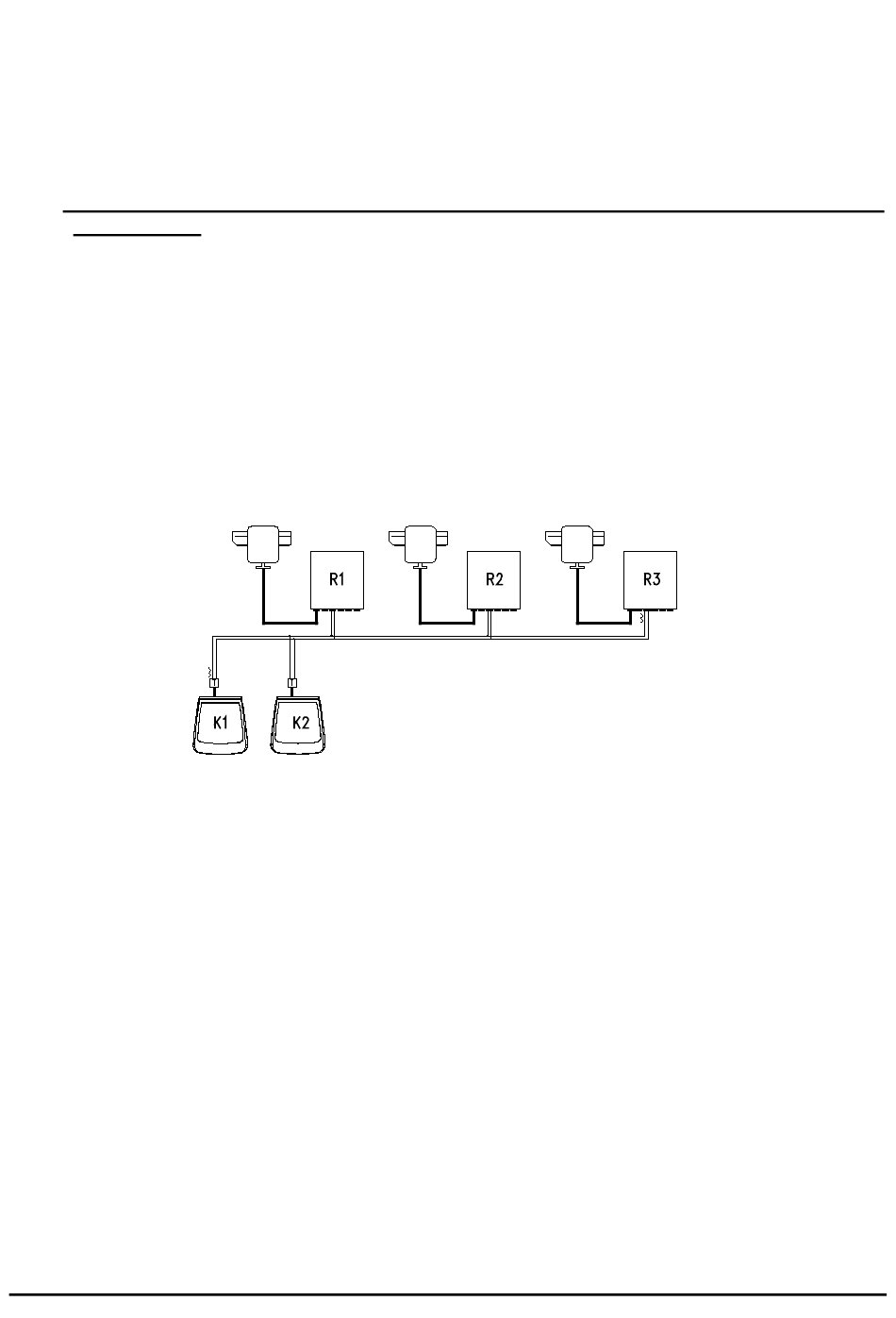

6.4.2 Несколько кнопочных панелей и приёмников на линии (многоточечное
соединение)
Этот тип соединения позволяет использовать одну или несколько кнопочных панелей (в том числе
отличные от DCTEL, например, DCJ) проверять один или несколько приёмников, расположенных в одной
линии (многоточечное соединение).
Все приемники, подключенные к той же линии, должны использовать тот же протокол связи RS485.
Для каждой из линий действительны следующие соображения:
• нагрузка подключена только у одной из кнопочных панелей (та, что расположена на одном конце
линии)
• нагрузка подключена только у одного из приемников (расположен на другом конце линии).
• общая длина линии не должна превышать 1200 м.
• каждая кнопочная панель должна иметь уникальный адрес, отличный от остальных
• каждый приёмник должен иметь уникальный адрес, отличный от остальных
включительно)
На концах (кнопочная панель K1- приёмник R3) должно быть подключено оконечное сопротивление. На
приёмниках R1, R2 и кнопочной панели K2 оконечное сопротивление не должно быть подключено.
Максимальная длина линии, от одного конца до другого (от кнопочной панели К1 к приёмнику R3),
составляет 1200- м.
Примечание. В случае такой связи (многоточечное соединение), выход из строя одного из устройств не
влияет на другие приёмники.
Страница 11
(от 1 до 16
MNVCDCBD01_1729_RU
