G

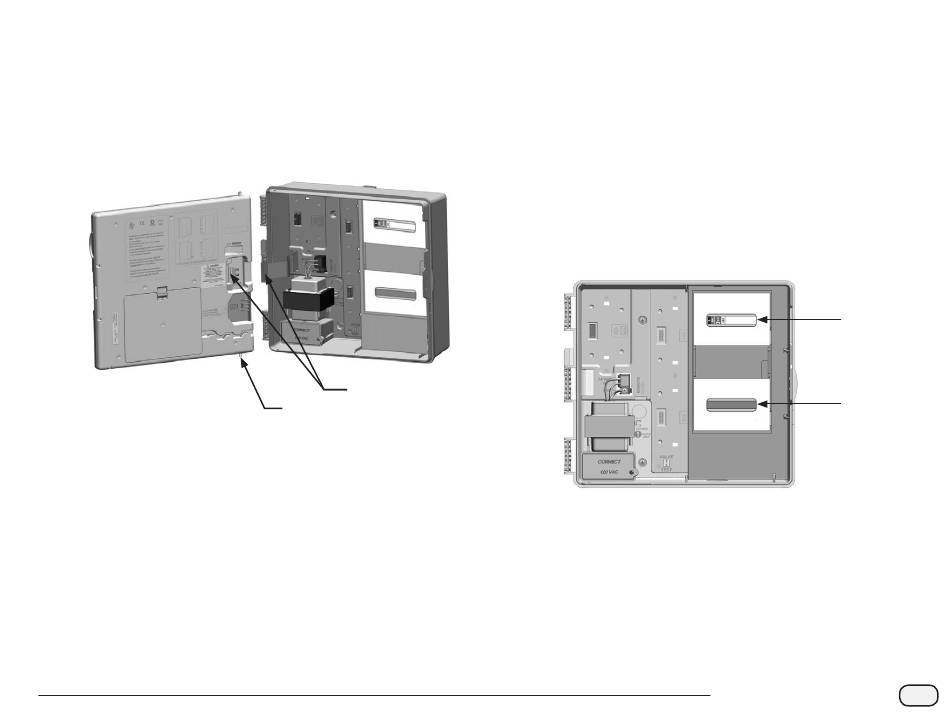

Pour déposer le tableau de commande : déconnectez le câble
en nappe du tableau de commande en retirant délicatement le
connecteur de la prise.
MISE EN GARDE : veillez à ne pas plier les broches des
connecteurs en branchant ou en débranchant la nappe.
H
Basculez le tableau de commande vers le haut et retirez
délicatement le connecteur pour déposer le tableau de
commande.
7
8
Dépose des modules
Chaque programmateur ESP-LXME est livré avec 2 modules logés dans
le boîtier : un module de base (base ou Flow Smart) et un module de
stations (SM8 ou SM12). Les types de modules fournis dépendent de la
version du programmateur ESP-LXME.
A
Déposez les 2 modules et le carton d'emballage à l'intérieur du
programmateur et mettez-les de côté pour les installer par la suite.
B
La partie supérieure contient soit le module de base, soit le
module Flow Smart, avec une étiquette de plusieurs couleurs
visible à travers le boîtier.
C
La partie inférieure contient un module à 8 ou 12 stations, avec
une étiquette bleue visible à travers le boîtier.
2
3
Programmateur ESP-LXME
97
