6.18 Vérification de la fonction des groupes raccordés
68
Le KaController permet de vérifier le fonctionnement des appareils externes
connectés sans impliquer l'application logicielle. Le fonctionnement de
groupes distincts, comme celui du ventilateur EC, peut être activé ou vérifié
directement via une commande sur le KaController.
La vérification de la fonction des groupes raccordés est appelée et exécutée
grâce aux opérations suivantes :

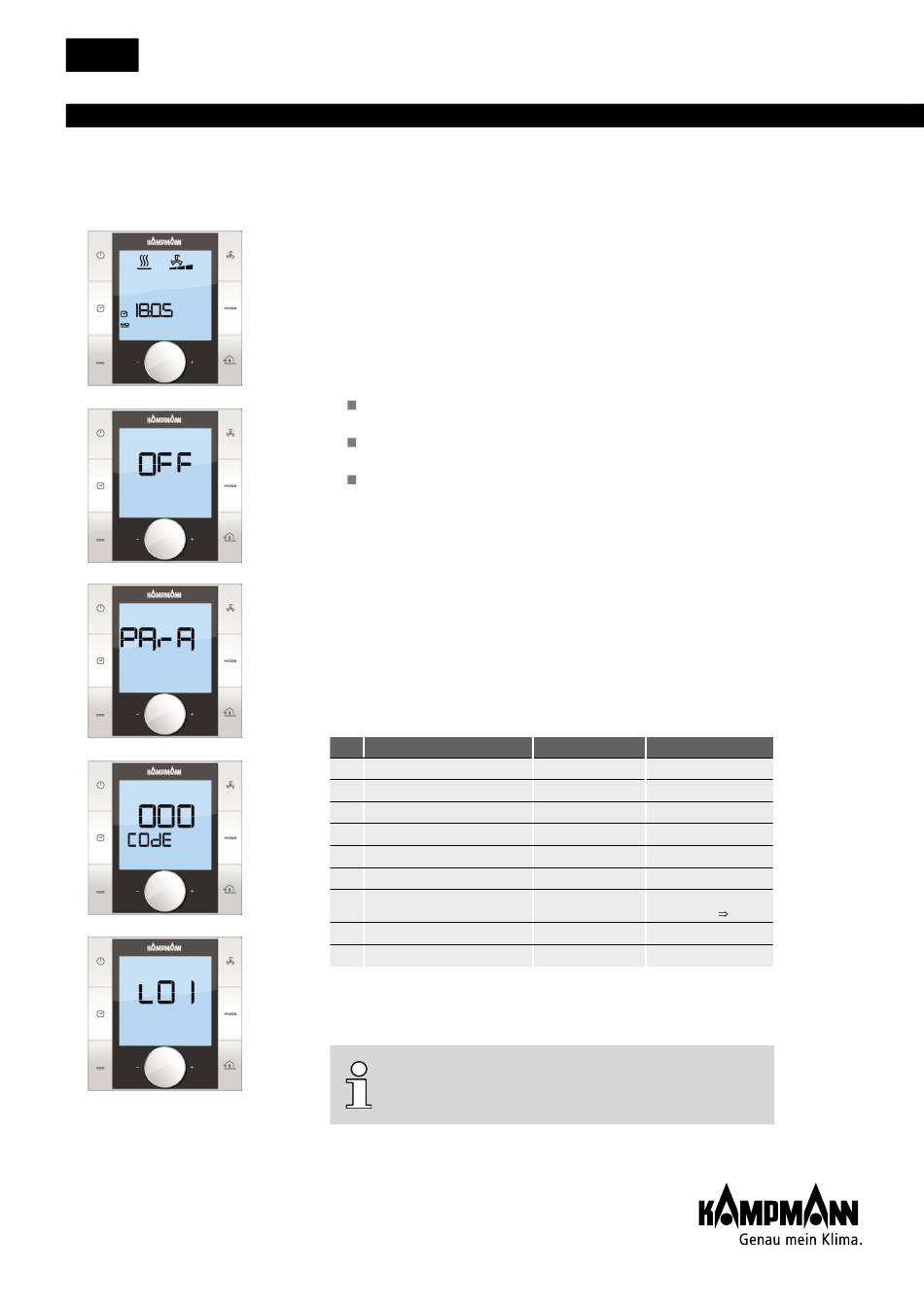

1. Fermez l'appareil KaControl en :
pressant la touche MARCHE/ARRÊT
ou
pressant le navigateur durant au moins 5 sec.
ou
tournant le navigateur vers la gauche, jusqu'à ce qu'un message
d'arrêt s'affiche.
2. Ouvrez le menu de paramètres en pressant le navigateur durant au
moins 10 sec. Sur l'écran s'affichent à la suite les indications « Para »
et « CODE » avec la valeur 000.
3. En tournant le navigateur, sélectionnez le mot de passe (code) 77 et
confirmez en le pressant.
4. L'écran affiche « L01 » et vous pouvez démarrer la vérification de la
fonction des groupes raccordés.
Remarque :
Une pression du navigateur permet de passer à l'étape suivante. Une fois la
vérification terminée (L08), vous passerez automatiquement à l'affichage
standard avec le message d'arrêt.
Étape Entrée/sortie
L01*
Entrée AI1
L02*
Entrée AI2
L03*
Entrée AI3
L04
Entrée DI1
L05
Entrée DI2
L06 Entrée de signalisation d'anomalie
L07
Vitesse du ventilateur 0..10 V
L08
Sortie de vanne V1
L09
Sortie de vanne V2
* Avec le paramétrage du commutateur DIP, la commande détermine automatiquement les
sondes nécessaires aux entrées analogiques AI1 - AI3. Si les sondes sont défectueuses ou non
connectées, le défaut de fonction est indiqué par le clignotement de la fonction concernée
(L01 - L03).
Les verrouillages matériels doivent être pris en compte lors de la
vérification de fonctions (voir plan électrique respectif).
L'affichage clignote L'affichage ne clignote pas
Sonde défectueuse Sonde OK
Sonde défectueuse Sonde OK
Sonde défectueuse Sonde OK
Contact ouvert Contact fermé
Contact ouvert Contact fermé
Pas d'alarme Alarme active
-- Régulation croissante
Ventilateur 0 V
-- Sortie V1 active
-- Sortie V2 active
10V
