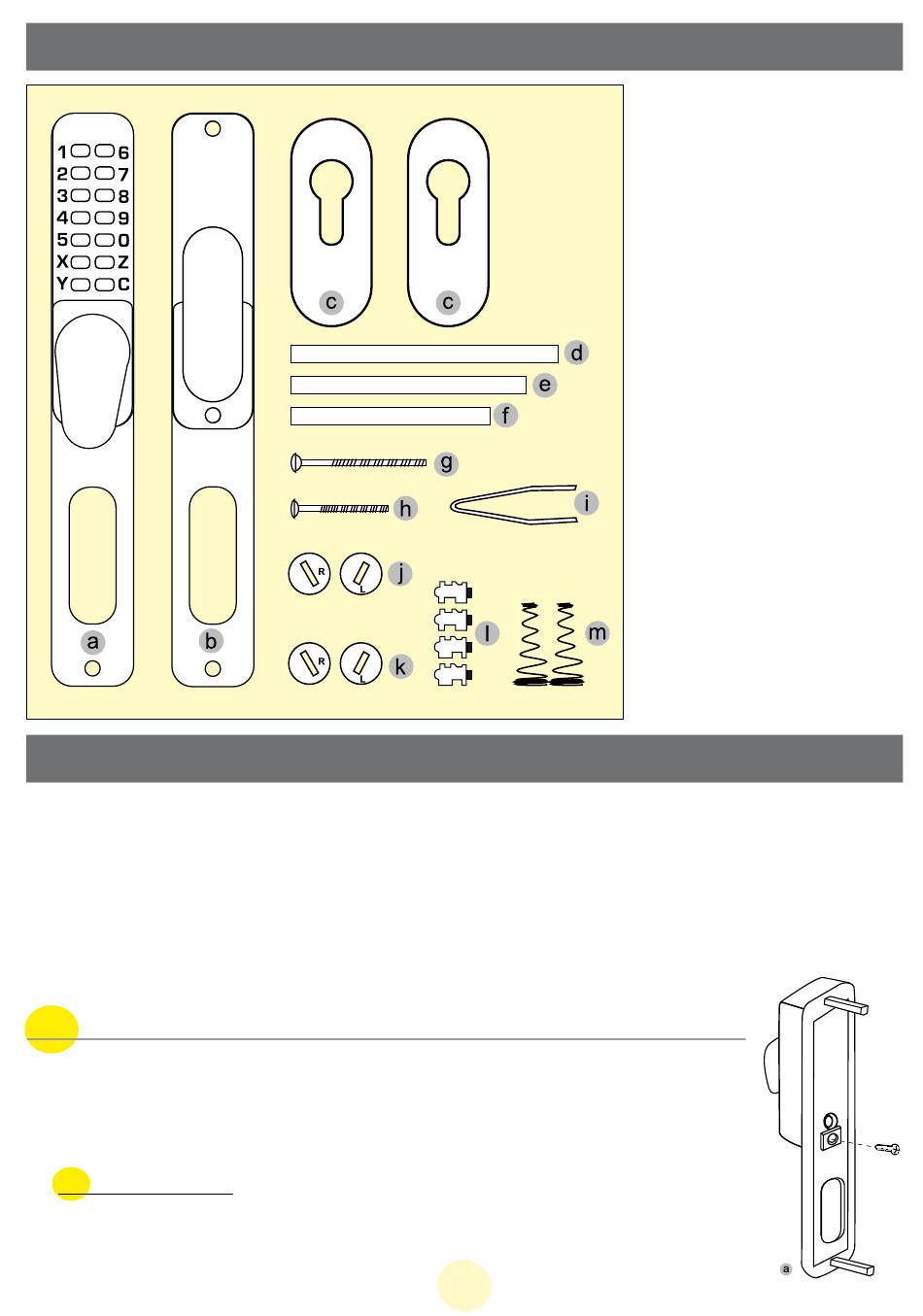

1. LISTA DE PIEZAS
2. OBSERVACIONES PARTICULARES
IMPORTANTE:
Esta manilla de puerta "codificada" actúa sobre el pestillo de media vuelta (activado por medio de
la manilla) pero no influye en modo alguno sobre el pestillo durmiente (cerrojo activado con la
llave).
La instalación de la presente manilla no excluye que la puerta deba cerrarse con llave.
PULSE SIEMPRE "C" ANTES DE MARCAR EL CÓDIGO, luego, la marcación no requiere ningún
orden concreto.
Antes de iniciar el montaje:
En función del sentido de apertura de su puerta, deberá adaptar la manilla del
"bloque teclado" y la del "bloque manilla" al sentido de apertura de la puerta,
hacia la izquierda o hacia la derecha.
a - Bloque teclado:
Separe el "bloque teclado" de su soporte.
Aproveche esta operación para anotar el código preprogramado de fábrica.
8F
2ES
a) bloque teclado (exterior)
b) bloque manilla (interior)
c) embellecedores "cilindro"
d) guía "larga"
e) guía "mediana"
f) guía "corta"
g) tornillo de unión largo
h) tornillo de unión corto
i) pinza
j) adaptadores para pasador
cuadrado de 8mm
k) adaptadores para pasador
cuadrado de 7mm
l) pasadores de recambio
m) resortes para sujetar los
adaptadores
