Plaatsen van de Digital-achterwand

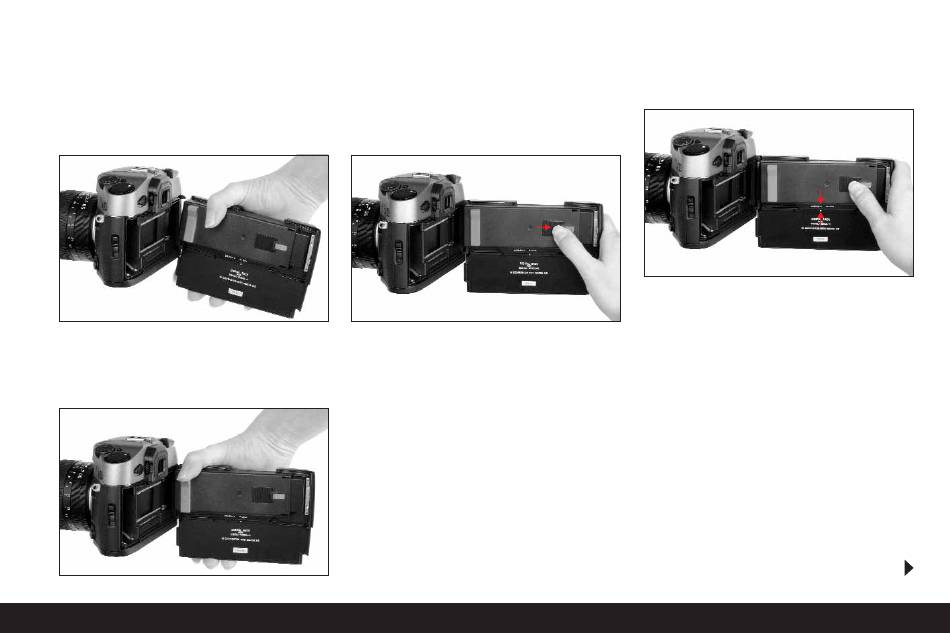

1. Zet de onderste, starre scharnierpen (1.1) van de
Digital-achterwand, die hiervoor iets scheef wordt
geplaatst, in het onderste deksellager van de came-
ra (afbeelding 3). Camera en achterwand vormen
daarbij ongeveer een hoek van 90°.
2. Druk de rode schuif (Cb) op de beschermafdekking
(Ca) – en daarmee de beweegbare bovenste schar-
nierpen – naar beneden (afbeelding 4),
3. houd deze daar,
4. kantel de Digital-achterwand in de juiste stand, en
5. laat de bovenste scharnierpen (1.2) door vrijgave
van de schuif in het bovenste deksellager grijpen.
6. Druk voor het ontgrendelen van de beschermafdek-
king op de linkerkant van de wip (Cc, afbeelding 5),
3
4
7. trek de beschermafdekking (Ca) naar rechts (ca.
5 mm, afbeelding 6) en neem deze voorzichtig verti-
caal van de achterwand af.
5
Belangrijk:
• De Digital-achterwand moet zo mogelijk in een stof-
vrije omgeving worden geplaatst en verwijderd.
• Vermijd daarbij zorgvuldig het sensoroppervlak aan
te raken of vuil te laten worden. Vingerafdrukken
kunnen bijvoorbeeld het sensor-afdekglas onherstel-
baar beschadigen!
