Mise en place du dos de l'appareil numérique

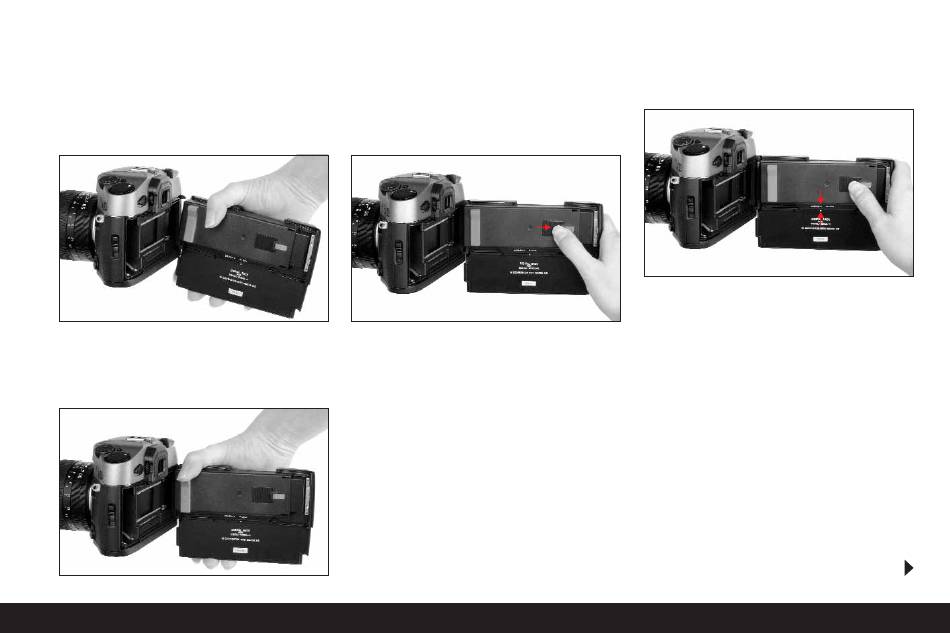

1. Installez la charnière inférieure fixe (1.1) du dos
numérique, légèrement en oblique, dans le palier à
chapeau inférieur de l'appareil photo (figure 3). L'ap-
pareil photo et le dos forment alors un angle de 90°
environ.
2. Exercez une pression descendante sur le coulisseau
rouge (Cb) du cache de protection (Ca) et donc sur la
charnière supérieure mobile (figure 4),
3. maintenez-le dans cette position,
4. basculez le dos numérique dans la bonne position et
5. insérez la charnière supérieure (1.2) dans le palier à
chapeau supérieur en relâchant le coulisseau.
6. Appuyez sur le côté gauche de la bascule (Cc, figure
5) pour déverrouiller le cache de protection,
3
4
7. tirez le cache de protection (Ca) vers la droite (envi-
ron 5mm, figure 6) et démontez-le précautionneuse-
ment du dos à la verticale.
5

Important:

• Le dos numérique doit être installé et retiré dans l'en-
vironnement le moins poussiéreux possible.
• Prenez garde de ne pas toucher ou salir la surface du
capteur. Les traces de doigts, par exemple, peuvent
endommager le verre du capteur de manière irréversi-
ble!
Mode d'emploi détaillée / Préparations / 17
