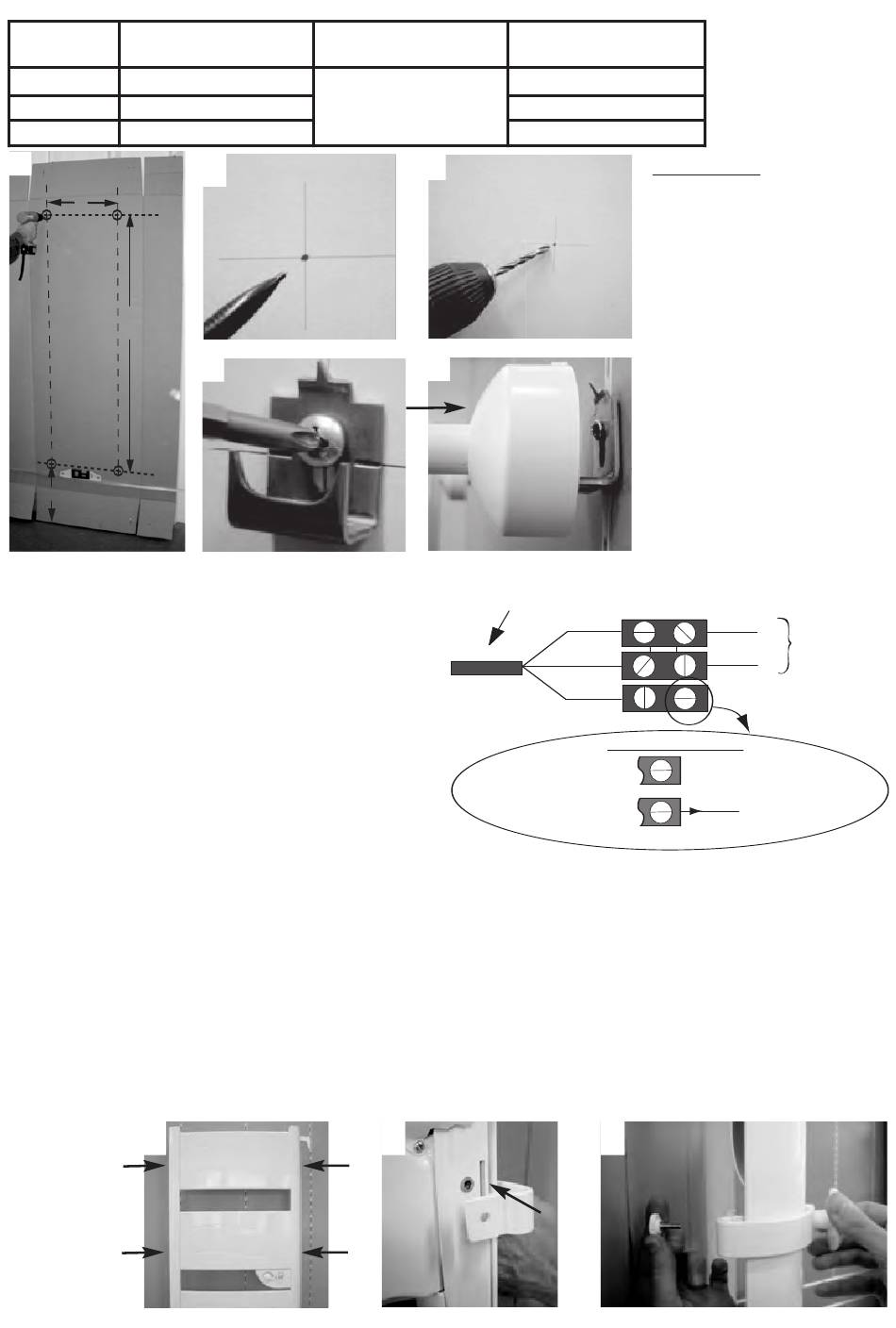

Het Apparaat Aansluiten - Atlantic Zanzibar Ventilo 1750 W Notice D'utilisation Et D'installation

Vermogen Maat (A) bevestigingshaken
(W)
600 + 1000
750 + 1000
900 + 1000
1
B
A
C

3) Het apparaat aansluiten

- Het apparaat moet worden gevoed met 230 V
50Hz.
- Het apparaat wordt aangesloten op de netspan-
ning met behulp van een 3-aderige kabel door
middel van een aansluitkast. In vochtige ruimten
zoals badkamers en keukens, moet de aansluit-
kast op een hoogte van minstens 25 cm van de
bodem worden geïnstalleerd.
- De installatie moet een omnipolair uitschakel-
systeem bevatten met een contactopeningsafs-
tand van minstens 3 mm.
- Het is verboden om het apparaat te aarden. Sluit de (zwarte) stuurdraad niet aan op de aarde.
- Indien de voedingskabel beschadigd is, moet hij ter voorkoming van elk risico, worden vervangen
door een gekwalificeerde persoon.
- Als een sturend of bestuurd apparaat wordt beschermd door een differentieel van 30mA: badka-
mer), dan moet de voeding van de stuurdraad op dit differentieel worden beveiligd.
4) Hoe de 2 haken monteren?
1/Uw plaatsen kiezen uit de 4 tot 6 die beschikbaar zijn, afhankelijk van het vermogen van uw appa-
raat.
2/De haak in het gat van de stijl duwen.
3/Vastdraaien.
1
Maat (B) bevestigingshaken
(mm)
1108
1433
1758
2
4
Maat (B) bevestigingshaken
(mm)
503
3
5
Kabel van het apparaat
Fase=Bruin
Nulleider=Blauw
Stuurstroomdraad=Zwart
1e geval : apparaat alleen
2e geval: slavenapparaat
2
26
(mm)
277
262
262
Opmerking:De bij het appa-
raat
meegeleverde plugs zijn standa-
ardmodellen. In geval van een
bijzonder
steunstuk, dient u passende
plugs
te gebruiken.
FASE
NULLEIDER
Drie mogelijke gevallen
Apparaat niet bestuurd
De stuurstroomdraad is
nergens op aangesloten
Naar apparaat met cassette of de
programmeringscentrale
3
Elektriciteitsnet
