FRANÇAIS
TETES HYDRAULIQUES DE SERTISSAGE
Type RHU131 et RHU131-C*
1. CARACTERISTIQUES GENERALES
Conçue pour le sertissage des connecteurs électriques pour câbles en cuivre jusqu'à 400 mm
MCM) et pour câbles en aluminium jusqu'à 300 mm
– Force de sertissage: ........................................................................................................ 130 kN
– Pression maxi.: .................................................................................................................. 700 bar (10,000 psi)
– Huile nécessaire (déplacement): ................................................................................ 47 cm
– Dimensions: hauteur ...................................................................................................... 245 mm (9.65 in.)
largeur........................................................................................................ 89 mm
– Poids: .................................................................................................................................... 3,7 kg
2. DOMAINE D'APPLICATION
2.1)
L'équipement standard de la tête RHU131-C, comprend l'adaptateur AU130-C avec lequel il
peut recevoir divers types de matrices (communes également aux autres outils Cembre de 130 kN
(14.6 sh ton) destinées au:
– Poinçonnage sur câble cuivre.
– Sertissage Semi-circulaire sur câble cuivre.
– Sertissage Hexagonal sur câble cuivre, almélec ou aluminium.
2.2)
Avec les adaptateurs types AU130-... et AC130-P, la tête RHU131 ou RHU131-C peut recevoir les:
– Matrices de Mise au Rond UP130-..., ramenant les câbles sectoraux à la forme circulaire.
– Matrices Coquille (séries MV, MVM, MUA) et les Poinçons PS130-.../E réalisant un poinçonnage
profond, matrice fermée, sur câbles aluminium.
3. INSTRUCTIONS D'UTILISATION
(Voir Fig. 2 et 3)
3.1) Mise en service
La tête est munie d'un raccord rapide mâle à blocage automatique et peut être reliée aussi bien
à des pompes hydrauliques à pied qu'à des pompes pneumo ou électro-hydrauliques Cembre.
*
Cette désignation indique l'ensemble de la tête RHU131 complétée de l'adaptateur AU130-C (voir Fig. 2).
2
(800
2
(600 MCM).
(14.6 sh ton)
3
(2.9 cu. in.)
(3.5 in.)
(8.16 lbs)
8
5. MPIEGO SU CONNETTORI PER CAVI IN ALLUMINIO
5.1) Prearrotondamento del cavo
(nel caso di cavi settorali)
– Scegliere accessori e prearrotondatori da usare, secondo la tabella in Fig. 7 a pag. 30.
– Montare sulla testa l'adattatore AU130-... (98) e l'adattatore AC130-P (91) (vedi § 5.3).
– Inserire la parte mobile (94) del prearrotondatore nell'adattatore AC130-P (vedi § 5.4).
– Posizionare il cavo all'interno della parte fi ssa (95) del prearrotondatore inserendo poi quest'ultima
all'interno dell'adattatore AU130-.... Assicurarsi che la scanalatura superiore presente sul prear-
rotondatore coincida con i piolini all'interno dell'adattatore stesso.
– Azionare la pompa sino a portare in battuta parte fi ssa e mobile del prearrotondatore indi liberare
il cavo, ridotto ad una forma rotonda compatta, rilasciando la pressione nella pompa (vedi § 3.4 ).
5.2) Esecuzione delle connessioni
– Togliere dalla testa il prearrotondatore e l'adattatore AC130- P (vedi § 5.4).
– Scegliere la coppia matrice/punzone da usare, secondo la tabella in Fig. 7 a pag. 30.
– Inserire il punzone PS130.../E (93) nella sede del pistone (09) (vedi § 5.4).
– Introdurre a fondo il cavo nel connettore.
– Inserire il connettore nella matrice di contenimento (96) posizionando poi quest'ultima nella
testa (vedi § 5.4).
– Azionando la pompa, iniziare a comprimere il connettore partendo, per i giunti, dall'estremità
verso l'interno e per i capicorda dall'estremità verso l'occhiello o codolo (vedi fi gura).
Posizionare di volta in volta la matrice all'interno dell'adattatore facendo coincidere le scanalature
superiori presenti sulla matrice con i piolini all'interno dell'adattatore.
– Il completamento di ogni singola compressione é data dalla battuta del punzone contro la matrice:
si consiglia comunque di pompare fi no all'intervento della valvola di massima pressione (vedi
§ 3.3).

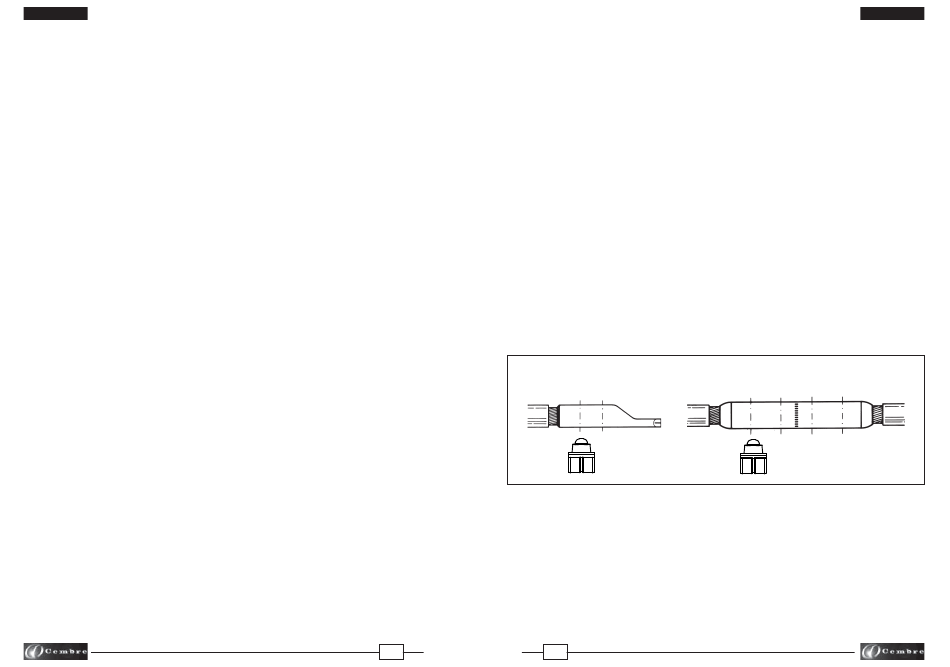

SEQUENZA DELLE COMPRESSIONI
1 2
5.3) Montaggio degli accessori
– Inserire l'adattatore AU130-... (98) nelle apposite guide della forcella (14) e spingerlo fi no a bloc-
carlo nella posizione di funzionamento data dall'accoppiamento delle scanalature sui fi anchi
dell'adattatore stesso con i grani (15) disposti sui bracci della forcella.
Per toglierlo si dovrà spingerlo con forza sino a vincere l'azione di ritenuta dei grani e sfi larlo dalle
guide.
– Inserire l'adattatore AC130-P (91) nelle apposite guide del pistone (09) tenendo premuto il pi-
stoncino di sblocco (12); ad inserimento completo, rilasciando il pistoncino (12), l'adattatore verrà
bloccato nella sua posizione dal pistoncino (11).
Per toglierlo si dovrà premere nuovamente il pistoncino (12) e sfi larlo dalle guide del pistone (09).
Si consiglia di far avanzare di 3÷4 mm (0.11 - 0.16 in.) il pistone (09) per facilitare l'operazione.
25
ITALIANO
(Rif. a Fig. 4 e 5)
1
4
3
2
