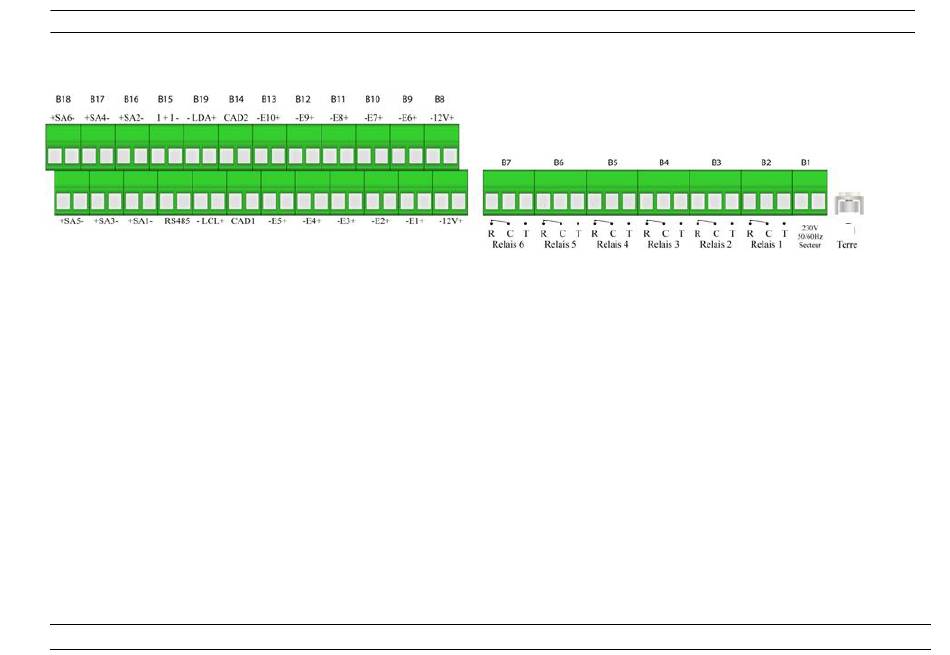

ANNEXES : Connexions
XII. Annexes : Connexions
B8 (Haut & Bas) Alimentation 12Volts (- +)
Entrées sondes 4-20mA
B9 (Bas) Entrée E1
B10 (Bas) Entrée E2
B11 (Bas) Entrée E3
B12 (Bas) Entrée E4
B13 (Bas) Entrée E5
Entrées CAD
B14 (Bas) Entrée CAD1
Sorties de communications
B19 (Bas) Horloge Modules
B15 (Bas) Bus RS485
Sorties 4-20mA
B16 (Bas) Sortie SA1
B17 (Bas) Sortie SA3
B18 (Bas) Sortie SA5
B9 (Haut) Entrée E6
B10 (Haut) Entrée E7
B11 (Haut) Entrée E8
B12 (Haut) Entrée E9
B13 (Haut) Entrée E10
B14 (Haut) Entrée CAD2
B19 (Haut) Data Modules
B15 (Haut) Bus Afficheurs
B16 (Haut) Sortie SA2
B17 (Haut) Sortie SA4
B17 (Haut) Sortie SA6
Notice d'installation et de mise en service
B1 Alimentation 230Volts + terre à droite
B2 Relais de commande 1 (Repos – Commun – Travail)
B3 Relais de commande 2 (Repos – Commun – Travail)
B4 Relais de commande 3 (Repos – Commun – Travail)
B5 Relais de commande 4 (Repos – Commun – Travail)
B6 Relais de commande 5 (Repos – Commun – Travail)
B7 Relais de commande 6 (Repos – Commun – Travail)
Page 53/56
90-240V
50/60Hz
