c) Vignette « MESURE »
MESURE

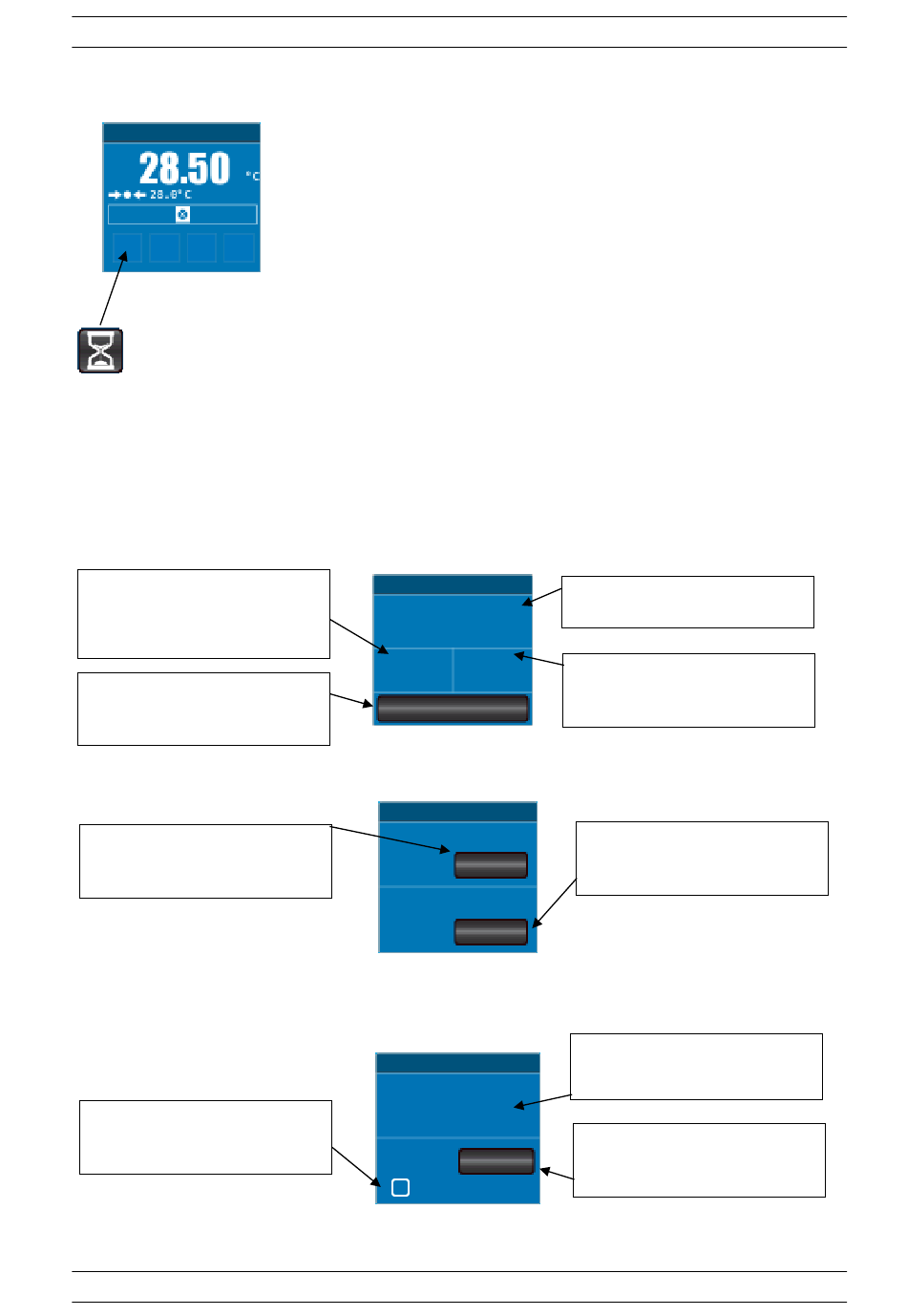

Cas particulier de la temporisation de polarisation d'une voie de mesure. Pendant cette
temporisation il est possible de l'annuler en appuyant sur le bouton avec le sablier depuis la
fenêtre détail de la voie.
d) Vignette « CALIBRAGE » & « COMPENSATION »
Offset de la voie de mesure. Cette
valeur correspond au décalage du
zéro
0 mA = Calibrage Usine
Appuyer pour ouvrir la fenêtre de
calibrage
Cf. : IX.1d
Appuyer pour saisir le seuil bas de
la compensation en débit.
Cf. : IX.3d
e) Vignette « DOSAGE » & « SEUIL ON/OFF »
Appuyer désactiver le dosage
temporairement.
Cf. : IX.3b
Cette vignette correspond à l'état de la voie sélectionnée.
Les informations affichées sont identiques au mode d'affichage voie en
version « Petites vignettes ».
Voie de mesure
CALIBRAGE
DERNIER CALIBRAGE
09/06/2016 – 15 :30
OFFSET
OFFSET
+0.00mA
CALIBRER
Voie débit
COMPENSATION
Compensation à 0%
Seuil:
Compensation à 100%
Seuil:
Voie de mesure
DOSAGE
Pas de sorties
programmées
Consigne:
Désactiver
Notice d'installation et de mise en service
Information sur la date et type du
calibrage précédent
GAIN
Gain de la voie de mesure. Cette
100%
valeur correspond à la pente
100% = Calibrage Usine
Appuyer pour saisir le seuil Haut
de la compensation en débit.
OFF
OFF
Zone d'information sur les sorties
Relais ou 4-20mA affectées au
dosage sur la voie sélectionnée
Appuyer pour saisir la consigne
28.0
Page 39/56
Cf. : IX.3d
de régulation.
