Bei Abluftbetrieb kann die Haube vom Instal-
lateur wahlweise mittels Rohr oder Schlauch
(ø150 oder 120mm) an die Außenrohrleitung an-
geschlossen werden.
Anschlussrohres ø 150
• Den Flansch mit Ruckstauklappe 10 anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren.Das hierzu er-
forderliche Material wird nicht mitgeliefert.
Anschlussrohres ø 120
• Bei Verwendung eines Anschlussrohres ø 120 den Reduz-
ierflansch 9 am Flansch mit Ruckstauklappe 10 anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren.Das hierzu er-
forderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.

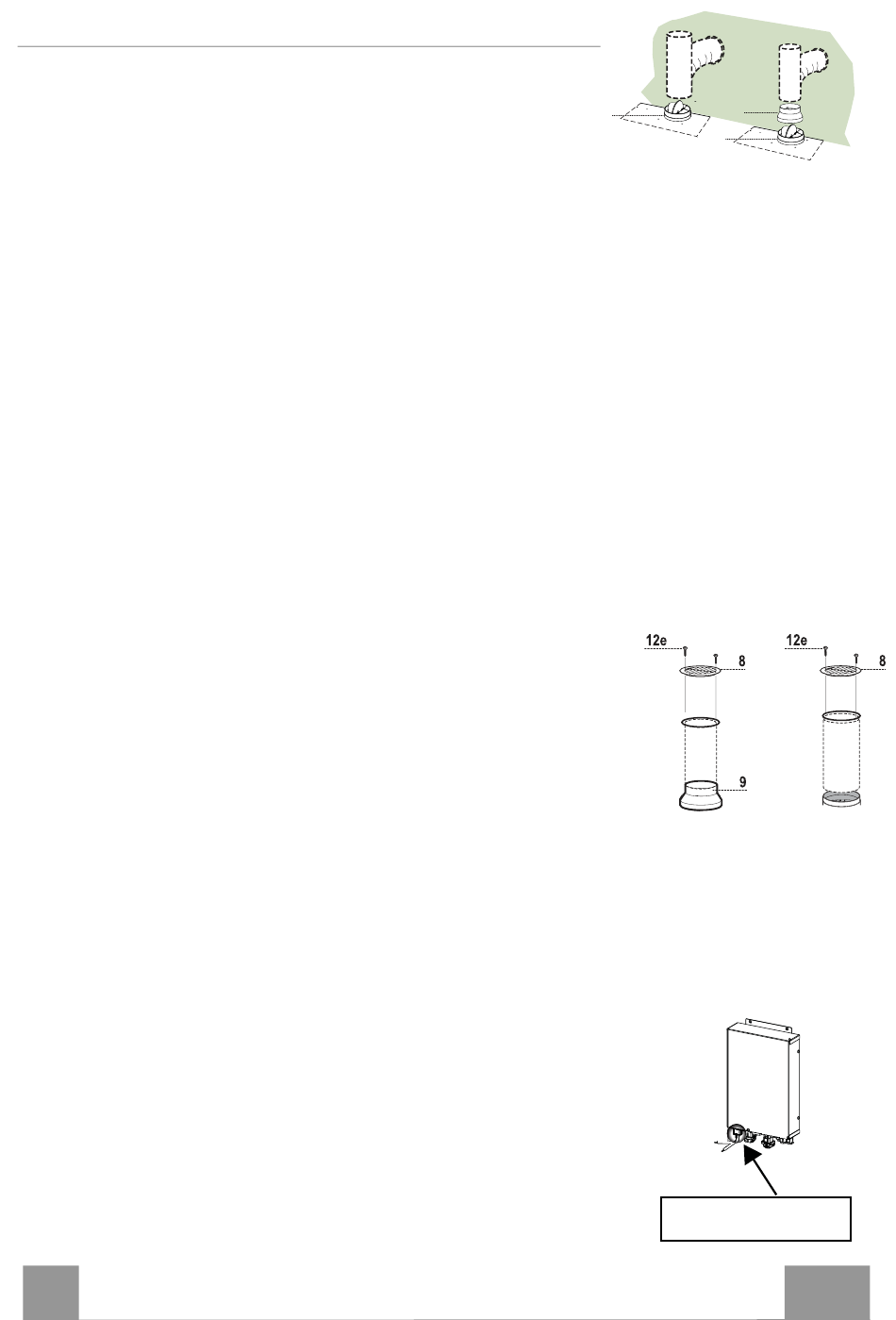

LUFTAUSTRITT BEI DER UMLUFTVERSION
• Den Flansch mit einem starren oder flexiblen Rohr mit ø 120
oder 150 mm an die Abzugsöffnung anschließen.
• Für den Anschluss mit einem Rohr mit ø 120 den
Reduzierflansch 9 am Auslass am Haubenkörper einsetzen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
• Das Luftstromrichtungsgitter 8 mit den 2 mitgelieferten
Schrauben 12e (2,9 x 9,5) am Auslass befestigen.
• Sicherstellen, dass die Aktivkohle-Geruchsfilter vorhanden
sind (Siehe Absatz Wartung der Aktivkohlefilter).
• Bei Anschluss der Haube an das Stromnetz muss ein zweipoli-
ger Schalter mit einem Öffnungsweg von mindestens 3 mm
