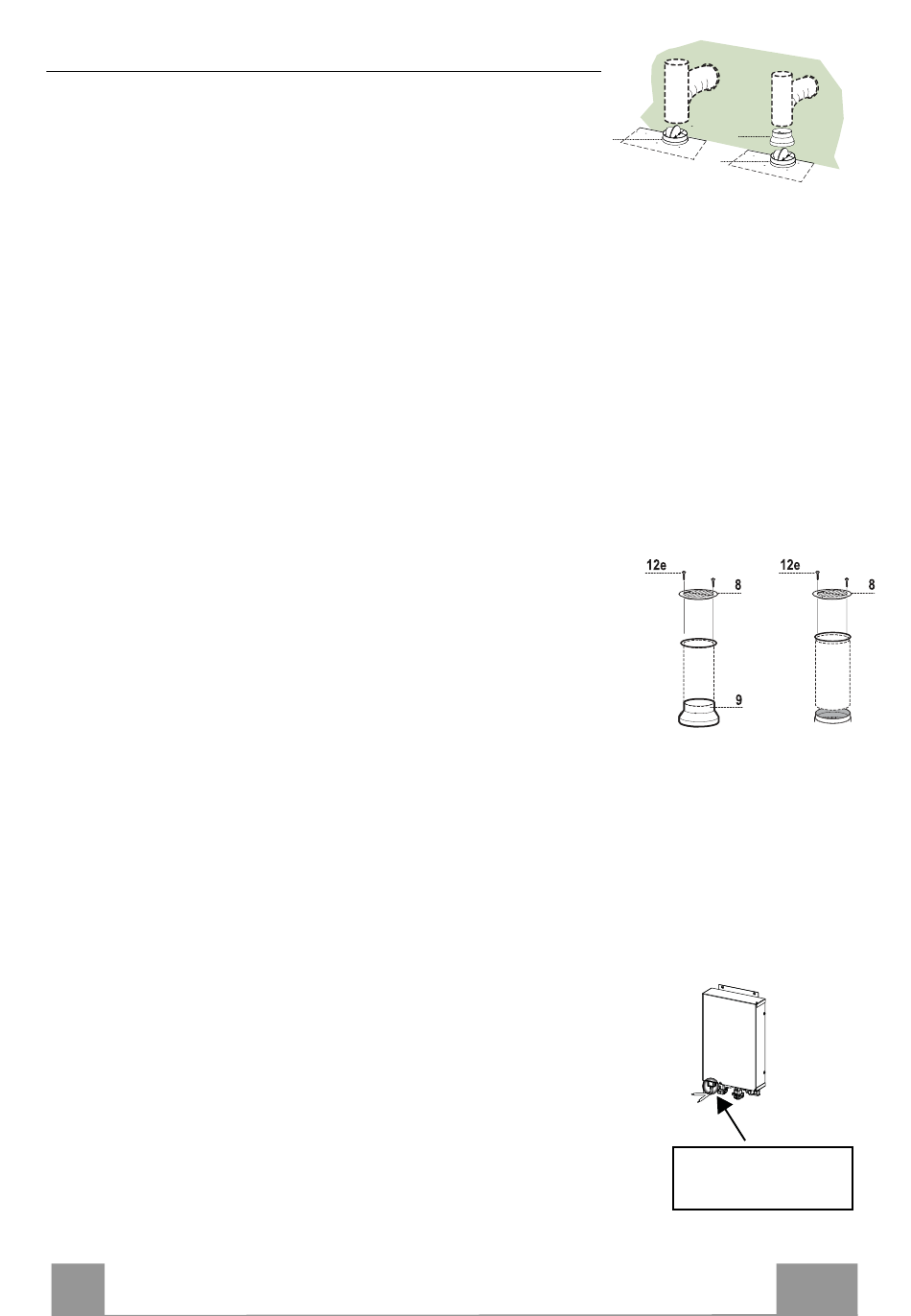

USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø150 o 120 mm, la cui scelta è lasciata all'installatore.
Collegamento tubo ø 150
• Inserire la Flangia ø 150 10 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
Collegamento tubo ø 120
• Per collegamento con tubo ø120 mm, inserire la Flangia di
riduzione 9 sulla flangia ø 150 10 precedentemente installata.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• In ambedue i casi, togliere eventuali Filtri Antiodore al
Carbone attivo.
USCITA ARIA VERSIONE FILTRANTE
• Collegare la Flangia al foro di uscita dell' Aria con un tubo
rigido o flessibile di ø120 o 150 mm.
• Per collegamento con tubo ø 120, inserire la Flangia di
riduzione 9 sull'uscita del corpo cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x
9,5) in dotazione.
• Assicurarsi della presenza dei Filtri antiodore al Carbone attivo
(Vedi paragrafo Manutenzione Filtri al Carbone Attivo).
CONNESSIONE ELETTRICA
• Collegare la Cappa all'Alimentazione di Rete interponendo un
Interruttore bipolare con apertura dei contatti di almeno 3 mm.
IT
Connessioni
ø 150
9
10
10
Connettore
Alimentazione
ø 120
3
35
5
