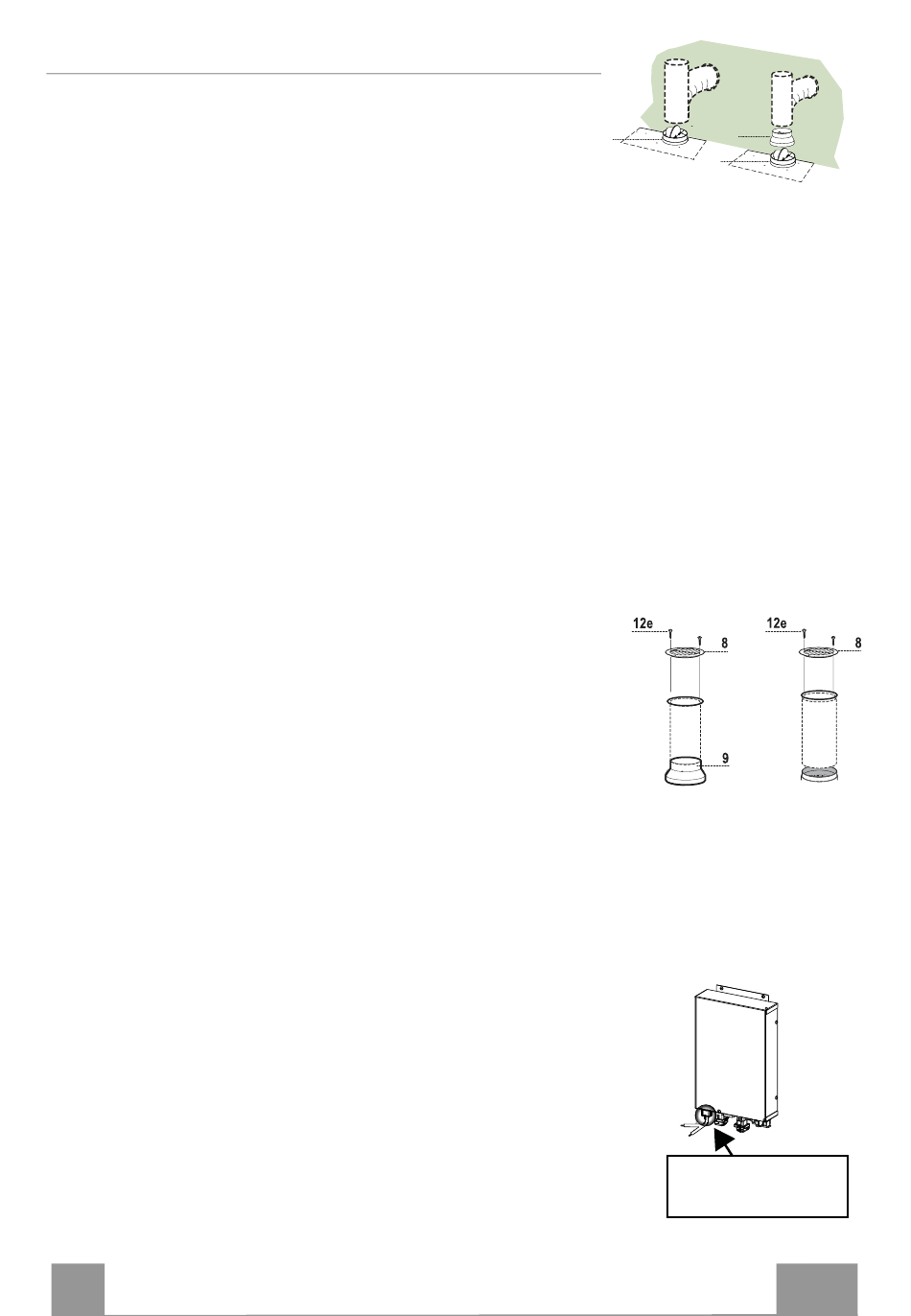

SORTIE AIR VERSION ASPIRANTE
Pour l'installation en version aspirante, relier la hotte au tube de
sortie au moyen d'un tube rigide ou flexible de ø 150 ou 120 mm
dont le choix est laissé à l'installateur.
Raccord tube ø 150
• Insérer la bride avec soupape 10 ø 150 sur la sortie du corps de
hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le
matériel nécessaire n'est pas fourni.
Raccord tube ø 120
• Pour la liaison avec le tube ø120 mm, insérer la buse de
réduction 9 sur la bride ø 150 10 précédemment installée.
• Fixer le tube avec des colliers serre-tube appropriés. Le
matériel nécessaire n'est pas fourni.
• Dans les deux cas, retirer les filtres anti-odeur à charbon actif
éventuels.
SORTIE AIR VERSION FILTRANTE
• Relier la bride au trou de sortie de l'air avec un tube rigide ou
flexible de ø 120 ou 150 mm.
• Pour la liaison avec le tube ø 120 mm, insérer la buse de
réduction 9 sur la sortie du corps de hotte.
• Fixer le tube avec des colliers serre-tube adaptés. Le matériel
nécessaire n'est pas fourni.
• Fixer la grille orientée 8 sur la sortie à l'aide de 2 vis 12e (2,9 x
9,5) fournies.
• Vérifier la présence des filtres anti-odeur à charbon actif. (Voir
paragraphe Entretien filtres à charbon actif).
BRANCHEMENT ELECTRIQUE
• Brancher la hotte sur le secteur en interposant un interrupteur
bipolaire avec ouverture des contacts d'au moins 3 mm.
