Système d'inspection SeeSnake
Boule de guidage
Ressort

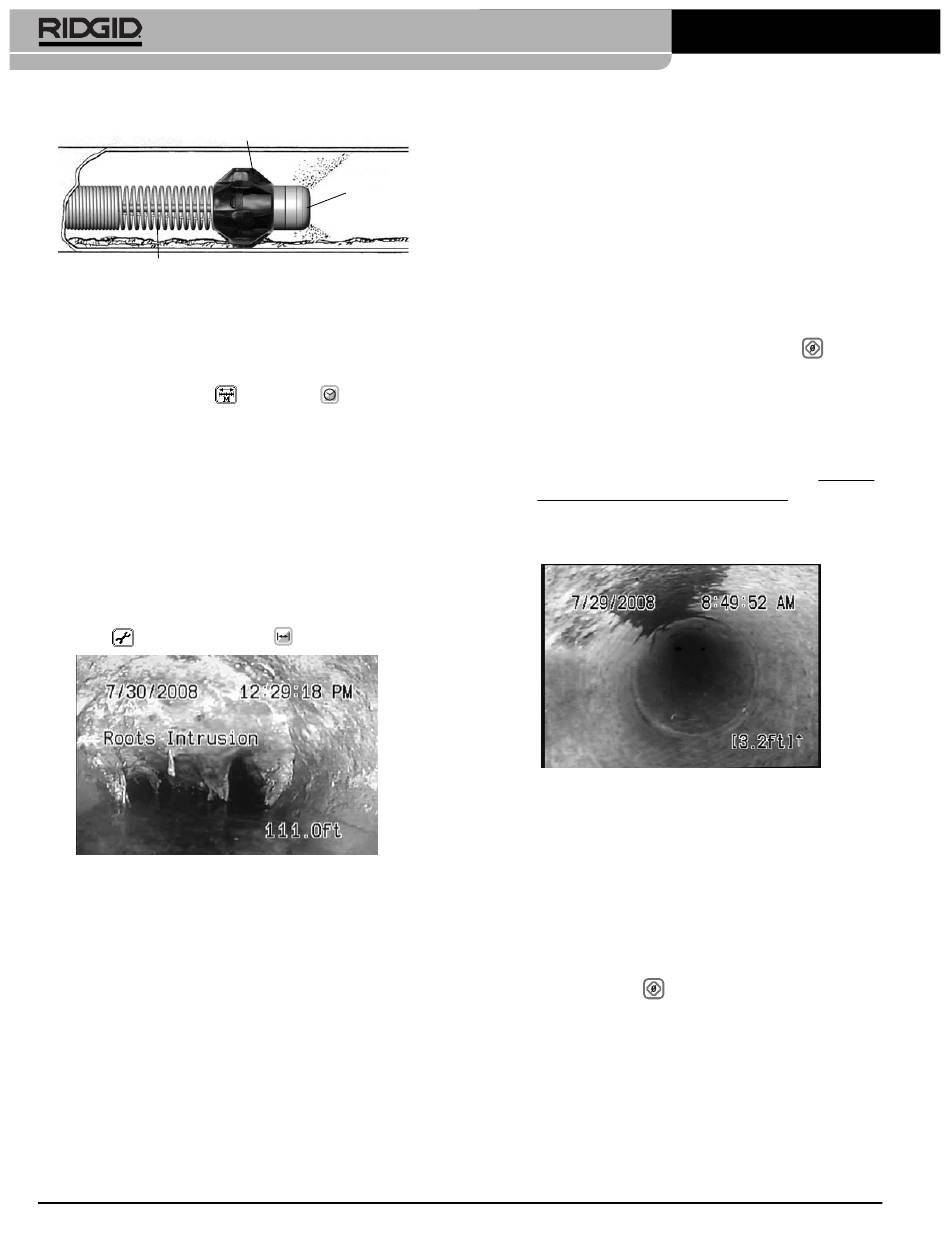

Figure 24 – Fonctionnement des boules de guidage
Utilisation de l'option compteur
CountPlus
Avec le SeeSnake branché et en marche, servez-vous
des touches de distance
istrer les données de votre choix.
a. La touche d'heure sert à naviguer entre l'affichage de
la date seule, de la date et de l'heure, de l'heure
seule ou pas d'affichage date/heure du tout. Appuyez
une fois sur la touche pour avancer jusqu'à la
prochaine option affichée.
b. La touche de distance assure l'activation et la dés-
activation de l'affichage de distance parcourue.
c. Le compteur de distance affichera la distance dans
les unités de mesure sélectionnées à partir du menu
outils
/ unités de mesure
Figure 25 – Écran indiquant l'annotation sur diapo,
l'heure et la distance parcourue
(distance parcourue depuis le point zéro du sys-
tème).
NOTA ! Lors de l'utilisation d'un moniteur microEX -
PLOR ER et que le comptage n'apparaît pas à
l'écran, appuyez sur la touche descendante
de l'unité de caméra microEXPLORER pour
éloigner l'image.
Point zéro du système et point zéro local
Comme indiqué à la Figure 25, le comptage commence à
partir de zéro dès que le système est allumé. Ceci
représente le point zéro du système. Il est possible de
modifier ce point de départ en éteignant le système, puis
en faisant avancer ou reculer le câble jusqu'à un point de
départ voulu avant de rallumer le système. Le compteur
se remet à zéro dès que le système est rallumé.
30
®
microReel
Caméra
et d'heure
pour enreg-
.
Ridge Tool Company
Modification du point zéro du système : Il est égale-
ment possible de remettre le comptage à zéro en ap-
puyant longuement (> 3 secondes) sur la touche Zéro.
Ceci se fait généralement à chaque entrée de canalisation.
Établissement d'un point zéro local : De surcroît, le
SeeSnake dispose d'un deuxième compteur qui permet
de mesurer la distance partielle parcourue à partir d'un
point zéro secondaire sélectionné par l'utilisateur.
1. Pour établir un second point de départ au niveau, par
exemple, d'une intersection de tuyaux, appuyez
brièvement sur la touche Zéro/Sélection
tance affichée sera remise à zéro [0,0]. Le chiffre
encadré indique une mesure de distance partielle
partant d'un point zéro secondaire, plutôt que la dis-
tance cumulée depuis le point zéro du système.
a. Lorsque vous avez commencé une mesure de
distance à partir d'un point zéro local, ne réap-
puyez surtout pas sur la touche Zéro avant d'avoir
terminé la mesure partielle en cours, car cela en-
traînerait la remise à zéro du compteur et la perte
des mesures enregistrées.
Figure 26 – Distance mesurée à partir d'un point zéro
local
b. Par mesure de précaution, il est bon de noter la
distance affichée juste avant de remettre le comp-
teur à zéro pour un nouveau point de départ. Cela
vous permettra de calculer la distance manuelle-
ment à partir du comptage du système si vous
deviez accidentellement remettre le comptage
local à zéro.
c. Une fois la prise de mesure terminée, appuyez sur
la touche Zéro
pour revenir à l'affichage de la
distance cumulée du système ou créer un nou-
veau point de départ local [0,0].
Pour assurer l'uniformité des mesures
Assurez-vous que le câble est complètement rembobiné
sur l'enrouleur avant d'allumer le système. Attendez une
dizaine de secondes que l'écran d'accueil disparaisse
avant de retirer la tête de caméra de son berceau.
. La dis-
