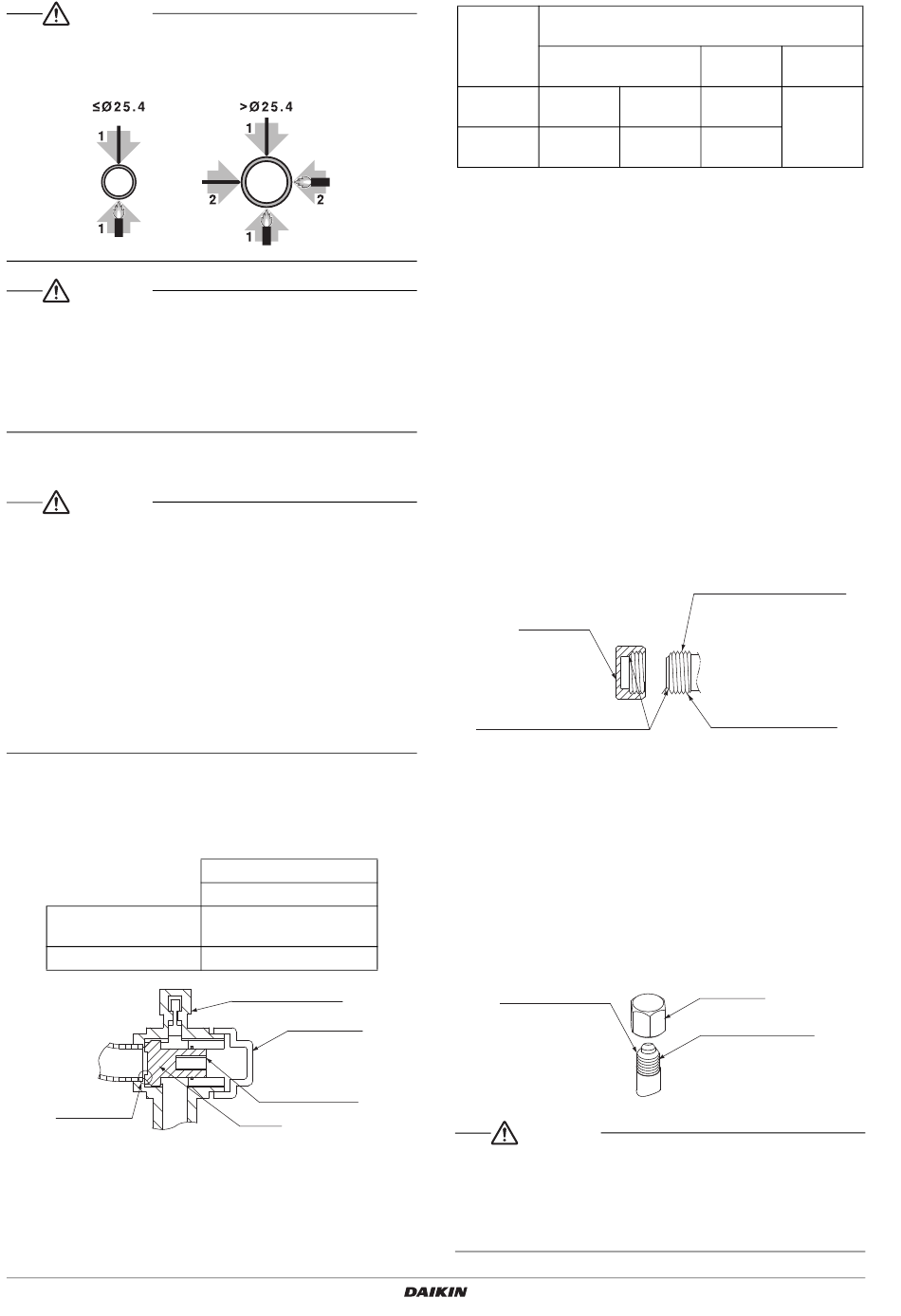

ATTENTION
Précautions lors du raccordement des conduites.
• Procédez au brasage au niveau de la vanne d'arrêt de gaz avant
de procéder au brasage au niveau de la vanne d'arrêt de liquide.
• Ajoutez du matériau de brasage comme indiqué sur l'illustration.
ATTENTION
• Veillez à utiliser les conduites accessoires fournies lors de
l'installation des conduites sur site.
• Veillez à ce que les conduites installées n'entrent pas en contact
avec d'autres conduites, le panneau inférieur ou le panneau latéral.
Dans le cadre des connexions inférieures et latérales notamment,
veillez à protéger les conduites avec une isolation adaptée, de
manière à ce qu'elles n'entrent pas en contact avec le boîtier.
Méthode de fonctionnement des vannes d'arrêt
Suivez les instructions ci-dessous lors de l'utilisation des vannes d'arrêt.
ATTENTION
• N'ouvrez pas les vannes d'arrêt avant d'avoir réalisé les étapes
spécifiées dans la section "8-3 Vérification des dispositifs et des
conditions d'installation".
Ne laissez pas les vannes d'arrêt ouvertes sans avoir
préalablement activé l'alimentation électrique, sinon du réfrigérant
pourrait se condenser dans le compresseur et l'isolation du circuit
d'alimentation électrique principale pourrait être détériorée.
• Veillez à utiliser un outil dédié pour manipuler la vanne d'arrêt. La
vanne d'arrêt n'est pas du type à plaque postérieure. La vanne
risquera de rompre si elle est soumise à une force excessive.
• Utilisez un flexible de charge lorsque vous utilisez l'orifice de
service.
• Veillez à ce qu'il n'y ait aucune fuite de gaz réfrigérant après avoir
serré fermement le capuchon et le couvercle de la vanne.
Couple de serrage
Vérifiez dans le tableau suivant les tailles des clapets d'arrêt
incorporés à chaque modèle, et les valeurs du couple de serrage
des clapets d'arrêt respectifs.
Tailles des vannes d'arrêt
Vanne d'arrêt côté
liquide
Vanne d'arrêt côté gaz
Joint
d'étanchéité
Manuel d'installation
11
LREQ
LREQ15-20
Ø12,7
Ø31,8
Orifice d'entretien
Couvercle
de la vanne
Trou hexagonal
Arbre
Couple de serrage N•m (fermeture dans le sens des
Tailles des
vannes
d'arrêt
Arbre (corps de la vanne)
Ø12,7
8,1~9,9
Ø31,8
26,5~29,4
Méthode d'ouverture
1. Retirez le couvercle du clapet et tournez l'arbre dans le sens
inverse des aiguilles d'une montre à l'aide d'une clé hexagonale.
2. Tournez l'arbre jusqu'à ce qu'il s'arrête.
3. Serrez fermement le couvercle du clapet. Pour le couple de
serrage selon la taille, reportez-vous au tableau ci-dessus.
Méthode de fermeture
1. Retirez le couvercle du clapet et tournez l'arbre dans le sens des
aiguilles d'une montre à l'aide d'une clé hexagonale.
2. Serrez l'arbre jusqu'à ce qu'il entre en contact avec le joint
d'étanchéité du clapet.
3. Serrez fermement le couvercle du clapet. Pour le couple de
serrage selon la taille, reportez-vous au tableau ci-dessus.
Précautions pour la manipulation du couvercle de la vanne
• Veillez à ne pas endommager le joint d'étanchéité.
• Au moment du montage du couvercle du clapet, appliquez un
produit de blocage de vis sur le filetage.
• N'appliquez pas de produit de blocage de vis (pour l'utilisation avec
écrou évasé) sur le joint d'étanchéité.
• Veillez à serrer fermement le couvercle du clapet après avoir
actionné le clapet. Pour le couple de serrage du clapet, reportez-
vous à la section
"Méthode de fonctionnement des vannes d'arrêt"
à la page
11.
Couvercle
de la vanne
Joint d'étanchéité
N'appliquez pas un produit de
blocage de vis
Précautions pour la manipulation du couvercle de l'orifice de service
• Effectuez les travaux sur l'orifice de service avec une durit
de charge équipée d'une tige de poussée.
• Au moment du montage du capuchon, appliquez un produit
de blocage de vis sur le filetage.
• N'appliquez pas de produit de blocage de vis (pour l'utilisation avec
écrou évasé) sur le joint d'étanchéité.
• Veillez à resserrer fermement le capuchon après avoir terminé les
travaux. Pour le couple de serrage du capuchon, reportez-vous
à la section
"Méthode de fonctionnement des vannes d'arrêt" à la
page
11.
Joint d'étanchéité
N'appliquez pas
un produit de
blocage de vis
ATTENTION
Appliquez un produit de blocage de vis sur la fixation du couvercle
de la vanne et sur le filetage de la vis de l'orifice de service.
Sinon, de l'eau de condensation de rosée risque de s'infiltrer à l'intérieur
et de geler. Par conséquent, une fuite de gaz réfrigérant ou un
dysfonctionnement du compresseur risque de déformer ou
d'endommager le capuchon.
Unité de condensation pour réfrigération refroidie par air
aiguilles d'une montre)
Couvercle
Orifice
de la vanne
d'entretien
Clé hexago-
18,0~22,0
nale: 4 mm
11,5~13,9
Clé hexago-
44,1~53,9
nale: 10 mm
Filetage de vis
Appliquez un produit de
blocage de vis
Vanne d'arrêt
Partie de montage
du couvercle de la
vanne
Capuchon
Filetage de vis
Appliquez un
produit de blocage
de vis
LREQ15+20B7Y1R
4P360438-1B – 2014.01
