■ C-4.7
COMMANDES D'URGENCE
En cas de panne du levier de commande ou lorsqu'il
n'est pas possible d'actionner une commande avec le
levier de commande, on peut effectuer l'opération
manuellement en utilisant le distributeur.

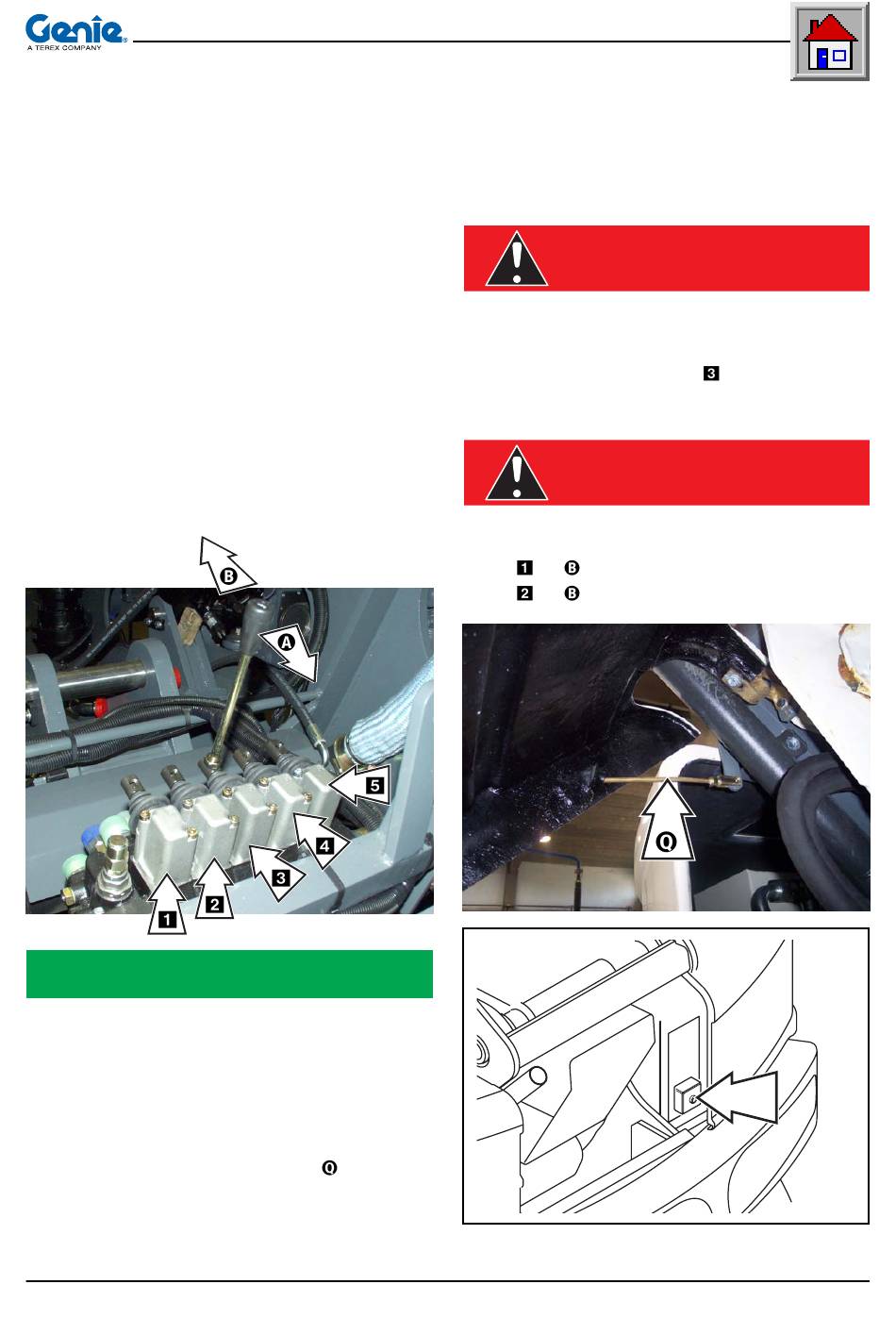

Le distributeur est pourvu de 5 petits leviers de commande
qui activent respectivement les fonctions suivantes:
Levier 1 En position A
En position B
Levier 2 En position A
En position B
Levier 3 En position A
En position B
Levier 4 En position A
En position B
Levier 5 En position A
En position B
IMPORTANT
Les commandes manuelles peuvent être utilisées
seulement si la machine est en fonctionnement ou
qu'elle est dotée de la pompe de secours.
Pour utiliser les commandes manuelles de la pompe de
secours, respecter les instructions suivantes:
• Ouvrir le capot arrière pour accéder au distributeur
et l'accrocher en position soulevée
• Monter les leviers de commande (fournis) sur les
éléments du distributeur.
Chariot élévateur à mât télescopique GTH-4518 R
FONCTIONNEMENT ET UTILISATION
Déploiement du mât
Rappel du télescope du mât
Levage du mât
Descente du mât
Pointage vers l'arrière
Pointage vers l'avant
Accrochage de l'outil terminal
Décrochage de l'outil terminal
Rotation de la tourelle dans
le sens contraire
Rotation de la tourelle dans
le sens horaire
.
Document 57.0008.1300 - 04/2006
• Activer la pompe de secours en maintenant enfoncé
le bouton-poussoir Z. Si ce bouton-poussoir est
relâché, la pompe se désactive.
• Actionner le levier du distributeur pour exécuter la
commande désirée.
• Lors d'une opération manuelle contrôlée par les
commandes d'urgence, le limiteur de charge
n'intervient pas.
• Ne pas actionner le levier
l'utilisation des commandes manuelles.
Lorsqu'on utilise les commandes d'urgence,
respecter rigoureusement la séquence suivante:
Levier
en
Levier
en
C-46
Page
DANGER
(pointage) lors de
DANGER
Rappel complet du mât
Descente du mât
Z
