NOTICE D'UTILISATION
DU TABLEAU DE REPORT D'EXPLOITATION
TR3000

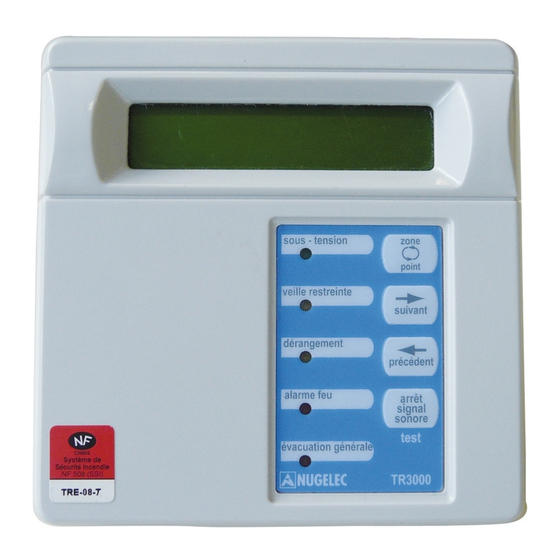

Tableau de report d'exploitation TR3000
COOPER séCuRIté sAs (Groupe EAtON)
Parc européen d'entreprises II
Rue Beethoven - BP 10184 63204 RIOM Cedex FRANCE
Assistance Technique Téléphonique
0825 826 212 (0,15 € TTC/min)
Service Clients
0820 867 867 (0,118 € TTC/min)
1
2
3
raccordement
4
Fonctionnement,
5
de la face avant
6
Caractéristiques
techniques
7
entretien
8
ZNO1026300 F - 02/2015
En raison de l'évolution des normes et du matériel, toutes les
caractéristiques et présentations figurant sur cette notice sont
données à titre indicatif. Elles ne constituent pas un engagement
de notre part, et nous nous réservons le droit d'effectuer, sans
préavis, toute modification ou amélioration.
pages
2
2
3
10
10
11
12
12
réf : 31306
Publicité
Manuels Connexes pour Eaton TR3000
Sommaire des Matières pour Eaton TR3000
-
Page 1: Table Des Matières
Caractéristiques techniques Maintenance, entretien Incidents éventuels Tableau de report d'exploitation TR3000 réf : 31306 COOPER séCuRIté sAs (Groupe EAtON) ZNO1026300 F - 02/2015 Parc européen d’entreprises II Rue Beethoven - BP 10184 63204 RIOM Cedex FRANCE En raison de l'évolution des normes et du matériel, toutes les... -
Page 2: Introduction
Utiliser des chevilles de 6 mm et des vis type TC 4×25 mm (min) à tête cylindrique cruciforme. une fois l’installation terminée, l’installateur doit impérativement coller les deux étiquettes transparentes EAtON fournies avec le tR3000 sur les côtés du tableau de report d’exploitation de la manière suivante :... - Page 3 (2) Acquit buzzer global : Il permet grâce au bouton-poussoir « arrêt signal sonore », de stopper les buzzers de tous les TR3000 ainsi que celui de la centrale. (Fonctionne seulement si le TR3000 est adressé.) Acquit buzzer local : Il permet grâce au bouton-poussoir « arrêt signal sonore », de stopper uniquement le...
- Page 4 ZNO1026300 F - 02/2015 Pour adresser le tableau de report TR3000, veuillez configurer les switchs 5 à 8 comme suit : Intermédiaire Pos N°1 Pos N°2 Pos N°3 Pos N°4 Pos N°5 Pos N°6 Pos N°7 Pos N°8 Pos N°9 Pos N°10...
- Page 5 CR1. Le nombre maximum de TR3000 est de 7 pour ECA, ECB et TSM. Note : Les tableaux de report TR3000 à afficheur LCD peuvent être raccordés ensemble sur une même ligne. Ils peuvent être placés dans n’importe quel ordre.
- Page 6 La longueur maximale de câble à ne pas dépasser, dans ce cas présent, est de 1000 m. Exemple avec une installation où la centrale est un ECS Sensea.EC et où il y a cinq TR3000 : Dans ce cas, vous devez utiliser l’alimentation interne de l’ECS et donner à chacun de vos TR3000 une...
-
Page 7: Installation
48 W – 24 V – 2 A, vous pourrez alors installer au maximum 30 TR3000 sur votre installation. De plus, s'il y a plus de 15 TR3000 avec Sensea.EC ou plus de sept avec TSM, certains ne pourront pas avoir d’adresse. Dans ce cas, vous devrez utiliser le mode intermédiaire. Voir chapitre 3.1 Configuration des tableaux de report d’exploitation TR3000. - Page 8 Toutefois, si cette longueur maximale de 300 m ne vous suffit pas, vous pouvez utiliser des dérivations qui permettront d’utiliser des sections de câbles plus grandes dans le but d’augmenter la distance maximale de raccordement des TR3000. Pour le câblage, vous devez vous baser sur l’exemple ci-dessous :...
- Page 9 ZNO1026300 F - 02/2015 Cette méthode permet de savoir si votre dernier report sur la ligne est correctement alimenté. À chaque segment, vous devez connaître le nombre de reports connectés après celle-ci. Vous devez calculer pour chaque segment la chute de tension correspondante, puis vous devez les additionner. Le résultat de leur addition doit vous retourner un résultat inférieur à...
-
Page 10: Contrôle, Essai
Il est accompagné par la sonnerie continue du buzzer. Ce voyant décrit un défaut de la centrale lorsqu’il est allumé sans information sur l’afficheur LCD. En revanche, en cas de « Défaut Liaison » entre la centrale et le TR3000, le voyant dérangement est allumé... -
Page 11: Description
Consommation en veille : 15 mA sous 24 V en veille, 17,8 mA sous 24 V en dérangement, 17,7mA sous 24 V en alarme feu IP : 30 IK : 04 ème Les borniers du tR3000 peuvent accepter au maximum des câbles CR1 8/10... -
Page 12: Maintenance
L’afficheur n’affiche pas « ZD - Problème d’initialisation - Appuyer sur le bouton « test ». EN VEILLE » ou « TR3000 » lors du démarrage. Consignes de recyclage « Les Déchets d’Equipements Electriques et Electroniques professionnels (DEEE pro) ainsi que les accumulateurs au Nickel-Cadmium, au plomb ou au Nickel-métalhydrure qui peuvent équiper ces produits, sont néfastes pour...
