UTILISATION D'UNE ENTREE 4 ETATS
Une entrée 4 états (ou boucle équilibrée) permet de détecter les différents cas suivants :
- Entrée active ou inactive
- Fil coupé ou Fil court-circuité (entrée sabotée)
Pour utiliser ce type d'entrée, vous devez ajouter deux résistances de 4,7KOhm (fournies avec le module) sur les fils
reliant l'entrée à votre détecteur (ou autre).

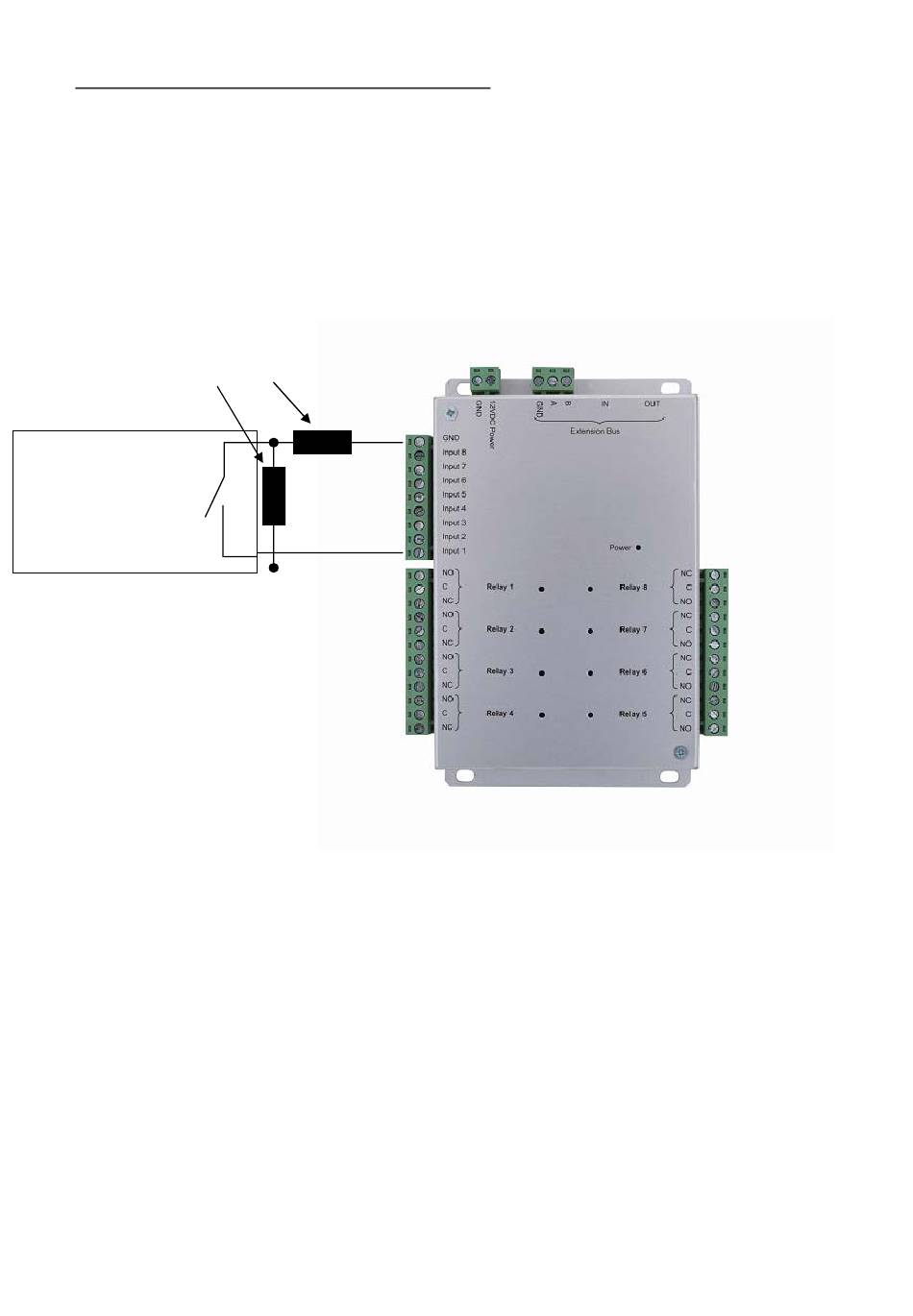

Pour cela, utilisez le schéma suivant :
Résistances de 4,7KOhm
Détecteur
(ou autre)
Notes : chaque entrée du module peut être indépendamment utilisée en mode 2 ou 4 états. Vous pouvez configurer
ces modes depuis le menu « Technique », « Configuration du site » puis en cliquant sur les modules concernés.
De la même façon, pour ajuster les niveaux de détection (si vous utilisez une autre résistance par exemple), vous
pouvez calibrer chaque entrée depuis le menu « Technique », « Configuration du site » puis en cliquant sur les mo-
dules concernés puis en cliquant sur le bouton « Calibrer » de l'entrée concernée. Vous pouvez également ajuster la
tolérance de détection depuis ce même menu.
