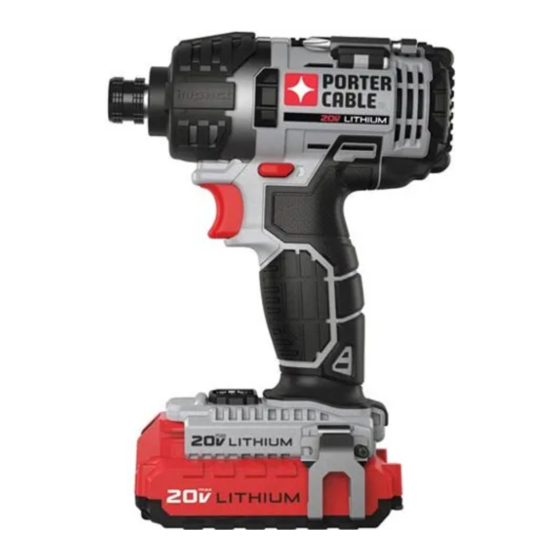

20 Volt Max* 1/4" Lithium-Ion

Cordless Impact Driver

6.35mm visseuse à percussion sans fil á

block-piles au lithium-ion de 20v Max*

6.35mm destornillador de impacto

inalámbrico de iones de litio de 20v Max*

Thank you for choosing PORTER-CABLE! To register your new product, go to:

www.portercable.com/ServiceAndSupport/ProductRegistration.aspx

Merci d'avoir choisi PORTER-CABLE! Consulter le site Web www.portercable.

com/ServiceAndSupport/ProductRegistration.aspx pour enregistrer votre

nouveau produit.

Gracias por elegir PORTER-CABLE usted! Para registrar su nuevo producto,

visite: www.portercable.com / ServiceAndSupport / ProductRegistration.aspx

www.portercable.com

INSTRUCTIVO DE OPERACIÓN, CENTROS DE

SERVICIO Y PÓLIZA DE GARANTÍA.

ADVERTENCIA: LÉASE ESTE INSTRUCTIVO

ANTES DE USAR EL PRODUCTO.

*Maximum initial battery pack voltage (measured without

a workload) is 20 volts. The nominal voltage is 18.

Instruction manual

Manuel d'instructions

Manual de'instrucciones

CATALOG NUMBERS

PCC640

Sommaire des Matières pour Porter Cable PCC640

Page 1 Instruction manual SERVICIO Y PÓLIZA DE GARANTÍA. Manuel d’instructions Manual de’instrucciones ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO. CATALOG NUMBERS *Maximum initial battery pack voltage (measured without PCC640 a workload) is 20 volts. The nominal voltage is 18.
Page 2 SAfETy GUIDELINES - DEfINITIONS It is important for you to read and understand this manual. The information it contains relates to protecting YOUR SAFETY and PREVENTING PROBLEMS. The symbols below are used to help you recognize this information. DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.
Page 3 b) Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, nonskid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries. c) Prevent unintentional starting. Ensure the switch is in the off position before connecting to power source and/ or battery pack, picking up or carrying the tool.
Page 4 SPECIfIC SAfETy RULES • Hold power tool by insulated gripping surfaces, when performing an operation where fastener may contact hidden wiring. Fasteners contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock.
Page 5 Symbols • The label on your tool may include the following symbols. The symbols and their definitions are as follows: V ......volts A ....amperes Hz ....hertz W ....watts min ....minutes or AC ..alternating current n o ....no load speed or DC ..direct current .....Class I Construction ....earthing terminal (grounded)
Page 6 IMPORTANT SAfETy INSTRUCTIONS fOR BATTERy CHARGERS SAVE THESE INSTRUCTIONS: This manual contains important safety instructions for battery chargers. WARNING: Before using charger, read all instructions and cautionary markings on charger, battery pack, and product using battery pack. • Shock hazard. Do not allow any liquid to get inside charger. • Burn hazard.
Page 7 • Do not incinerate the battery pack even if it is severely damaged or is completely worn out. The battery pack can explode in a fire. Toxic fumes and materials are created when LI-ION battery packs are burned. • Do not charge or use battery in explosive atmospheres, such as in the presence of flammable liquids, gases or dust.
Page 8 BAD BATTERy The charger can detect a weak or damaged battery. The LED flashes in the pattern indicated on the label. If you see this bad battery blink pattern, do not continue to charge the battery. Return it to a service center or a collection site for recycling.
Page 9 TO REMOVE BATTERY PACk: Depress the battery release button (7) as shown in figure C and pull battery pack out of tool. VARIABLE SPEED TRIGGER SWITCH - fIGURE D To turn the tool on, squeeze the trigger switch (1). To turn the tool off, release the trigger switch. Your tool is equipped with a brake.
Page 10 LED WORk LIGHT When impact driver is activated by pulling the trigger switch (1), the integrated LED work light (9) will automatically illuminate the work area. NOTE: The work light is for lighting the immediate work surface and is not intended to be used as a flashlight. Bit Tip Storage Two magnetic bit storage slots (5) are built into the area on the top of the tool.
Page 11 SPECIAL NOTES fOR USE WITH LITHIUM BATTERIES • Unit shuts off abruptly. • Battery pack has reached its • Allow battery pack to cool maximum thermal limit. down. • Out of charge. ( To • Place on charger and allow to charge. maximize the life of the battery pack it is designed to shutoff abruptly when the charge is depleted.) For assistance with your product, visit our website at www.portercable.com for a list of service centers, or call the PORTER-CABLE Customer Care Center at (888) 848-5175.
Page 12 This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:...
Page 13 The following are PORTER-CABLE trademarks for one or more power tools and accessories: a gray and black color scheme; a “four point star” design; and three contrasting/outlined longitudinal stripes. The following are also trademarks for one or more PORTER-CABLE and Delta products: Les éléments ci-dessous sont des marques de commerce des outils et des accessoires de PORTER-CABLE : un agencement de couleurs grise et noire;...
Page 14 6.35mm visseuse à percussion sans fil á block-piles au lithium-ion de 20v Max* Manuel d’instructions www.portercable.com N° DE CATALOGUE Blocs-piles et chargeurs vendus séparément PCC640...
Page 15 LIGNES DIRECTRICES EN MATIèRE DE SÉCURITÉ - DÉfINITIONS Il est important que vous lisiez et compreniez ce mode d’emploi. Les informations qu’il contient concernent VOTRE SÉCURITÉ et visent à ÉVITER TOUT PROBLÈME. Les symboles ci-dessous servent à vous aider à reconnaître cette information. DANGER : Indique une situation dangereuse imminente qui, si elle n’est pas évitée, causera la mort ou des graves blessures.
Page 16 3) Sécurité personnelle a) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un simple moment d’inattention en utilisant un outil électrique peut entraîner des blessures corporelles graves.
Page 17 notamment des trombones, de la monnaie, des clés, des clous, des vis, etc., qui peuvent établir une connexion entre les deux bornes. Le court-circuit des bornes du bloc-piles risque de provoquer des étincelles, des brûlures ou un incendie. d) En cas d’utilisation abusive, le liquide peut gicler hors du bloc-piles, éviter tout contact. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir des soins médicaux.
Page 18 · la silice cristalline dans les briques et le ciment et autres produits de maçonnerie, · l’arsenic et le chrome dans le bois de sciage ayant subi un traitement chimique. Le risque associé à de telles expositions varie selon la fréquence avec laquelle on effectue ces travaux.
Page 19 DESCRIPTION fONCTIONNELLE figure A 1. Détente 2. Bouton de marche avant/marche arrière 3. Collet du mandrin 4. Mandrin hexagonal à ouverture rapide 5. Porte-embouts magnétiques (2) 6. Bloc-piles 7. Bouton de dégagement du bloc-piles 8. Indicateur de niveau de charge 9.
Page 20 • Ne pas utiliser de rallonge à moins que cela ne soit absolument nécessaire. L’utilisation d’une rallonge inadéquate risque d’entraîner un incendie, un choc électrique ou une électrocution. • Pour la sécurité de l’utilisateur, utiliser une rallonge de calibre adéquat (AWG, American Wire Gauge [calibrage américain normalisé des fils]). Plus le numéro de calibre de fil est petit et plus sa capacité est grande, par exemple un calibre 16 a plus de capacité qu’un calibre 18. Si plus d’une rallonge est utilisée pour obtenir la longueur totale, s’assurer que chaque rallonge présente au moins le calibre de fil minimum.
Page 21 ou les bâtiments métalliques en été). AVERTISSEMENT : ne jamais ouvrir le bloc-piles pour quelque raison que ce soit. Si le boîtier du bloc-piles est fissuré ou endommagé, ne pas l’insérer dans un chargeur. Ne pas écraser, faire tomber ou endommager le bloc-piles. Ne pas utiliser un bloc-piles ou un chargeur qui a reçu un choc violent, qui est tombé, a été écrasé ou est endommagé de quelque manière que ce soit (p. ex. percé par un clou, frappé d’un coup de marteau, piétiné). Les blocs-piles endommagés doivent être envoyés au centre de réparation pour être recyclés. AVERTISSEMENT : risque d’incendie. Ne pas ranger ou transporter les piles de manière à...
Page 22 PROBLèME AVEC LE SECTEUR Lorsque le chargeur est utilisé avec des blocs d’alimentation portatifs comme des génératrices ou des alternateurs, le chargeur peut suspendre temporairement son fonctionnement. Le voyant DEL clignote selon la séquence code inscrite sur l’étiquette. Cela indique que l’alimentation est hors tolérance. BLOC-PILES LAISSÉ...
Page 23 DÉTENTE à VITESSE VARIABLE -fIGURE D Pour démarrer l’outil, presser la détente (1). Pour éteindre l’outil, simplement la relâcher. L’outil est doté d’un frein, dès le relâchement complet de la détente, le mandrin s’arrêtera. L’interrupteur de vitesse variable vous permet de choisir la vitesse convenant le mieux à...
Page 24 Indicateur de niveau de charge - figure G L’outil est pourvu d’un indicateur de niveau de charge (8). Cet indicateur peut servir à afficher le niveau actuel de charge d’un bloc-piles durant son utilisation et durant sa charge. Il ne permet pas de connaître la fonctionnalité...
Page 25 PIèCES DE RECHANGE Utiliser seulement des pièces de rechange identiques. Pour obtenir une liste des pièces de rechange ou pour en commander, consulter le site Web www.portercable.com. Il est également possible de commander des pièces au centre de réparation de l’usine PORTER-CABLE et au centre de réparation sous garantie autorisé...
Page 26 Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Cet appareil est conforme aux dispositions du paragraphe 15 des règlements de la FCC. Son fonctionnement est régi par les deux conditions suivantes : (1) Cet appareil ne peut pas causer d’interférence nuisible et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles qui risquent d’en gêner le fonctionnement.
Page 27 REMPLACEMENT DES ÉTIQUETTES D’AVERTISSEMENT Si vos étiquettes d’avertissement sont illisibles ou manquantes, contactez le 888-848- 5175 pour en obtenir le remplacement gratuit. Les éléments ci-dessous sont des marques de commerce des outils et des accessoires de PORTER-CABLE : un agencement de couleurs grise et noire; un motif d’ « étoile à quatre pointes »...
Page 28 20v Max* Manual de’instrucciones www.portercable.com INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO. Las baterías y los cargadores se venden por CATáLOGO N° separado PCC640...
Page 29 PAUTAS DE SEGURIDAD/DEfINICIONES Es importante que lea y comprenda este manual. La información que contiene se relaciona con la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS. Los símbolos que siguen se utilizan para ayudarlo a reconocer esta información. PELIGRO: indica una situación de peligro inminente que, si no se evita, provocará...
Page 30 Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personales graves. b) Utilice equipos de protección personal. Siempre utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección, como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá...
Page 31 b) Utilice herramientas eléctricas sólo con paquetes de baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede producir riesgo de incendio y lesiones. c) Cuando no utilice el paquete de baterías, manténgalo lejos de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan realizar una conexión desde un terminal al otro.
Page 32 Algunos de estos productos químicos son: • el plomo de las pinturas de base plomo, • la sílice cristalina de ladrillos, el cemento y otros productos de mampostería, y • el arsénico y el cromo de la madera con tratamiento químico. El riesgo derivado de estas exposiciones varía según la frecuencia con la que se realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en áreas bien ventiladas y trabaje con equipos de seguridad aprobados, como las máscaras para polvo especialmente diseñadas para filtrar las partículas microscópicas.
Page 33 DESCRIPCIÓN DE LAS fUNCIONES fIGURA A 1. Interruptor de gatillo 2. Botón de avance/reversa 3. Collar del mandril 4. Mandril hexagonal de liberación rápida 5. Sujetadores magnéticos de puntas (2) 6. Batería 7. Botón de liberación de la batería 8. Indicador de carga de la batería 9.
Page 34 • No utilice un cable prolongador a menos que sea absolutamente necesario. El uso de un cable prolongador incorrecto puede provocar riesgo de incendio, descarga eléctrica o electrocución. • Para garantizar la seguridad, un cable prolongador debe tener un tamaño de cable adecuado (AWG o Calibre de conductor de Estados Unidos).
Page 35 ADVERTENCIA : Nunca intente abrir el paquete de baterías por ningún motivo. Si la caja del paquete de baterías está agrietada o dañada, no la introduzca en el cargador. No comprima, deje caer ni dañe el paquete de baterías. No utilice un paquete de baterías o un cargador que haya recibido un golpe fuerte, se haya caído, esté agotado o dañado de alguna forma (por ejemplo, perforado con un clavo, golpeado con un martillo, pisado). Los paquetes de baterías dañados deben devolverse al centro de mantenimiento para su reciclado.
Page 36 DEJAR LA BATERíA EN EL CARGADOR El cargador y el paquete de baterías se pueden dejar conectados indefinidamente con la luz LED encendida. El cargador mantendrá el paquete de baterías como nuevo y completamente cargado. Este cargador posee un modo Tune-up automático que iguala o equilibra las celdas individuales en el paquete de baterías para que éste funcione a máxima capacidad.
Page 37 INTERRUPTOR DISPARADOR DE VELOCIDAD VARIABLE -fIGURA D Para encender la herramienta, oprima el interruptor disparador (1). Para apagar la herramienta, suelte el interruptor disparador. La herramienta está equipada con un freno. El portabrocas se detendrá cuando suelte completamente el interruptor disparador. El interruptor de velocidad variable le permite seleccionar la mejor velocidad para una aplicación en particular.
Page 38 INDICADOR DE CARGA DE LA BATERíA -fIGURA G La herramienta está equipada con un indicador de carga de la batería (8). Se puede utilizar para visualizar el nivel actual de carga de la batería durante el uso y durante la carga.
Page 39 DETECCIÓN DE PROBLEMAS Problema Causa posible Solución posible • La unidad no enciende. • El paquete de baterías no • Controle la instalación del está bien instalado. paquete de baterías. • El paquete de baterías no • Verifique los requisitos de está cargado. carga del paquete de baterías. • El paquete de baterías • El paquete de baterías no • Inserte el paquete de no carga. está insertado en el baterías en el cargador hasta cargador.
Page 40 PIEzAS DE REPUESTO Utilice sólo piezas de repuesto idénticas. Para obtener una lista de piezas o para solicitar piezas, visite nuestro sitio Web en www.portercable.com. También puede solicitar piezas al Centro de mantenimiento de fábrica PORTER-CABLE o al Centro de mantenimiento con garantía autorizado de PORTER-CABLE más cercanos.
Page 41 GARANTíA LIMITADA DE TRES AÑOS PORTER-CABLE reparará o reemplazará, sin cargo, cualquier defecto ocasionado por materiales defectuosos o mano de obra durante tres años a partir de la fecha de compra, en el caso de las herramientas (dos años para las baterías). Esta garantía no cubre fallas en las piezas que resulten del desgaste normal de la herramienta o de su utilización inadecuada.
Page 42 Las siguientes son marcas comerciales PORTER-CABLE que distinguen a una o más herramientas y accesorios: un gráfico de color gris y negro; un diseño de “estrella de cuatro puntas” y tres franjas longitudinales contrastantes/delineadas. Las siguientes también son marcas comerciales para uno o más productos de PORTER-CABLE y Delta: 2 BY 4®, 890™, Air America®, AIRBOSS™, Auto-Set®, B.O.S.S.®, Bammer®, Biesemeyer®, Builders Saw®, Charge Air®, Charge Air Pro®, CONTRACTOR SUPERDUTY®, Contractor’s Saw®, Delta®, DELTA®, Delta Industrial®, DELTA MACHINERY &...
Page 44 Catalog Numbers PCC640 form # 90600199 rev03 April 2014 Printed in China...
