1. Description
1.1 Caractéristiques de fabrication de
l'unité
Les kits OneFit sont pré-assemblés et testés en usine.
Toutes les opérations de service ordinaire sont effectuées par
la face avant de l'unité avec les portes fermées (OneFit safety)
ou ouvertes (OneFit) sur la base des requêtes du client.
Le compartiment disjoncteur peut être équipé de disjoncteurs
ou de contacteurs débrochables.
Les colonnes réalisées avec les kits OneFit peuvent être
adossées aux murs, car elles sont totalement accessibles par
le devant pour les manœuvres, les opérations de maintenance
et d'installation.
Le kit OneFit est disponible en quatre configurations
distinctes, visant à améliorer la sécurité du personnel et à
mettre à jour le tableau.
1. OneFit
Le nouveau système de connexion de l'appareil, les
obturateurs de cloisonnement métallique intégrés et le
dispositif de verrouillage à l'état de l'art offrent une solution
d'adaptation totale.
2. OneFit Safety
Les fonctions additionnelles permettent d'aller au-delà
des limitations actuelles de projet d'une installation, en
garantissant un mode de fonctionnement à porte fermée pour
prévenir les accidents dus au contact accidentel avec des
parties sous tension.
3. OneFit Safety Plus
La connexion à distance intégrée garantit un environnement
opérationnel plus sûr pour le personnel grâce à la distance
ajoutée entre l'opérateur et la zone des opérations surtout en
cas d'arc interne accidentel.
4. OneFit eSafety Plus
Les capteurs intégrés donnent une nouvelle vie au tableau
en réunissant tous les avantages précédents avec le
renouvellement complet des appareillages.
Figure 1a
6
Le tableau suivant montre les degrés de protection de chaque
ensemble OneFit:
Porte fermée
Porte ouverte
ou sans porte
1) Porte disponible en ensembles OneFit safety et versions supérieures

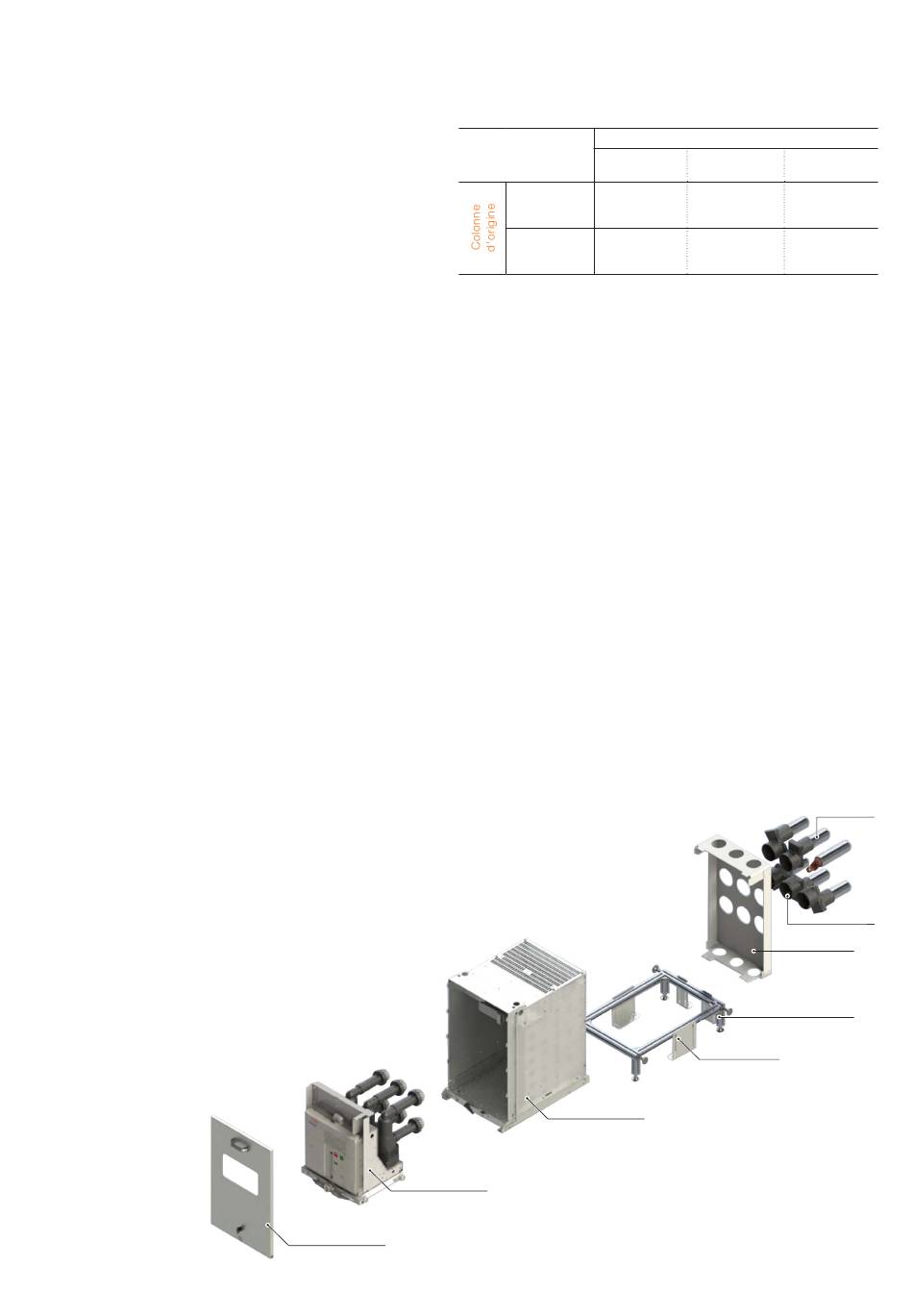

Chaque kit (figure 1, figure 2, figure 3, figure 4, figure 5, figure
6) est constitué des parties principales suivantes:
1. Base
2. Plaque de fixation
3. Châssis
4. Obturateur
5. Système d'adaptation en cuivre
6. "Coquilles" isolantes
7. Plaque isolante
8. Appareil standard
9. Porte (paquet Safety ou version supérieure)
10. Micro-interrupteur (paquet Safety Plus ou version
supérieure)
11. Tôle de couverture
12. Capteurs de courant
13. Système d'obturateurs automatiques (option ANSI)
8
8
9
9
Ensemble OneFit
Sans tôle de
Sans porte
couverture
IP colonne
IP colonne
d'origine
d'origine
IP0X
IP1X
2
2
3
3
Avec porte (1)
IP colonne
d'origine
IP2X
5
5
6
6
7
7
1
1
