4.1 Présentation des systèmes

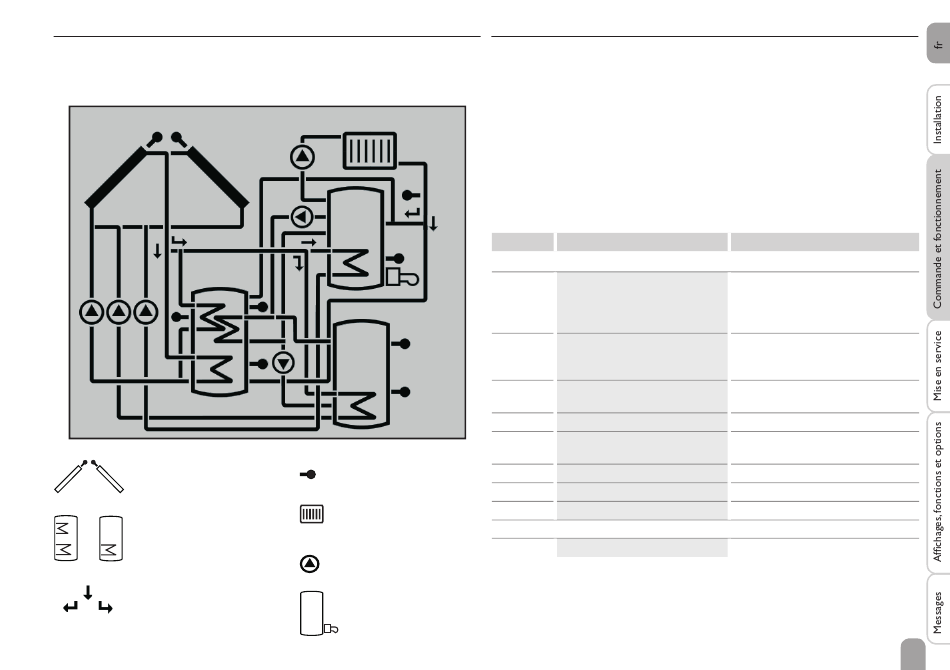

L'écran System-Monitoring affi che le schéma sélectionné. Celui-ci est composé de
plusieurs symboles correspondant aux différents composants du système sélection-
né. Ces symboles s'affi chent de manière fi xe, clignotent ou sont masqués selon l'état
de fonctionnement du système.
Capteurs avec
sonde capteur
Réservoir 1 et 2
avec échangeur thermique
Vanne à 3 voies
seul(e) le sens du courant / la
position de commutation de la
vanne est indiqué(e).
4.2 Autres affi chages
Smiley
A défaut de toute panne (fonctionnement normal), un smiley ☺ s'affi che sur l'écran.
Affi chage d'erreurs
En cas de panne du système, le témoin lumineux clignote en rouge et les symboles
⚠ (triangle de signalisation) et ☍ (clé plate) s'affi chent sur l'écran.
Messages courts et messages qui défi lent
Les fonctions et options, valeurs mesurées et valeurs bilan ainsi que les messages
sont indiqués par des textes courts et par des textes longs. Une fois qu'un mes-
sage court s'est affi ché sur l'écran, son explication (texte long) défi le sur l'écran de
droite à gauche.
Symbole
État affi ché :
☼
❄
⚠
⚠ + ☛
⚠ + ☼
Sonde de température
Ⓢ
⛁
Circuit de chauffage
☺
(augmentation retour)
Symboles de panne :
⚠ + ☍
Pompe
Chauffage d'appoint
avec symbole de chaudière
affi ché en permanence
Clignotement lent
Limitation maximale du réservoir
Fonction de refroidissement du
active (la température du réser-
capteur active, fonction de refroidis-
voir a excédé la valeur maximale)
sement du système ou du réservoir
active
Option antigel activée
Température du capteur inférieure
à la valeur minimale, fonction antigel
active
Désactivation de sécurité du capteur
active
Mode manuel actif
Désactivation de sécurité du réser-
voir active
Mode de réglage
Fonction vacances activée
Fonctionnement normal
Sonde défectueuse
