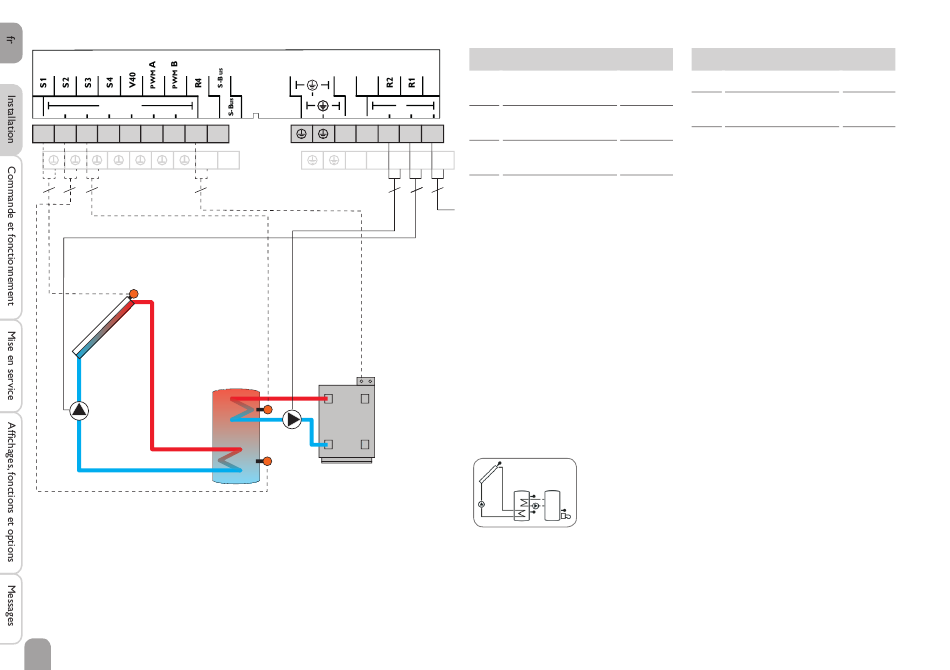

Système 3 : Système de chauffage solaire avec 1 réservoir et chauffage d'appoint
Sensors
GND
R4
1
2
3
4
5
6
7
8
10
2
2
2
2
S1
R1
10
Relais
9
R2
11
N
N
R4
S3
R2
S2
Sondes
S1
Température du
L
capteur
N
S2
Température du réser-
voir en bas
R1
L
S3
Température du chauf-
N
N
fage d'appoint
Libre
S4
3
3
3
Réseau
Mains
Le régulateur calcule la différence de température entre la sonde capteur S1 et la
sonde réservoir S2. Dès que cette différence est supérieure ou égale à la valeur
défi nie pour la mise en marche de la pompe (R1), celle-ci est activée et le réservoir
chauffé jusqu'à ce que sa température atteigne la valeur de désactivation ou le seuil
maximal prédéfi nis.
Le chauffage d'appoint (R2 et R4) se réalise à travers la fonction thermostat (S3).
Dès que la température mesurée par la sonde S3 atteint la valeur défi nie pour
l'activation du chauffage d'appoint, celui-ci démarre. Dès que la température est
supérieure ou égale à la valeur défi nie pour la désactivation du chauffage d'appoint,
celui-ci s'arrête.
Système 3 : affi chage sur l'écran du régulateur
Relais
1 / GND
R1
Pompe solaire
R2
Pompe de charge du
2 / GND
réservoir
Demande
R4
Chauffage d'appoint
3 / GND
4 / GND
R1 / N / PE
R2 / N / PE
R4 / R4
