En premier lieu, veuillez bien préparer le
raccordement au conduit de fumées ainsi
que les mesures de protection du sol en
fonction des consignes de sécurité en
vigueur (protection incendie).
Vous pourrez
l'assemblage du poêle.
Étape 1

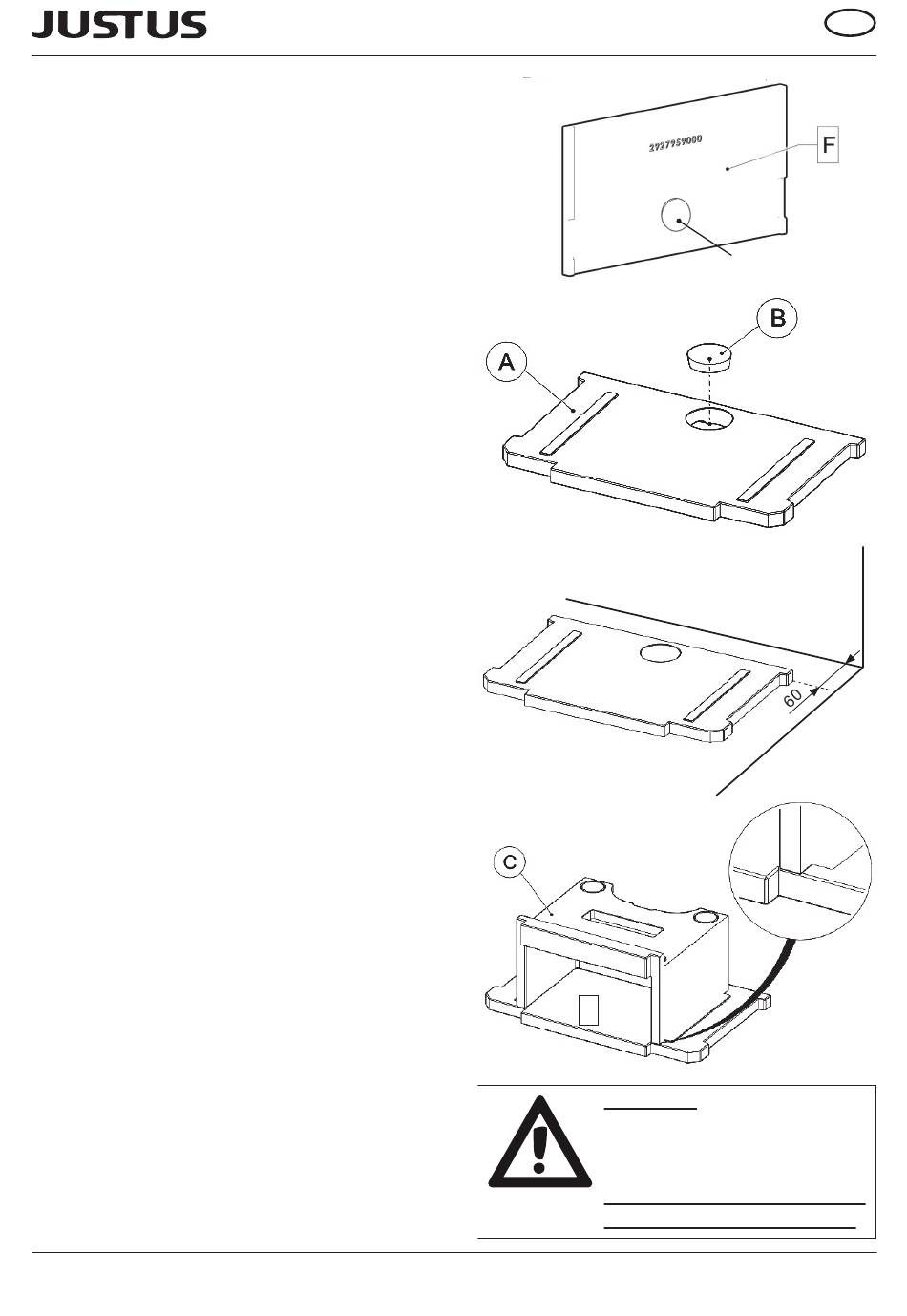

La plaque support (A) comporte une ouver-
ture vers le bas, le panneau arrière du bas
(F) une empreinte défonçable vers l'arrière
pour le passage d'un raccordement à une pri-
se d'air extérieur éventuellement nécessaire.
Choisissez l'option qui vous
échéant, enfoncez l'empreinte du panneau
arrière du bas (F) et bouchez l'orifice de la
plaque support (A) à l'aide du disque obtu-
rateur (tampon) (B). Dans ce cas, il sera né-
cessaire de coller le disque obturateur (tam-
pon) (B) dans la plaque support (A).
Étape 2
Placez la plaque support (A) sur l'emplace-
ment choisi. En cas d'adossement direct au
mur, la distance entre la plaque support et le
mur doit être de 60 mm minimum.
La plaque support (A) doit être placée de
façon parfaitement horizontale et en angle
droit par rapport aux murs d'adossement
Compensez si nécessaire la position à l'aide
de cales adéquates.
Posez le socle (C) sur la plaque support (A)
comme indiqué sur le croquis ci-contre.
Retirez ensuite avec précaution le socle (C) .
Badigeonnez d'une fine couche de colle (envi-
ron 2 mm) le bord inférieur du socle (C).
Replacez avec précision le socle (C) à sa
place et appuyez fermement pour le fixer.
Si une prise d'air extérieur vers le bas est
souhaitée, il faut que le tuyau de raccordement
(Ø 100 mm) dépasse de la plaque support
(A) d'environ 30 à 40 mm. Le raccordement à
la buse sera effectué par la suite à l'aide d'un
tuyau flexible en aluminium.
ensuite commencer
convient. Le cas
Étape 1
Étape 2
A
Attention:
Veillez à respecter scrupu-
leusement
d'utilisation de la colle!
Veillez à éliminer immédia-
tement tout excès de colle!
38
F
Empreinte
défonçable
les instructions
