3.6 Choix du type de montage des capteurs ultrasoniques

Lors du choix du type de montage, divers points doivent être pris en compte.
Temps de transit du signal
Une mesure de signal ultrasonique optimale repose sur un temps minimum de
transit [t]. La différence de temps est proportionnelle à la vitesse d'écoulement.
t
Temps de transit du signal
La précision de mesure, c'est à dire la différence de la durée de parcours à détecter
augmente en fonction du temps de transit [t] dans le liquide.
C'est la raison pour laquelle il est conseillé d'utiliser plus d'une traverse pour les pe-
tits DN.
Choix du nombre de traverses
L'électronique propose en standard le choix entre 1...4 traverses.
1 traverse
Veuillez tenir compte du fait que la puissance de signal diminue à chaque point de
réflexion supplémentaire (2 traverses = 1 point de réflexion, etc.). Pour obtenir la
meilleure qualité de signal possible, il faut utiliser le moins de traverses possible.
Recommandations
Pour optimiser la puissance et la qualité de signal, nous recommandons les possibili-
tés suivantes :
DN 50...65 2...4 traverses
DN 80...600 2 traverses
DN 650...3000 1 traverse
Sélection de la fixation du capteur
Pour le montage des capteurs, E+H propose trois solutions :
• colliers de fixation pour les DN 50...200 (voir p.14).
• colliers de fixation pour les DN 250...3000 (voir p.14).
• montage par le client avec des goujons à souder (voir p.17).
Endress+Hauser
2 traverses 3 traverses
t/2 t/2
4 traverses
3 Montage et installation

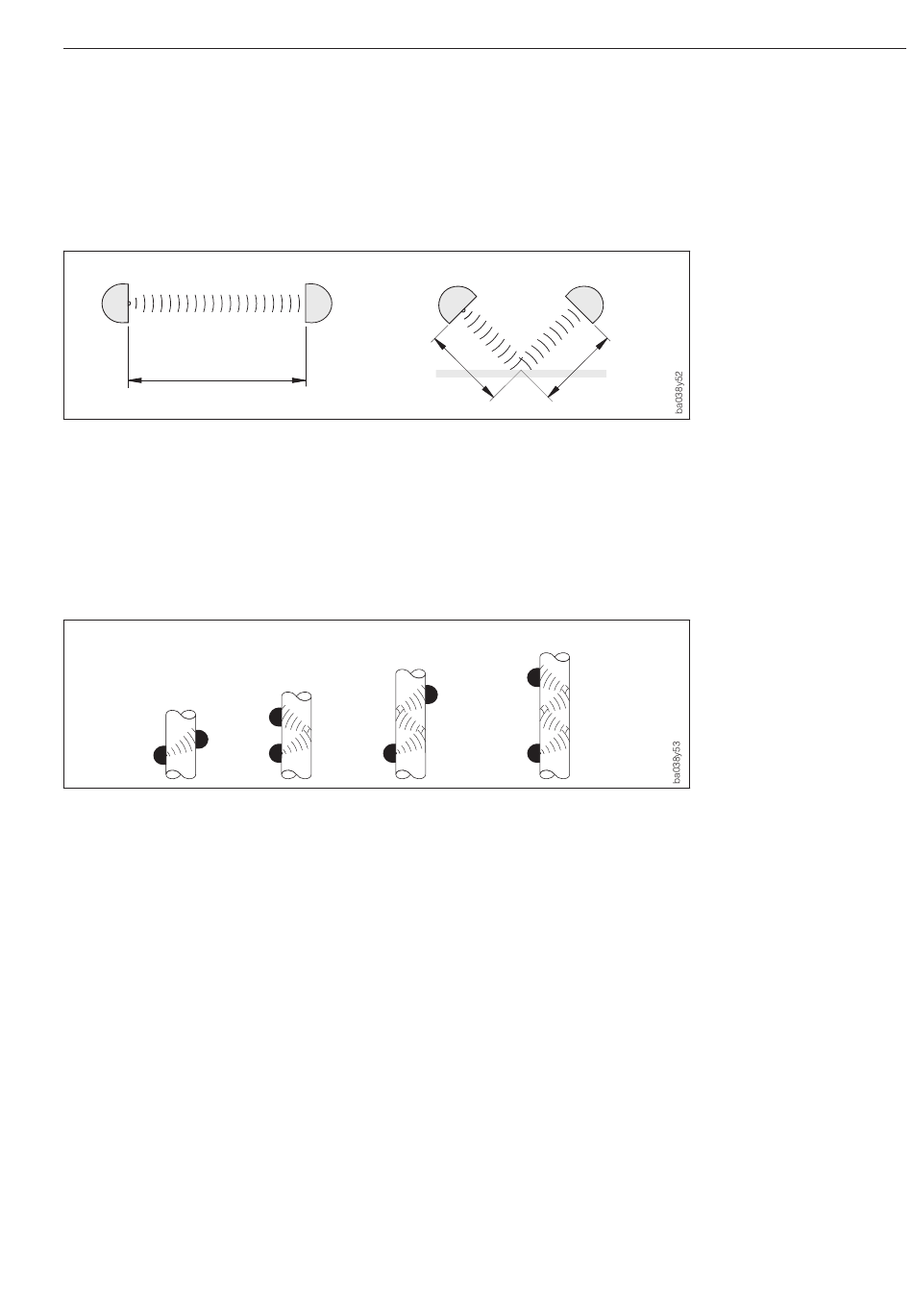

Fig. 7
Exemple d'un temps de transit
de signal
Fig. 8
Variantes de traverses
